Pārnesums 1:
Mazs apgriezienu skaits (170-880 apgr./min.) lieliem
instrumentu diametriem.
Pārnesums 2:
Liels apgriezienu skaits (490-2600 apgr./min.) ma-
ziem instrumentu diametriem.
m Ievērībai:
Nospiediet pārnesuma izvēles slēdzi (18) tikai apstā-
dinātā stāvoklī. Ja pārnesuma izvēles slēdzis (18) ne-
noksējas, mazliet pagrieziet urbjpatronu (14).
Ja pārnesuma izvēles slēdzi (18) nav iespējams pa-
griezt līdz galam, mazliet pagrieziet urbjpatronu ar
urbi.
Elektroniskā apgriezienu skaita regulēšana:
Izmantojot elektronisko apgriezienu skaita regulēša-
nu, var laideni regulēt atsevišķo pārnesumu apgrie-
zienu skaitu:
Noregulējiet apgriezienu skaitu, izmantojot apgriezie-
nu skaita regulatoru (12).
Pašreizējo apgriezienu skaitu var nolasīt displejā (9).
9.9 Urbšanas dziļuma parādīšana (1./7. att.)
1. Noregulējiet displeju (9) atbilstoši indikācijai “Urb-
šanas dziļums” (taustiņš F).
2. Viegli novietojiet urbja smaili uz darba materiāla.
3. Nosakiet nulles punktu, nospiežot taustiņu (G).
4. Urbiet, līdz displejā (9) parādās vajadzīgais dziļums.
9.10 Ieslēgšana / izslēgšana (1. att.)
m Uzmaniet, lai pirms ieslēgšanas urbjpatronas
aizsargs (13) būtu atlocīts uz leju.
Ieslēgšana:
Nospiediet ieslēgšanas slēdzi (11), lai ieslēgtu ierīci.
Izslēgšana:
Nospiediet izslēgšanas slēdzi (10), lai izslēgtu ierīci.
9.11 Urbšanas process (1. att.)
1. Ieregulējiet darba materiālu un iespiediet to.
2. Palaidiet ierīci un noregulējiet apgriezienu skaitu.
3. Urbšanai pārvietojiet rokturi (8) ar vienmērīgu pa-
devi, līdz ir sasniegts vajadzīgais urbšanas dzi-
ļums. Veicot urbšanu metālos, īslaicīgi pārtrauciet
padevi, lai salauztu skaidu.
4. Sasniedzot urbšanas dziļumu, atvirziet rokturi (8)
atpakaļ sākuma pozīcijā.
5. Izslēdziet ierīci.
9.5 Darba materiāla ieregulēšana
1. Ieslēdziet displejā (9) krustleņķa lāzera līmeņrādi.
Sk. 9.1. Displeja vadība.
2. Abu lāzera līniju krustpunkts parāda precīzu urbja
viduspunktu.
3. Ieregulējiet atzīmi uz darba materiāla pie lāzera
krustiņa.
9.6. Darba materiāla iespiešana (9. att.)
Apstrādājamais darba materiāls jāspēj droši iespiest.
Neapstrādājiet darba materiālus, kurus nevar ie-
spiest.
Ātrdarbības iespīlēšanas palīgierīces padziļināju-
mam jābūt ieregulētam pa vidu pret urbumu. Pretē-
jā gadījumā ātrdarbības iespīlēšanas palīgierīce var
nosprostot urbi vai urbjpatronu.
1. Pozicionējiet darba materiālu, izmantojot krust-
leņķa lāzera līmeņrādi.
2. Atskrūvējiet savilcējskrūvi (17).
3. Ļaujiet ātrdarbības iespīlēšanas palīgierīcei (2)
piekļauties pie darba materiāla.
4. Grieziet savilcējskrūvi (17) pulksteņrādītāja virzie-
nā, lai iespiestu darba materiālu.
5. Lai atbrīvotu ātrdarbības iespīlēšanas palīgierīci
(2), grieziet savilcējskrūvi (17) pretēji pulksteņrā-
dītāja virzienam.
9.7 Lielāku darba materiālu iespiešana (9. att.)
Lielākiem darba materiāliem izmantojiet paralēlo at-
balstu (16):
1. Atskrūvējiet paralēlā atbalsta spārnskrūves (15)
un ievietojiet paralēlo atbalstu (16) pamatplātnes
gropēs.
2. Pievelciet paralēlā atbalsta spārnskrūves (15).
3. Ieregulējiet darba materiālu pie paralēlā atbalsta
(16) un iespiediet to, izmantojot ātrdarbības iespī-
lēšanas palīgierīci (2).
m Brīdinājums!
Nodrošiniet darba materiāliem, kas ir platāki vai garā-
ki par galda virspusi, piemērotu atbalstīšanu, piem.,
ar apakšējiem rāmjiem vai steķiem.
Darba materiāli, kas ir garāki vai platāki par galda
urbjmašīnas pamatplātni, var apgāzties, ja tie nav
stingri atbalstīti. Ja darba materiāls apgāžas, tas var
bojāt urbjpatronas aizsargu vai griezējinstrumentu.

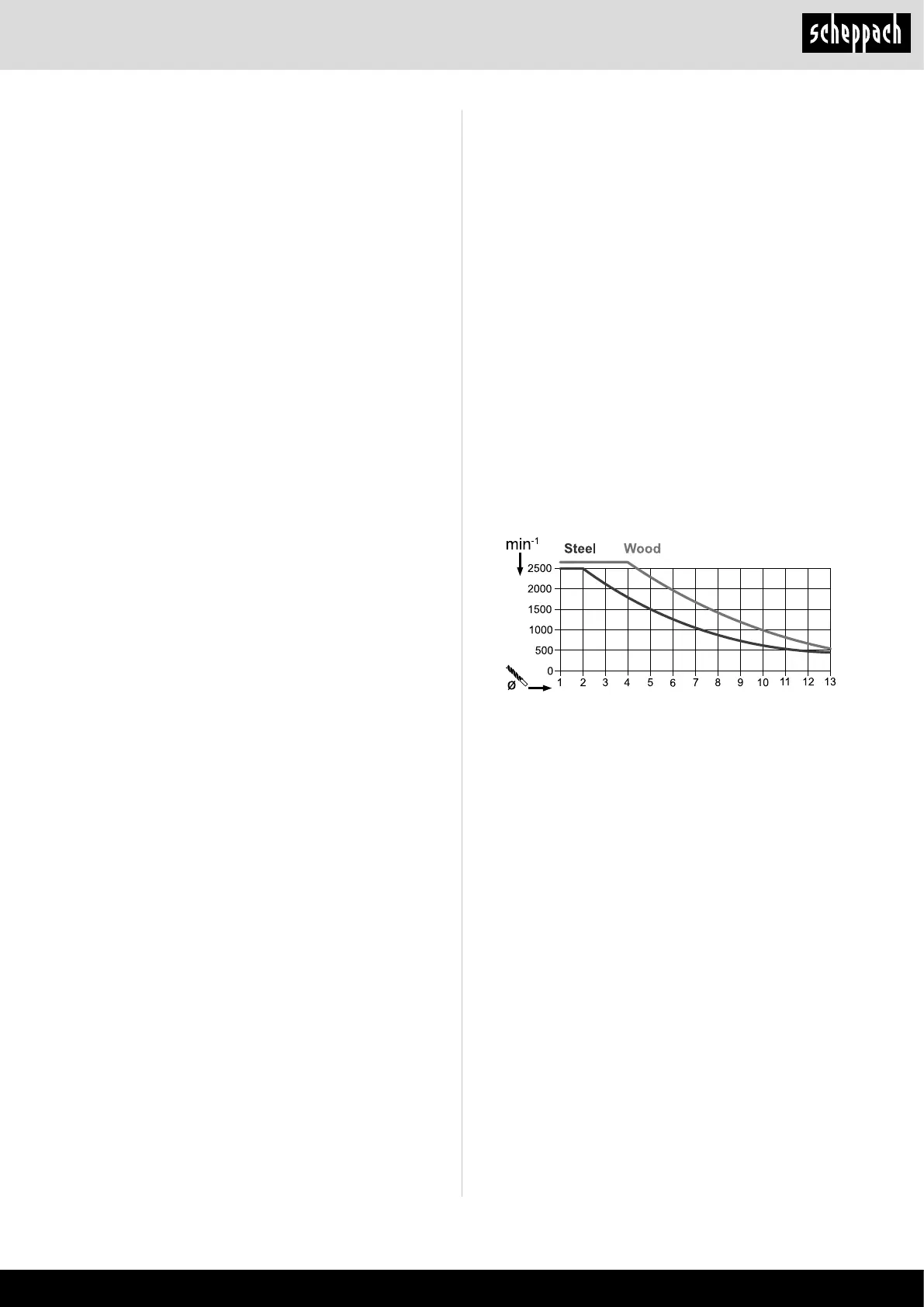

9.8. Apgriezienu skaita regulēšana (1. att.)
Pareizajam apgriezienu skaitam jābūt atkarīgam no
apstrādājamā darba materiāla, un jānoregulē at-
bilstoši instrumenta diametram.
Mehāniska pārnesuma izvēle:
Ar pārnesuma izvēles slēdzi (18) var izvēlēties divus
apgriezienu skaita diapazonus.
