22
Bedienung/Arbeitshinweise

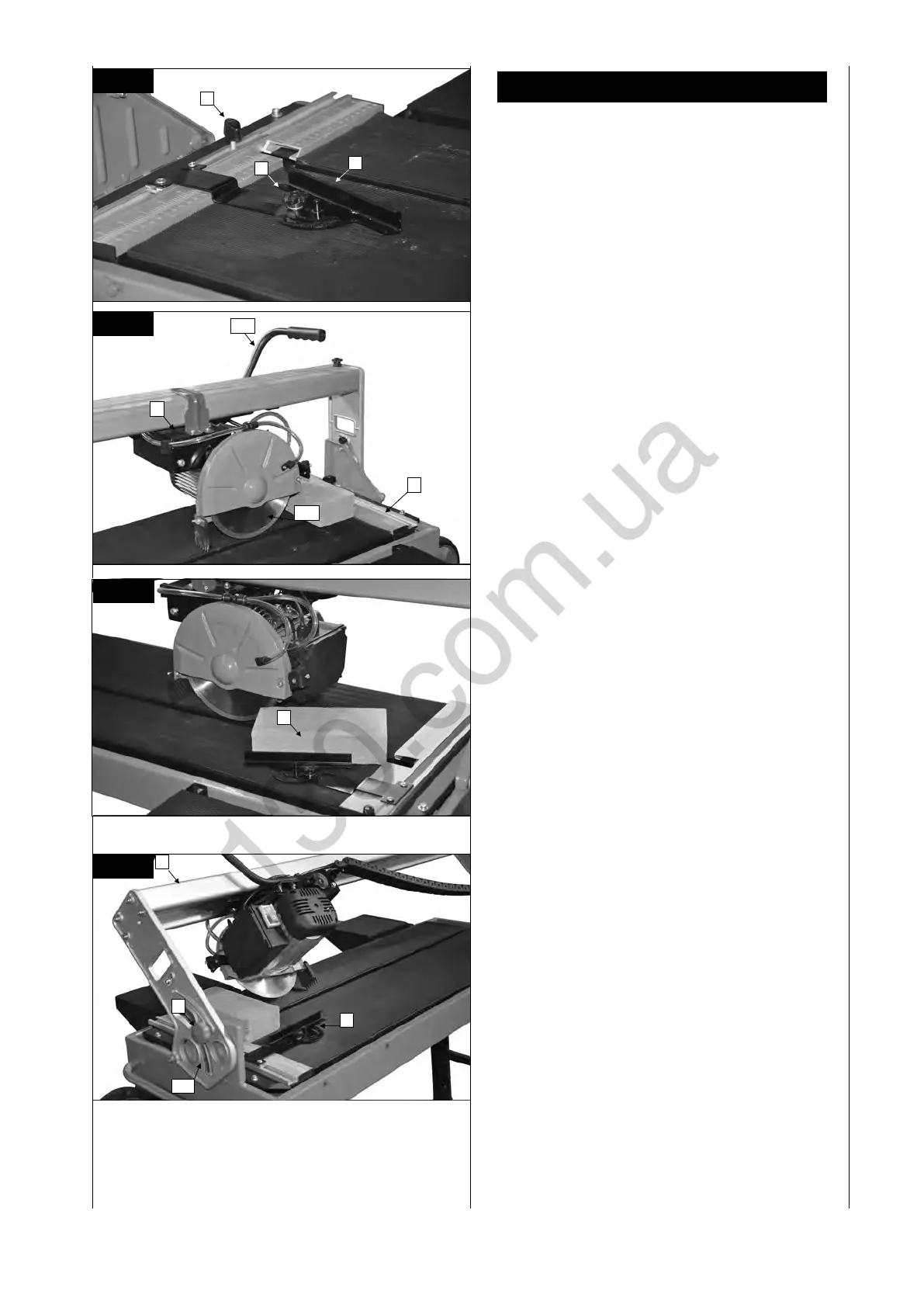

90° Schnitte Abb.6-7
1. Sternschraube (C) lockern
2. Querschneidlehre (6) auf 90° stellen und Stern-
schraube (C) wieder festziehen.
3. Flügelschraube (D) anziehen um die Querschneid-
lehre (6) zu xieren. (Abb.6)
4. Maschinenkopf (1) am Handgriff (11) nach hinten
schieben.
5. Fliese an die Anschlagschiene (7) an die Quer-
schneidlehre anlegen.
6. Drücken Sie den Maschinenkopf (1) über den
Handgriff (11) auf die gewünschte Schnitttiefe und
xieren den Maschinenkopf wieder.
7. Fliesenschneider einschalten. Achtung: Abwarten,
bis das Kühlwasser die Trennscheibe (10) erreicht
hat.
8. Maschinenkopf (1) langsam und gleichmäßig am
Handgriff (11) nach vorne durch die Fliese ziehen.
9. Nach Schnittende den Fliesenschneider wieder
ausschalten.
45° Diagonalschnitt (Abb. 8 )
1. Winkelanschlag (6) auf 45° einstellen
2. Schnitt wie oben erklärt durchführen.
45° Längsschnitt, (Abb. 9)
1 Sterngriffschraube (E) beidseitig lockern
2 Führungsschiene (8) nach links auf 45° der Winkel-
skala (18) neigen.
3 Sterngriffschraube (E) wieder festziehen.
4 Schnitt wie erklärt, durchführen.
C
6
D
Fig.6
10
7
Fig.7
6
Fig.8
6
8
E
17
Fig.9
