Diamanttrennscheibe wechseln (Abb. 10- 12)
Achtung! Netzstecker ziehen
1. Die Schraube (F) lösen und Trennscheibenschutz
(9)abnehmen.(Abb.10)
2. Innensechskantschlüssel (19) an der Motorwelle
ansetzen und halten.
3. Mit dem Schraubenschlüssel (20) die Flanschmut-
ter in Laufrichtung der Trennscheibe (10) lösen.
(Linksgewinde)
4. Außenansche (21) und Trennscheibe (10) abneh-
men.
5. Aufnahmeansch vor der Montage der neuen
Trennscheibe sorgfältig reinigen.
6. Die neue Trennscheibe in umgekehrter Rei-
henfolgewieder einsetzen und festziehen.
Achtung: Laufrichtung der Trennscheibe beachten!
7. Trennscheibenschutz (9) wieder montieren.
Transport
Achtung! Netzstecker ziehen
Zum Transport der Maschine den Maschinenkopf nach
vorne stellen, und über die Einstellanschläge xieren.
9
F

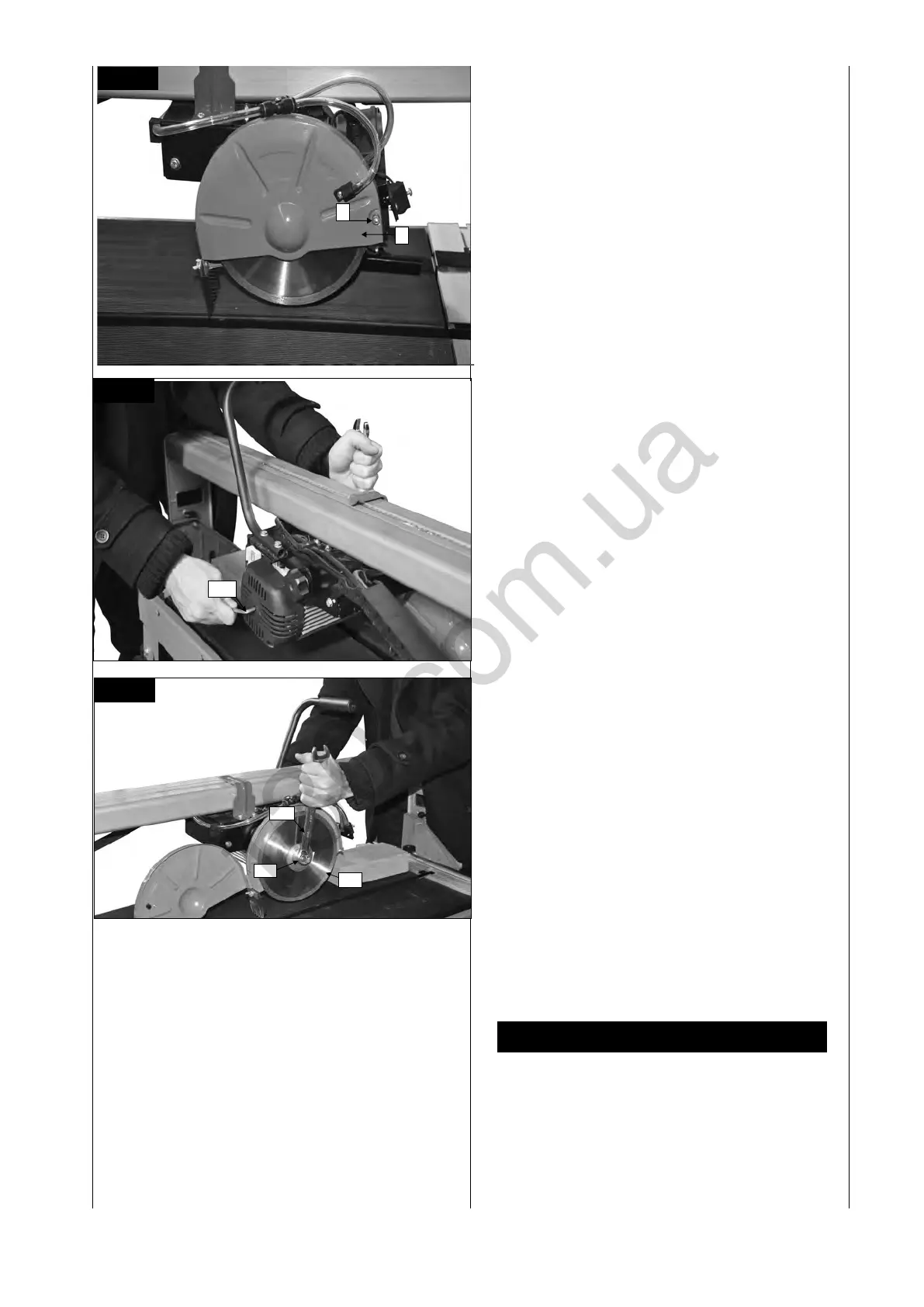

Fig.10
19
Fig.11
10
21
20
Fig.12
