Ovládání / Pracovní pokyny

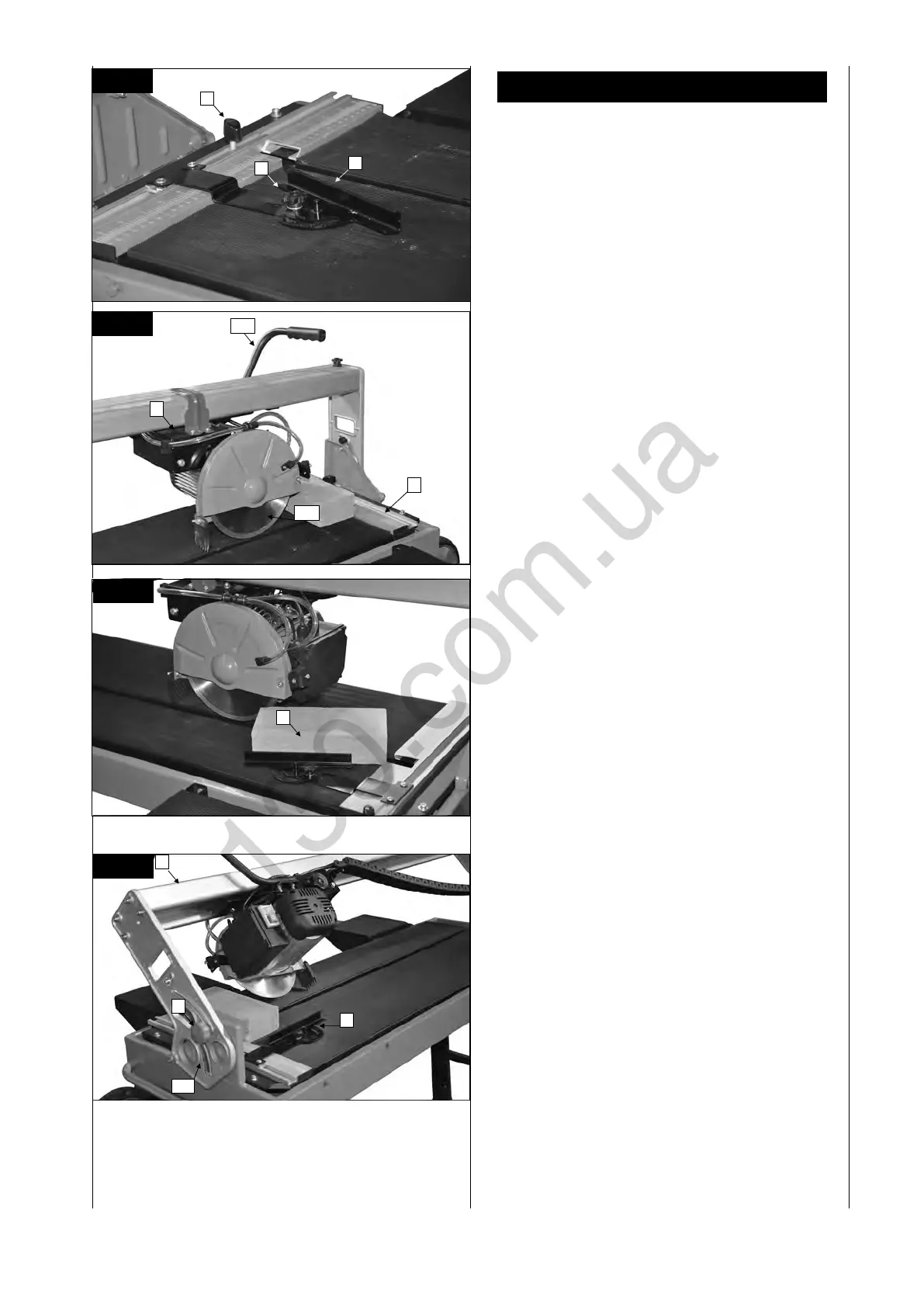

90° řezy obr. 6-7
1. Povolte hvězdicový šroub (C)
2. Šablonu příčného řezu (6) nastavte na 90° a
hvězdicový šroub (C) opět utáhněte.
3. Křídlový šroub (D) utáhněte, abyste zaxovali
šablonu příčného řezu (6) v poloze. (obr. 6)
4. Hlavu stroje (1) za rukojeť (11) posuňte dozadu.
5. Dlaždici položte na dorazovou lištu (7) k šabloně
příčného řezu.
6. Stlačte hlavu stroje (1) pomocí rukojeti (11) na
požadovanou hloubku řezu a znovu hlavu stroje za-
xujte.
7. Zapněte řezačku. Pozor: Počkejte, až se chladicí
voda dostane k řeznému kotouči (10).
8. Hlavu stroje (1) pomalu a rovnoměrně táhněte za
rukojeť (11) dopředu skrze dlaždici.
9. Po ukončení řezu řezačku znovu vypněte.
Příčný řez 45° (obr. 8 )
1. Úhlový doraz (6) nastavte na 45°
2. Proveďte řez, jak vysvětleno výše.
Podélný řez 45° (obr. 9 )
1 Šroub s hvězdicovým úchytem (E) na obou stranách
povolte
2 Vodicí lištu (8) nakloňte doleva na 45° úhlové stup-
nice (18).
3 Šroub s hvězdicovým úchytem (E) opět utáhněte.
4 Proveďte řez, jak vysvětleno výše.
