Obsluha/pracovné pokyny

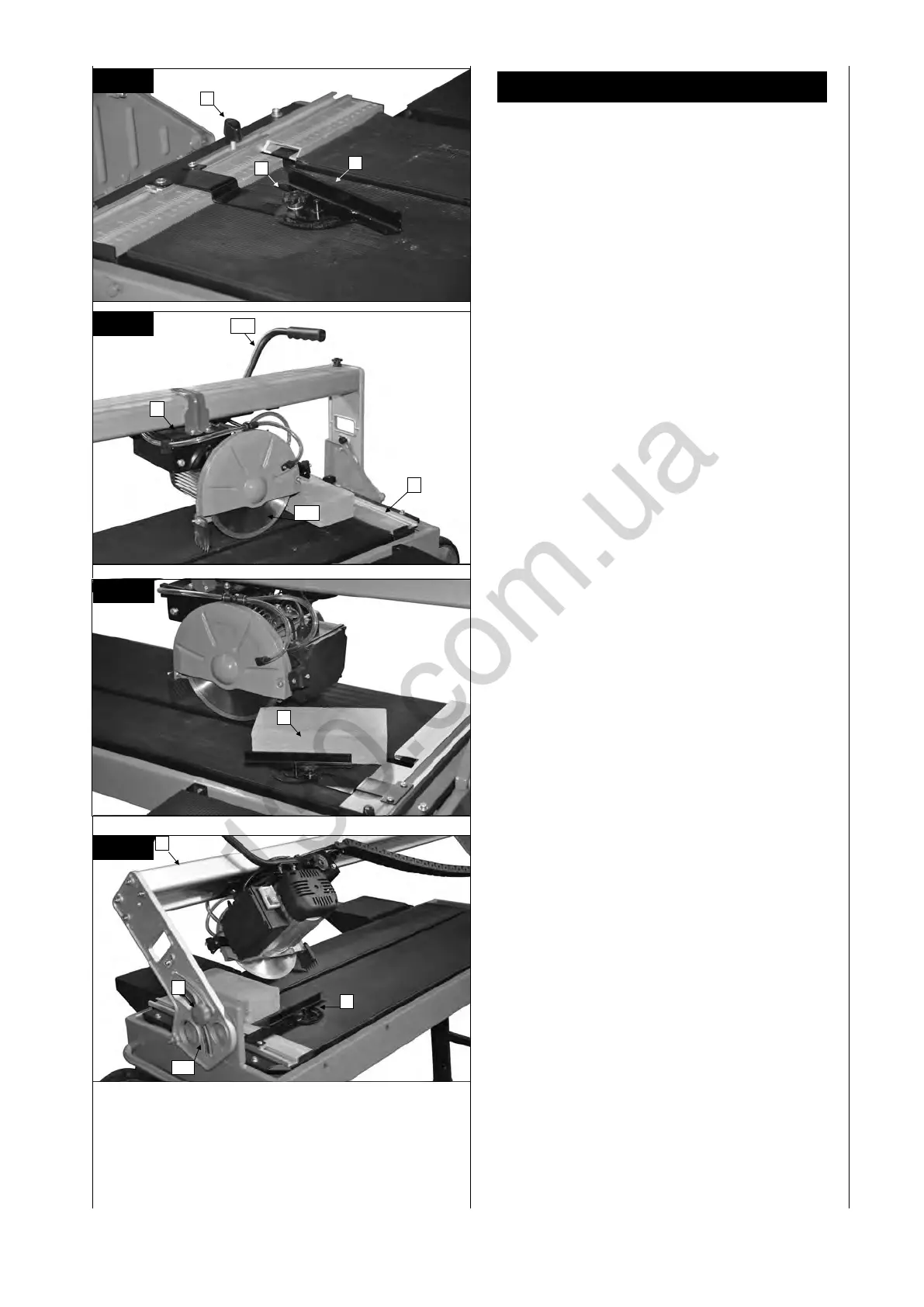

90° rezy obr.6-7
1. Uvoľnite hviezdicovú skrutku (C)
2. Nastavte posuvné meradlo priečneho rezu (6) na
90° a pevne dotiahnite hviezdicovú skrutku (C).
3. Dotiahnite skrutku s krídlovou hlavou (D) na zaxo-
vanie posuvného meradla priečneho rezu (6). (obr.
6)
4. Posuňte hlavu stroja (1) na rukoväti (11) smerom
dozadu.
5. Priložte dlaždicu k dorazovej lište (7) na posuvné
meradlo priečneho rezu.
6. Pritlačte hlavu stroja (1) cez rukoväť (11) na poža-
dovanú hĺbku rezu a zaxujte hlavu stroja.
7. Zapnite rezačku na dlaždice. Pozor: Počkajte, až
kým chladiaca voda nedosiahne rezací brúsny ko-
túč (10).
8. Ťahajte hlavu stroja (1) na rukoväti (11) pomaly a
rovnomerne cez dlaždicu smerom dopredu.
9. Po dokončení rezu vypnite rezačku na dlaždice.
45° diagonálny rez (obr. 8 )
1. Uhlovú zarážku (6) nastaviť na 45°.
2. Previesť rez podľa vysvetlenia.
45° pozdĺžny rez, (obr. 9)
1 Povoliť hviezdicovú skrutku (E) z oboch strán.
2 Nakloniť vodiacu koľajnicu (8) doľava v uhle 45° na
uhlovej škále (18).
3 Hviezdicovú skrutku (E) opäť pevne utiahnuť.
4 Previesť rez podľa vysvetlenia.
C
6
D
Fig.6
10
7
Fig.7
6
Fig.8
6
8
E
17
Fig.9
