Scheppach hf 50 Translation From The Original Instruction Manual

105

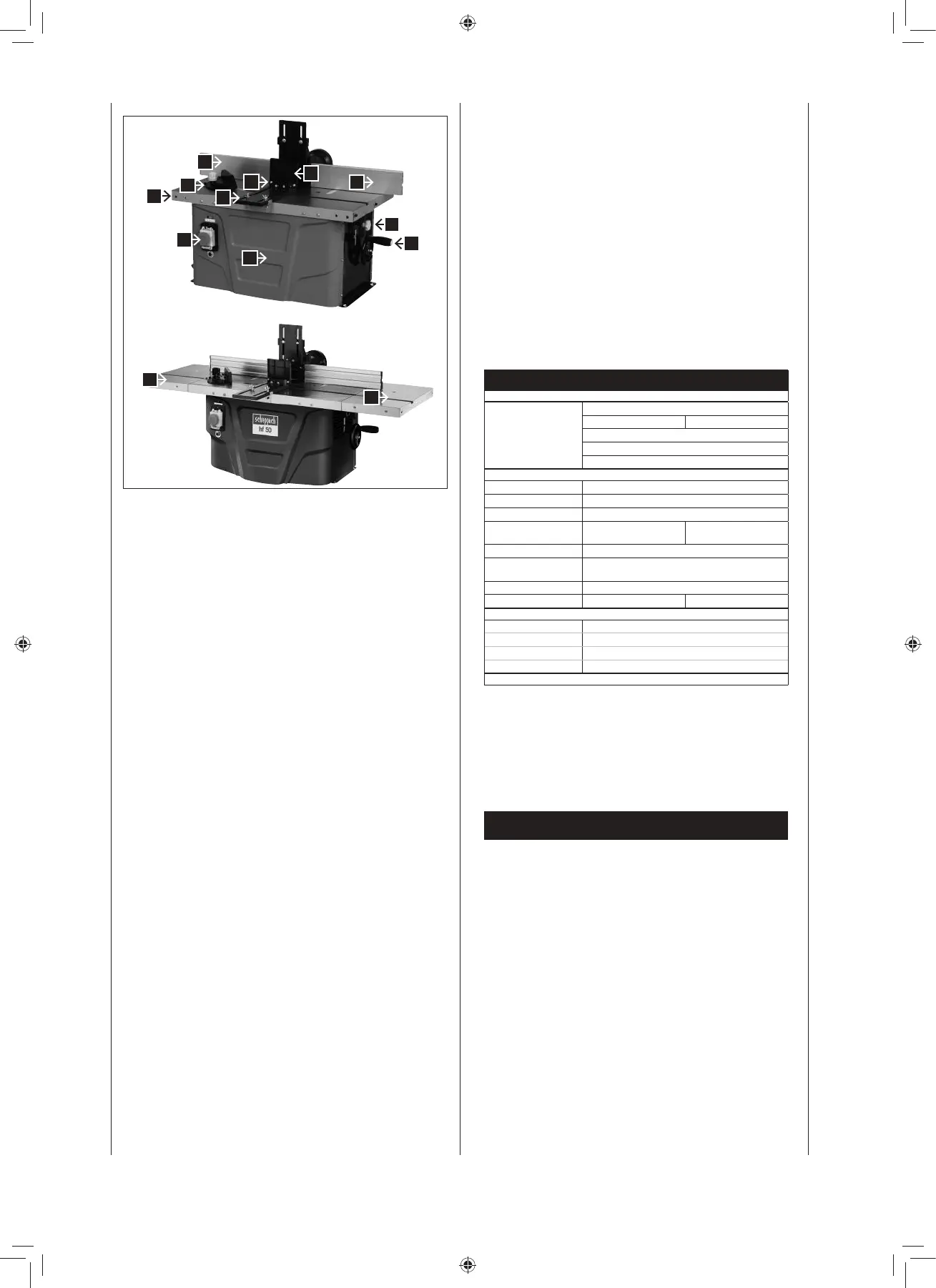

OHJAUSLAITTEET JA OSAT, KUVAT 1–3
1 Pöytätaso
2 Jyrsinvaste
3
3a Oikeanpuoleinen vaste
3b Vasemmanpuoleinen vaste
4 Yläpuolinen puristuslista
5 Sivulla oleva puristuslista
6 Korkeuden säätö
7 Kiristysruuvi
8 Poikkileikkauksen mitta-asteikko
9 Kierrosluvun säätö
10 PÄÄLLE/POIS PÄÄLTÄ -kytkin
11 Oikeanpuoleinen pöydänjatke
12 Vasemmanpuoleinen pöydänjatke
13 Suojakupu
bs 52 alu bs 52 ci
Toimituksen laajuus
Pöytäjyrsinkone bs 52
– 2 Pöydänjatketta
Tankoistukat 6 mm, 8 mm, 12 mm
Avain SW 24
Käyttöohjeet
Tekniset tiedot
Mitat P/L/S mm
610/360/311
Pöydän koko mm
610/630
Pöydän korkeus mm
365
Mitat pöydän jatke
L/S mm
– 210/360
Korkeuden säätö mm
0–40
Pöydän
pienennysrenkaat mm
32/47/55
Kierrosluku 1/min
8000 – 24000
Paino kg
20 30
Käyttö
Moottori V/Hz
220–240/50
Ottoteho P1
1500 W
Ulostuloteho P2
850 W
Pistoke
Suko
Oikeudet teknisiin muutoksiin pidätetään!
Melun tunnusarvot standardin EN 50144 mukaisesti:
Äänenpainetaso L
pA
= 100,5 dB(A)
Äänitehotaso L
WA
= 113,5 dB(A)
Tässä käyttöohjeessa olemme varustaneet kohdat, jotka kos-
kevat turvallisuuttanne merkillä: m
m Turvallisuusohjeet
• Antakaa turvallisuusohjeet kaikille henkilöille, jotka
työskentelevät koneella.
• Konetta käyttävien henkilöiden täytyy ennen töiden
aloittamista olla lukenut käyttöohjeet ja niistä erityi-
sesti luku turvallisuusohjeet. Koneen käytön aikana se
on liian myöhäistä. Tämä koskee erityisesti henkilöitä,
jotka tulevat työskentelemään koneella vain satunnai-
sesti, esim. asennus- tai huoltotehtävissä.
• Noudattakaa kaikkia koneen turvaohjeita ja vaaratilan-
teista varoittavia opasteita.
• Pitäkää kaikki koneen turva- ja vaaraopasteet täysimää-
räisinä ja luettavassa kunnossa.
• Tarkistakaa verkkoliitäntäjohdot. Älkää käyttäkö vial-
lisia johtoja.
• Pitäkää huoli siitä, että kone on pystytetty lujalle pe-
rustalle ja on vakaa.
• Huolehtikaa siitä, että koneen työskentelyalueella ja
ympäristössä on riittävät valaistusolosuhteet.
Fig. 1
Fig. 2
1
2
3a
3b
4
5
6
7
8
9
10
11
12
BA hf 50 scheppach classic.indd 105 06.04.11 11:50
