obsluze pro seznámení se strojem.
• Při použití příslušenství nebo výměně opotřebovaných
dílů za nové používejte pouze originální díly společ-
nosti scheppach. Náhradní díly jsou k dispozici u vaše-
ho specializovaného prodejce.
• Při objednávání náhradních dílů specikujte číslo dílu,
typ stroje a rok jeho výroby.
Oprema
1 Horní strana frézovacího stolku
2 Frézovací značka
3
3a Pravá zarážka
3b Levá zarážka
4 Horní přítlačník
5 Boční přítlačník
6 Nastavení výšky
7 Ustanovka
8 Vodítko pro příčný řez
9 Nastavení rychlosti
10 Elektrický jistič
11 Pravé rozšíření stolku
12 Levé rozšíření stolku
13 Kryt
hf 50 alu hf 50 ci
Rozsah dodávky
Svislá hřídel tvarovací frézky hf 50
–
2 rozšíření stolu
Upínací zařízení 6 mm,
8 mm, 12 mm
Klíč SW 24
Návod k obsluze
Technické parametry
(mm)
610/360/311
(mm)
610/630
Výška stolu (mm)
365
– 210/360
(mm)
0–40
stolu (mm)
32/47/55
8000 – 24000
Hmotnost (kg)
20 30
Pohon
220–240/50
1500 W
Výkon P2
850 W
Schuko
Charakteristické hodnoty hluku dle EN 50144:
Hlukový tlak L
pA
= 100.5 dB(A)
Síla hluku L
WA
= 113.5 dB(A)

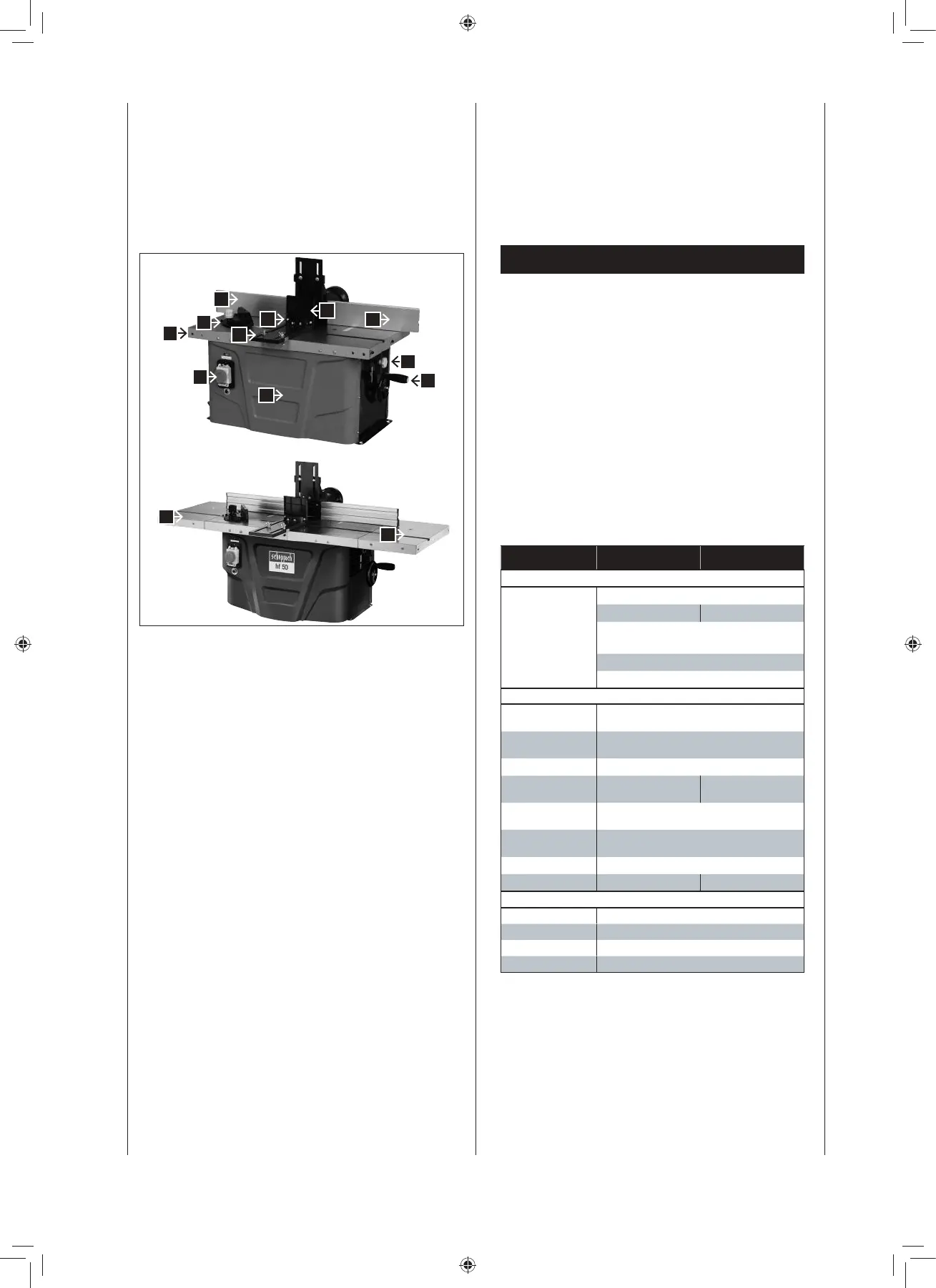

Fig. 1
Fig. 2
1
2
3a
3b
4
5
6
7
8
9
10
11
12
