Sastavljanje
Radi lakšeg pakiranja, Vaš stroj nije potpuno sastavljen.
Spajanje ručice
Fiksirajući dijelovi:
2 šesterokutna vijka M 10 x 65
2 brtvena prstena promjera 10 mm
2 kontra matice
1 šesterokutni vijak M 5 x 25

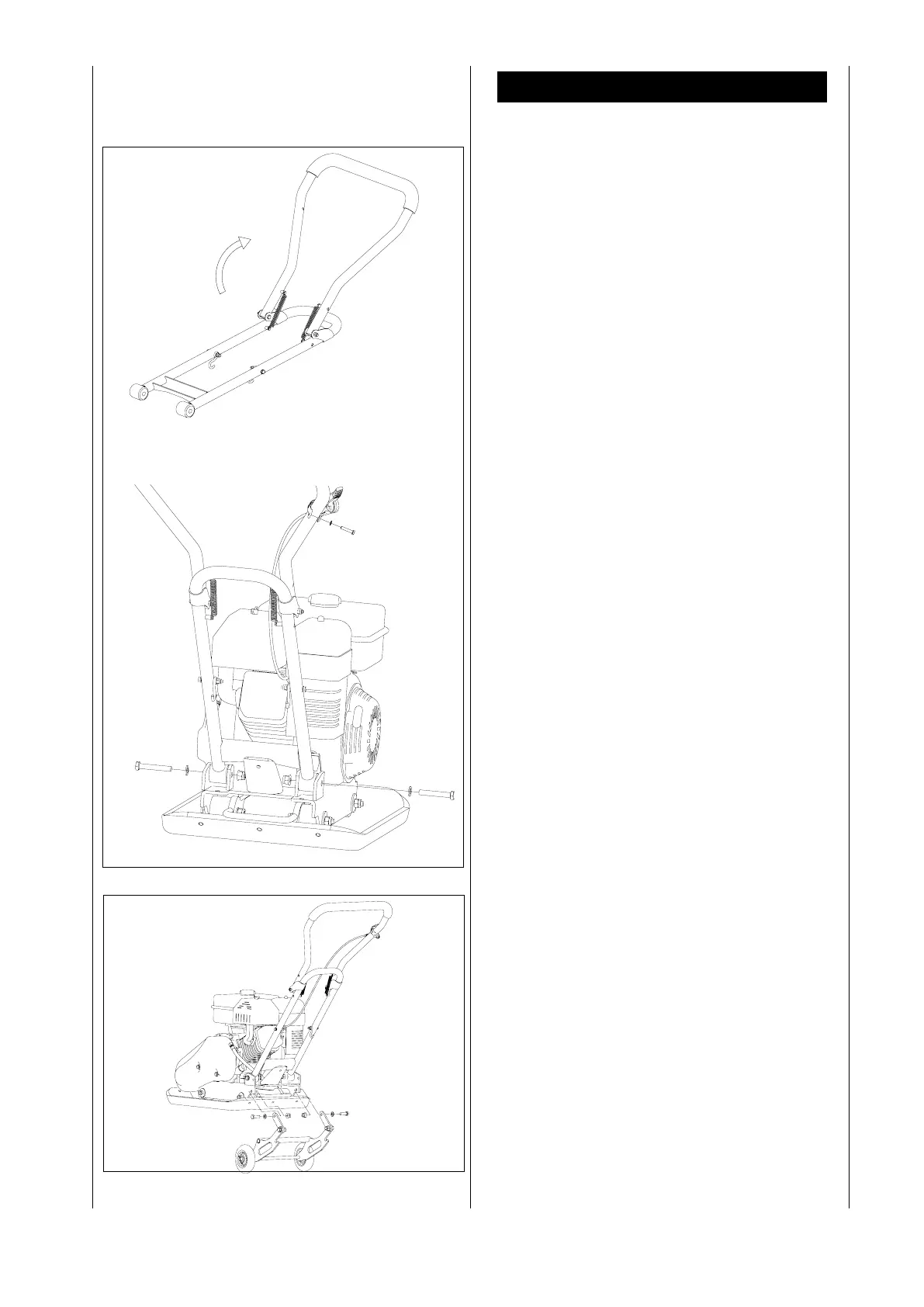

Odspojiti donju i gornju ručicu, slika 2.1
Gurnite ručicu između fiksirajućih podupirača i osigurajte s 2
šesterokutna vijka M 10 x 65, 2 brtvena prstena 10 mm i 2
kontra matice. Pričvrstite polugu za plin vijkom s urezanom
glavom M 5 x 25 na gornju ručicu. Slika 2.2
Montiranje baznog kotača
Fiksirajući dijelovi:
2 šesterokutna vijka M 10 x 30
2 brtvena prstena promjera 10 mm
2 kontra matice M 10
Pričvrstite ranije sastavljeni bazni kotač na podupirače po-
moću 2 šesterokutna vijka M 10 x 30, 2 brtvena prstena 10
mm i 2 kontra matice (slika 2.3)
Fig. 2.1
Fig. 2.2
Fig. 2.3
