Surinkimas
Kad būtų patogiau supakuoti, prietaisas pristatomas
ne iki galo surinktas.
Rankenos tvirtinimas
Tvirtinimo detalės:
2 šešiakampiai varžtai (M 10 x 65)
2 poveržlės (10 mm skersmens)
2 fiksuojamosios veržlė
1 šešiakampis varžtas (M 5 x 25)
Viršutinę ir apatinę rankenas išskėskite (2.1 pav.)
Rankeną įstumkite tarp fiksavimo laikiklių ir pritvirtinkite
2 šešiakampiais varžtais (M 10 x 65), 2 poveržlėmis (10
mm) ir 2 fiksuojamosiomis veržlėmis. Dujų svirtį prie vir-
šutinės rankenos pritvirtinkite varžtu su grioveliu (M 5 x
25). 2.2 pav.
Ratų bazės montavimas
Tvirtinimo detalės:
2 šešiakampiai varžtai (M 10 x 30)
2 poveržlės (10 mm skersmens)
2 fiksuojamosios veržlės (M 10
Surinktą ratų bazę 2 šešiakampiais varžtais (M 10 x 30),
2 poveržlėmis (10 mm) ir 2 fiksuojamosiomis veržlėmis
pritvirtinkite prie laikančiųjų laikiklių (2.3 pav.).

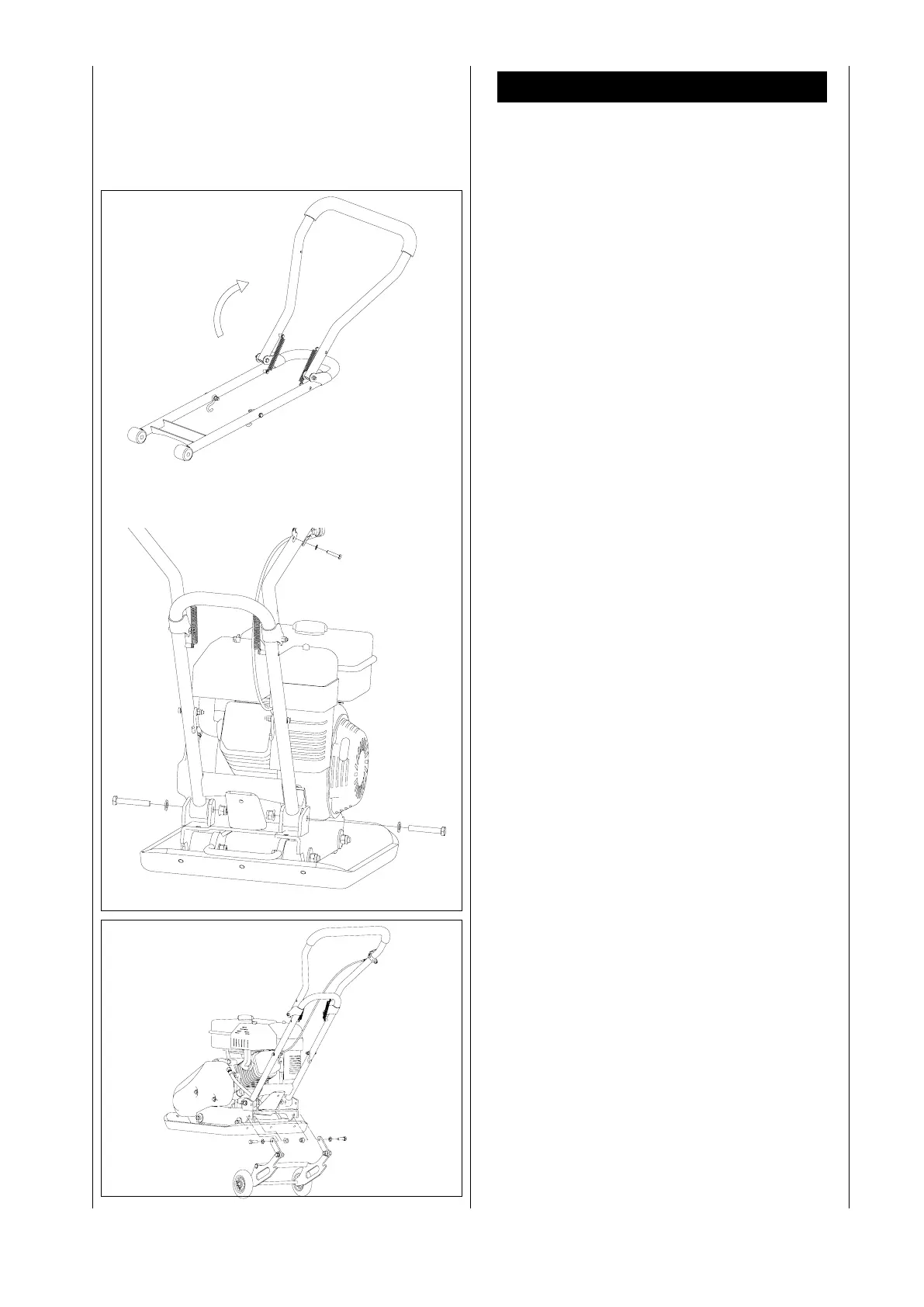

Fig. 2.1
Fig. 2.2
Fig. 2.3
