Darbinė padėtis (2.4 pav.)
Darbinėje padėtyje visa vežimėlio dalis yra sulenkta ir
prie apatinio rankenos rėmo pritvirtinta kabliais.
Transportavimas (2.5 pav.)
Transportuojant viršutinės rankenos rėmas yra sulenkia-
mas, vežimėlio dalis atkabinama nuo apatinio rankenos
rėmo kablių ir pakišama po prietaisu, kad būtų galima
pakelti. Dabar tankintuvas paruoštas transportuoti.
Guminio kilimėlio sumontavimas (2.6 pav.)
Tvirtinimo detalės:
3 šešiakampiai varžtai (M 10 x 30)
3 spyruoklinės poveržlės (A 10 mm skersmens)
Norint uždėti guminį kilimėlį, prietaisą su gumine plokšte
reikia uždėti ant guminio kilimėlio.
Guminį kilimėlį prie priekinės pusės pritvirtinkite fiks -
vimo strypu, 3 šešiakampiais varžtais (M 10 x 30) ir 3
poveržlėmis (10 mm skersmens). Tvirtai priveržkite visus
varžtus.
Dėmesio.
Guminį kilimėlį naudokite tik tada, kai reikia tankin-
ti akmenis, betonines plokštes ir panašias medžiagas.
Žvirgždui, akmenukams ir panašioms medžiagoms tan-
kinti guminio kilimėlio naudoti negalima.

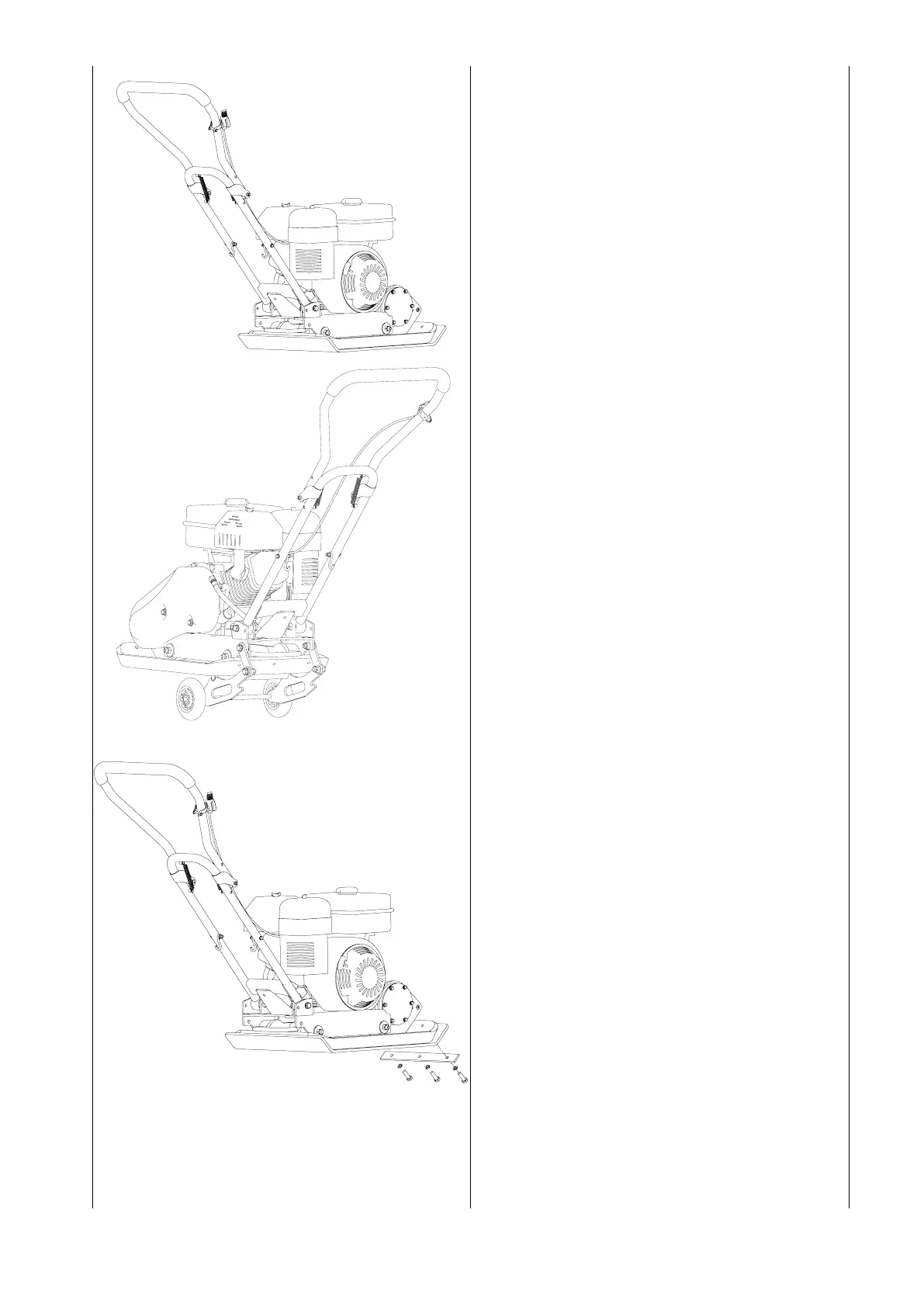

Fig. 2.4
