Scheppach HP1300S

60
Maintenance
Toujours arrêter le moteur avant d’effectuer des travaux
de réparation et de maintenance.
HP1100S / HP1300S
Tension des courroies. Fig. 4.1, 4.2
Les courroies doivent être tendues après 5 heures de
fonctionnement.
1 Pour tendre la courroie, les vis A de fixation du mo-
teur doivent être desserrées sur les deux côtés (Fig.
4.1, 4.2)
2 Desserrer ensuite les deux écrous d’arrêt B et tendre
la courroie à l’aide des deux vis C.
3 Après serrage de la courroie, bien serrer les vis A et
l’écrou d’arrêt B. Fig. 4.1
HP800S
Tension de la courroie trapézoïdale Fig. 4.3, 4.4
Il convient de tendre la courroie trapézoïdale après 5
heures de fonctionnement.
1 Pour tendre la courroie trapézoïdale, il faut, sur les
deux côtés, desserrer les vis A de fixa ion du moteur.
(Fig. 4.3, 4.4)
2 Ensuite tendre la courroie trapézoïdale à l’aide de
l’écrou C.
3 Après avoir tendu la courroie trapézoïdale, bien res-
serrer les 4 vis A. Fig. 4.4

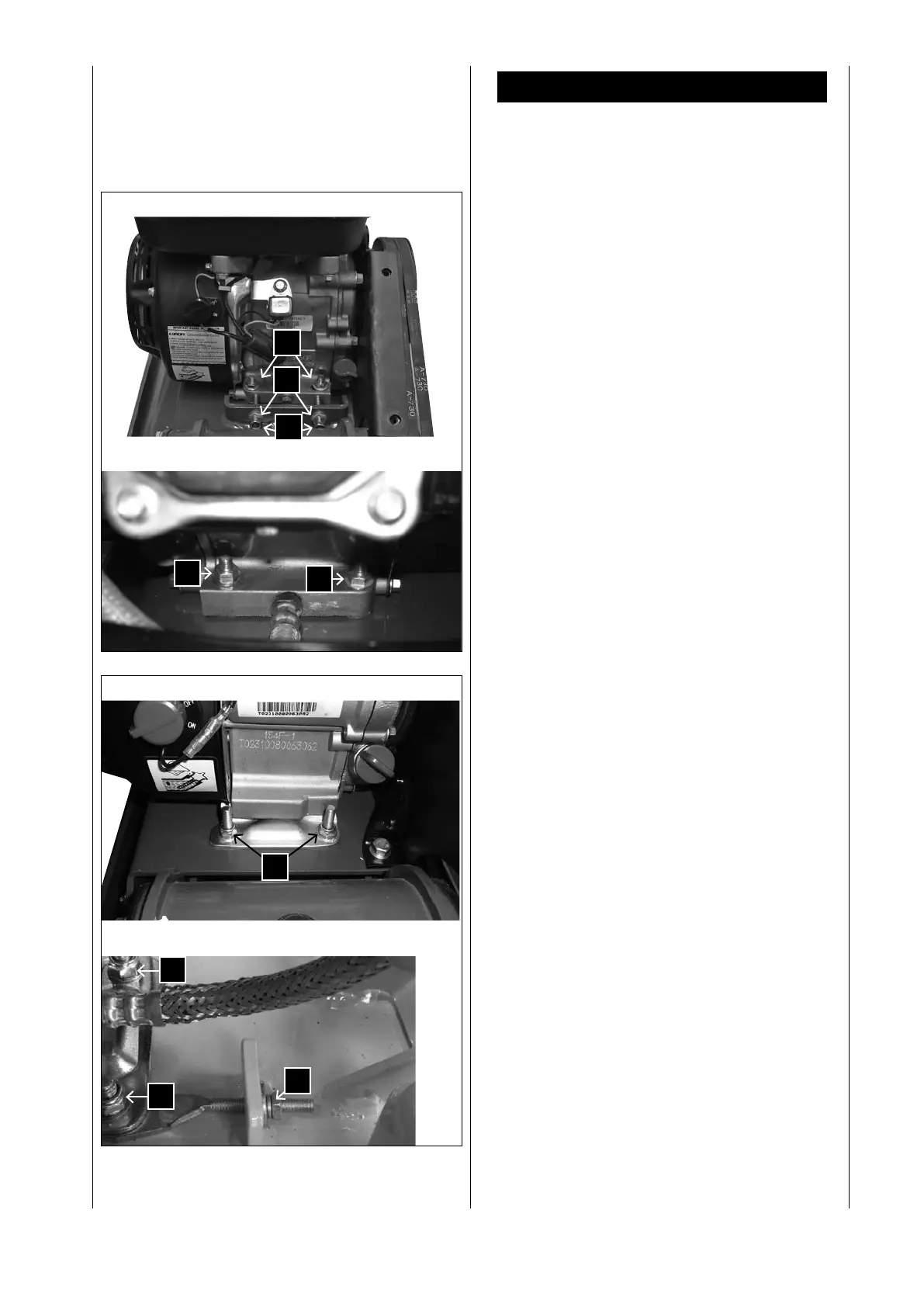

Fig. 4.1
A
B
C
Fig. 4.2
A
A
Fig. 4.4
A
C
A
Fig. 4.3
A
