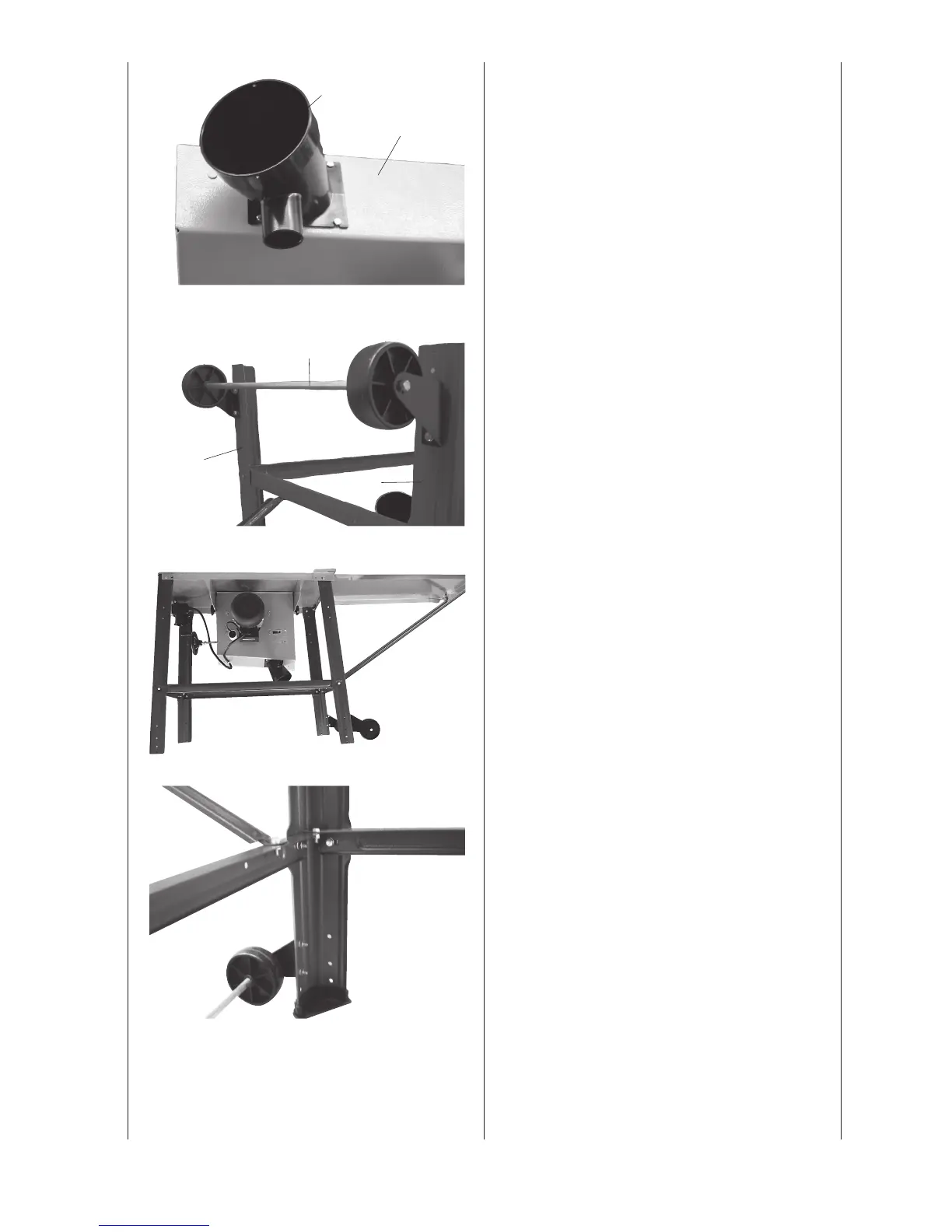

Fig. 8
Montieren Sie den Absaugstutzen (14) an den unteren Sä-
geblattschutz (13) mit 4 Sechskantschrauben M 4 x 10.
Fig. 9
Montieren Sie die Fahrvorrichtung (16) an die hinteren
Gestellfüße (4 und 5) mit 4 Sechskantschrauben M 6 x
16 , 4 Scheiben 6, und 4 Muttern M 6.
Die Schrauben von Hand leicht festziehen.
Fig. 10
Die Maschine auf die Füße stellen, alle Schrauben von
Tisch, Füße und Streben (außer der Fahrvorrichtung) fest
anziehen.
Fig. 11
Die Fahrvorrichtung in der Stellung fest anziehen, dass
die Räder leicht den Boden berühren.
Fig. 8
13
14
Fig. 9
4
5
16
Fig. 10
Fig. 11
