38

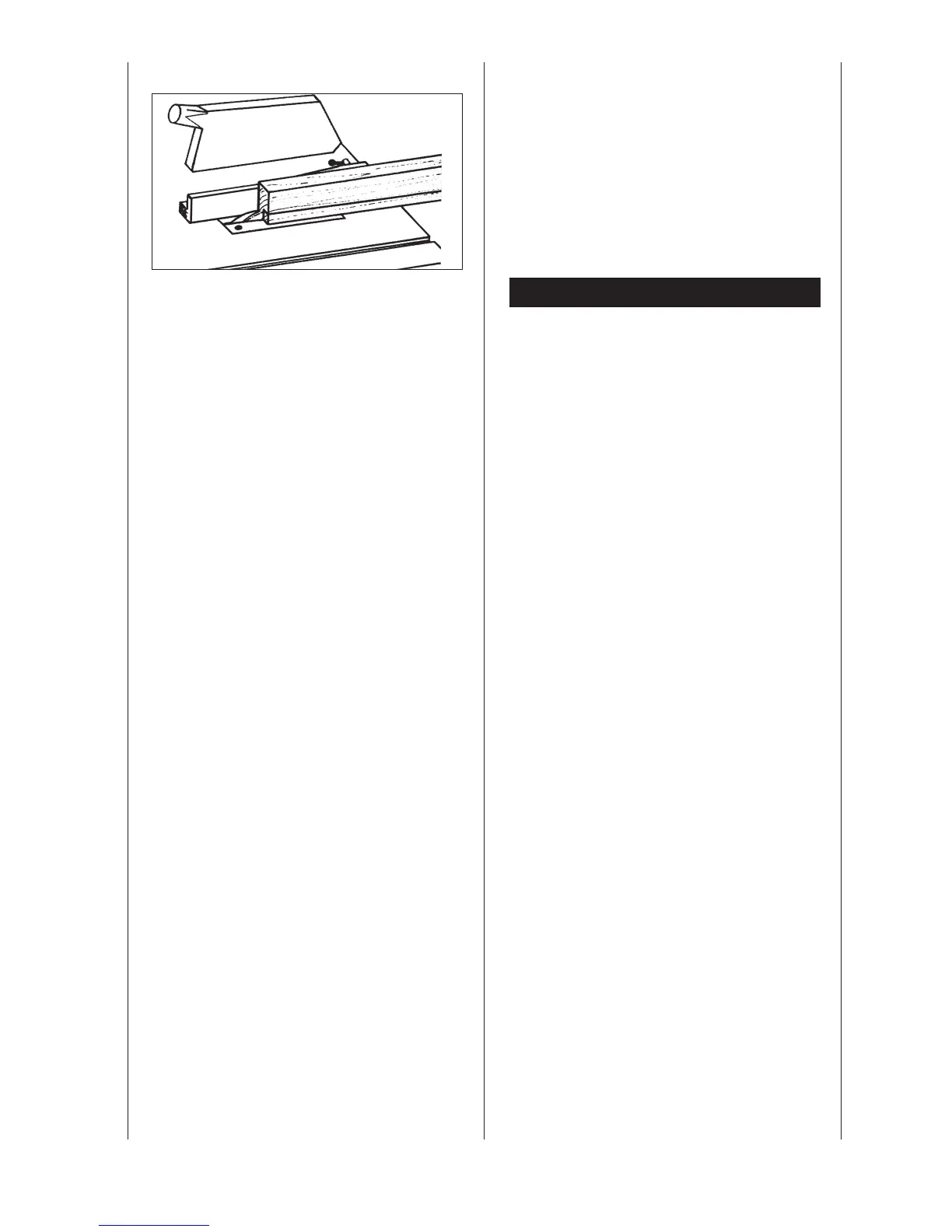

Verdecktschneiden, Fälzen, Fig. E
Werkzeug: Kreisägeblatt für Feinschnitt
Arbeitsgang: Beim Fälzen am Anschlag die Schnittfolge
so wählen, daß die ausgeschnittene Leiste auf der dem
Anschlag abgewandten Seite des Sägeblattes anfällt. Zum
Verdecktschneiden und Fälzen obere Absaughaube entfe-
men bzw. Absaughaube nach oben schwenken und den
Spaltkeil absenken. Auf gute Werkstückführung achten
(hinteres Anschlagende ggf. gegen Ausweichen sichem).
m Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig angeschlos-
sen. Der Anschluss entspricht den einschlägigen VDE-
und DIN Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften ent-
sprechen.
Wichtige Hinweise
Der Elektromotor 230 V/50 Hz ist für Betriebsart S6/40%
(400 V/50 Hz S6/15%) ausgeführt.
Bei Überlastung des Motors schaltet dieser selbsttätig ab.
Nach einer Abkühlzeit (zeitlich unterschiedlich) läßt sich
der Motor wieder einschalten.
Schadhafte Elektro-Anschlussleitungen
An ekletrischen Anschlussleitungen entstehen oft Isola-
tionsschäden.
Ursachen sind:
• Druckstellen, wenn Anschlussleitungen durch Fenster
oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder
Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wand-
steckdose.
• Risse durch Alterung der Isolation.
Solche schadhaften Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind auf Grund der Isolati-
onsschäden lebensgefährlich.
Elektronische Anschlussleitungen regelmäßig auf Schä-
den überprüfen. Achten Sie darauf, dass beim Überprüfen
die Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlä-
gigen VDE- und DIN-Bestimmungen entsprechen. Ver-
wenden Sie nur Anschlussleitungen mit Kennzeichnung
H 07 RN.
Ein Aufdruck der Typenbezeichnungen auf der Anschluss-
leitung ist Vorschrift.
Wechselstrommotor
• Die Netzspannung muss 230 Volt/50 Hz betragen.
• Verlängerungsleitungen müssen bis 25 m Länge einen
Querschnitt von 1,5 mm
2
, über 25 m Länge mindestens
2,5mm
2
aufweisen.
• Der Netzanschluss wird mit 16 A träge abgesichert.
