Schüco B 1956 - Page 3

S.B 1956; S.B 1959
10000429979-09.2016-02
|
3Schüco International KG · Karolinenstraße 1–15 · D33609 Bielefeld

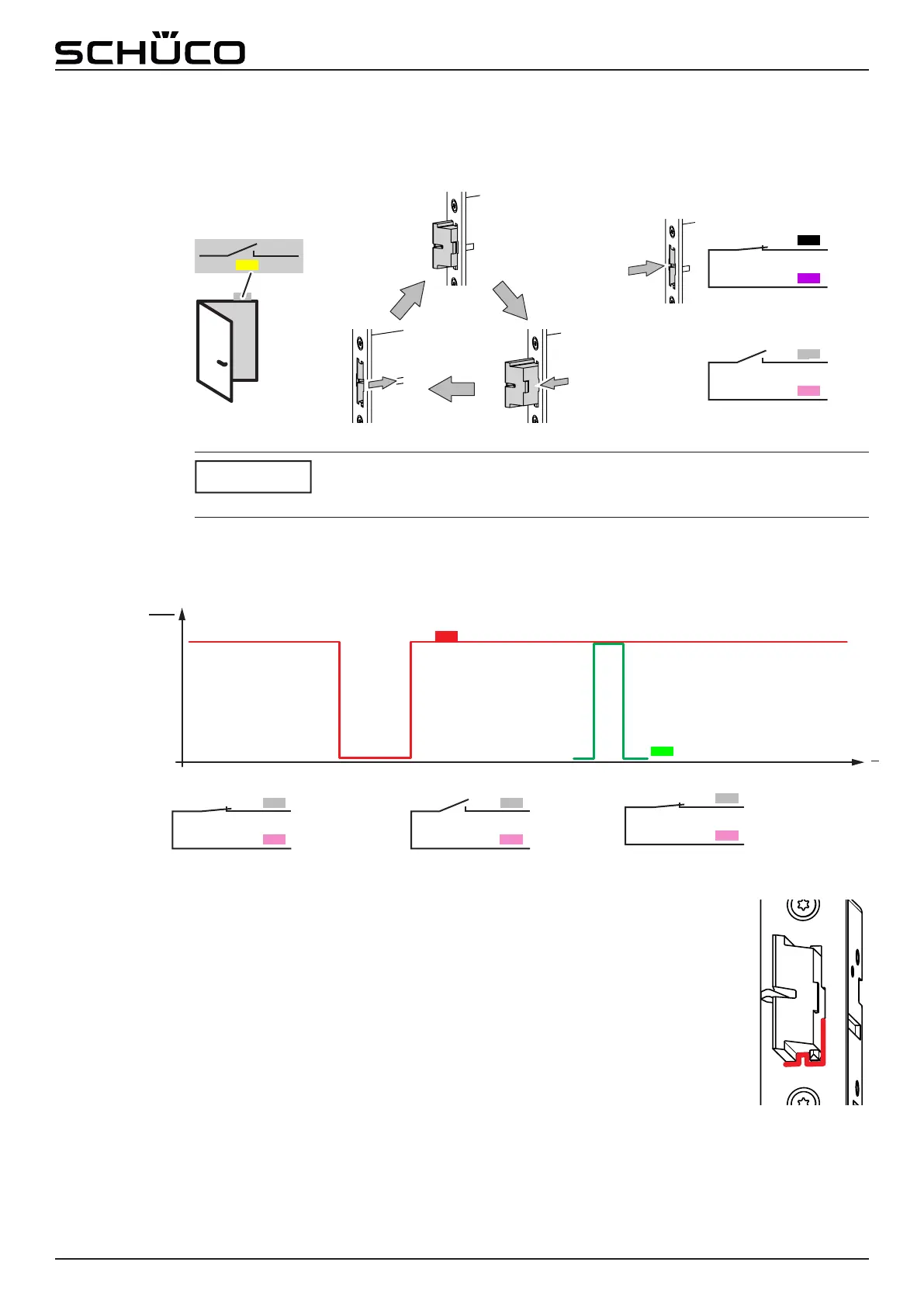

Funktionsausgang e:
Der Funktionsausgang gibt folgende Statusmeldungen aus:
•Der Relaiskontakt öffnet, nachdem 4x der Auslösehebel betätigt wurde, während der Türkontakt (TK)
geöffnet oder keine Brücke an + 24 V installiert ist:
•Der Relaiskontakt bleibt nach einem Spannungsabfall solange geöffnet bis ein berechtigter, elektrischer
Zutritt erfolgt (Steuersignal):
Signalisierung
Zusätzlich zu den Funktionsmeldungen an den Relaisausgängen gibt das
Motorschloss Statusmeldungen über eine rote LED aus, die im unteren Bereich der
Fallenriegellochung zu erkennen ist.
Diese Statusmeldungen geben Auskunft über die folgenden aufgetretenen
Fehlbetätigungen:
•Betätigung des Schließzylinders, während der Motor läuft
•Überlastanzeige, z. B. „schwergängiger Fallenriegel“
Die Anzeige der LED läßt sich durch dreimaliges, vollständiges Einziehen des
Fallenriegels aus der Verriegelungslage ausschalten.
Um die Statusmeldung eines verklemmten Fallenriegels bei Tagesfreigabe zu löschen, muss zusätzlich
eine erfolgreiche motorische Betätigung des Schlosses erfolgen!
Eine eindeutige Aussage „Tür geschlossen und verriegelt“ kann nur bei
Anschluss eines Türkontaktes gemeldet werden und wird daher empfohlen.
Hierzu müssen Türkontakt TK und Kontakt b gleichzeitig geschlossen sein.
HINWEIS
4x
PK11
GY12
VT5
BK6
YE10
TK
+ 24
U
V DC
t
s
PK11
GY12
PK11
GY12
PK11
GY12
RD13
GN9
Abb.1: LED
