Schüco B 1956 - Montage

S.B 1956; S.B 1959
10000429979-09.2016-02
|
7Schüco International KG · Karolinenstraße 1–15 · D33609 Bielefeld

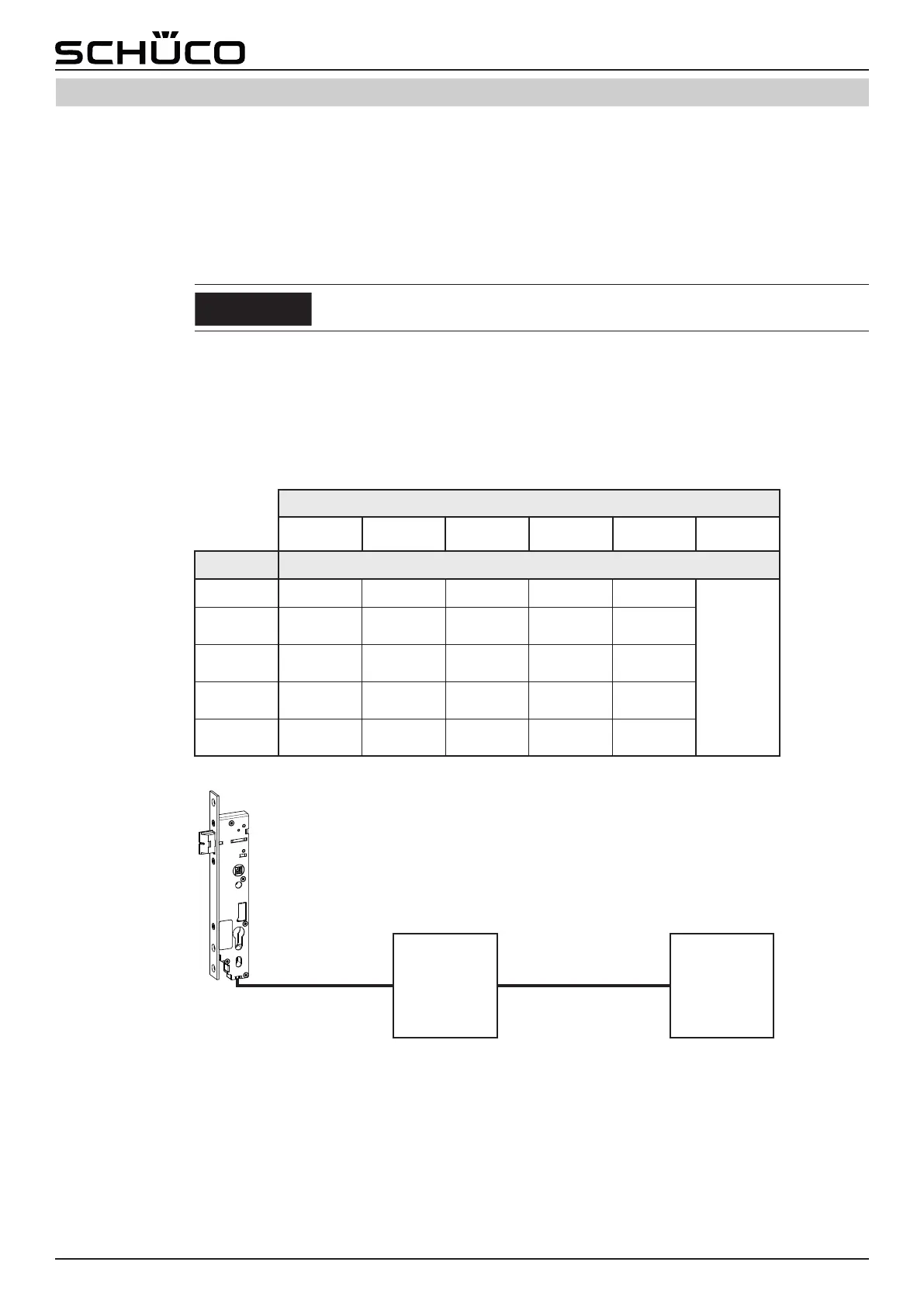

5. Montage
5.1 Vorbereitung
Prüfen Sie vor Beginn der Montage alle benötigten Produkte auf Vollständigkeit und Funktion.
PrüfenSiedienotwendigenProlfräsungen/Beschlagbohrungen/Kabeldurchführungengemäßderjeweils
beiliegenden Anleitung. Sind die obengenannten Ausnehmungen nicht vorhanden, bringen Sie diese
sorgfältig an und entgraten sie.
Entfernen Sie alle Späne gründlich.
Ziehen Sie das Kabel auf der gesicherten Türseite ein. Sehen Sie eine ausreichend große Kabelschlaufe
am Schloss vor.
Kabel nicht knicken und gegen Durchscheuern schützen!
Kabeltrennung im Bereich des Kabelübergangs vorsehen, um Ausbau der Tür zu erleichtern.
Max. Kabellänge vom Schloss zur Steuerung / Abzweigdose beträgt 10 m (vorkonfektionierte Kabellänge).
Darüber hinaus müssen evtl. größere Kabelquerschnitte verwendet werden um Spannungsabfall zu
verhindern (s. Abb. 6).
Achtung Elektronik: Auf spänefreie, saubere Schloßtasche achten!
ACHTUNG
Länge des Anschlußkabels 263034 (in m)
10 8 6 4 2 LA
A (mm
2
) Verlängerung (in m)
0,14 15 17 19 21 23
LB
0,25 19 22 26 29 33
0,34 22 27 31 36 41
0,5 28 35 42 49 56
0,75 36 47 57 68 78
Abb.6: Kabellängen
LA
LB
Verteiler/
Abzweig
Steuerung
