Fingerprint system Fingerprintsysteme
Radio-contr. systems Funksysteme
Emergency exit switch Fluchttürsicherung
Zutrittskontrolle • Access control
D 3-5
07.2016 / 54105

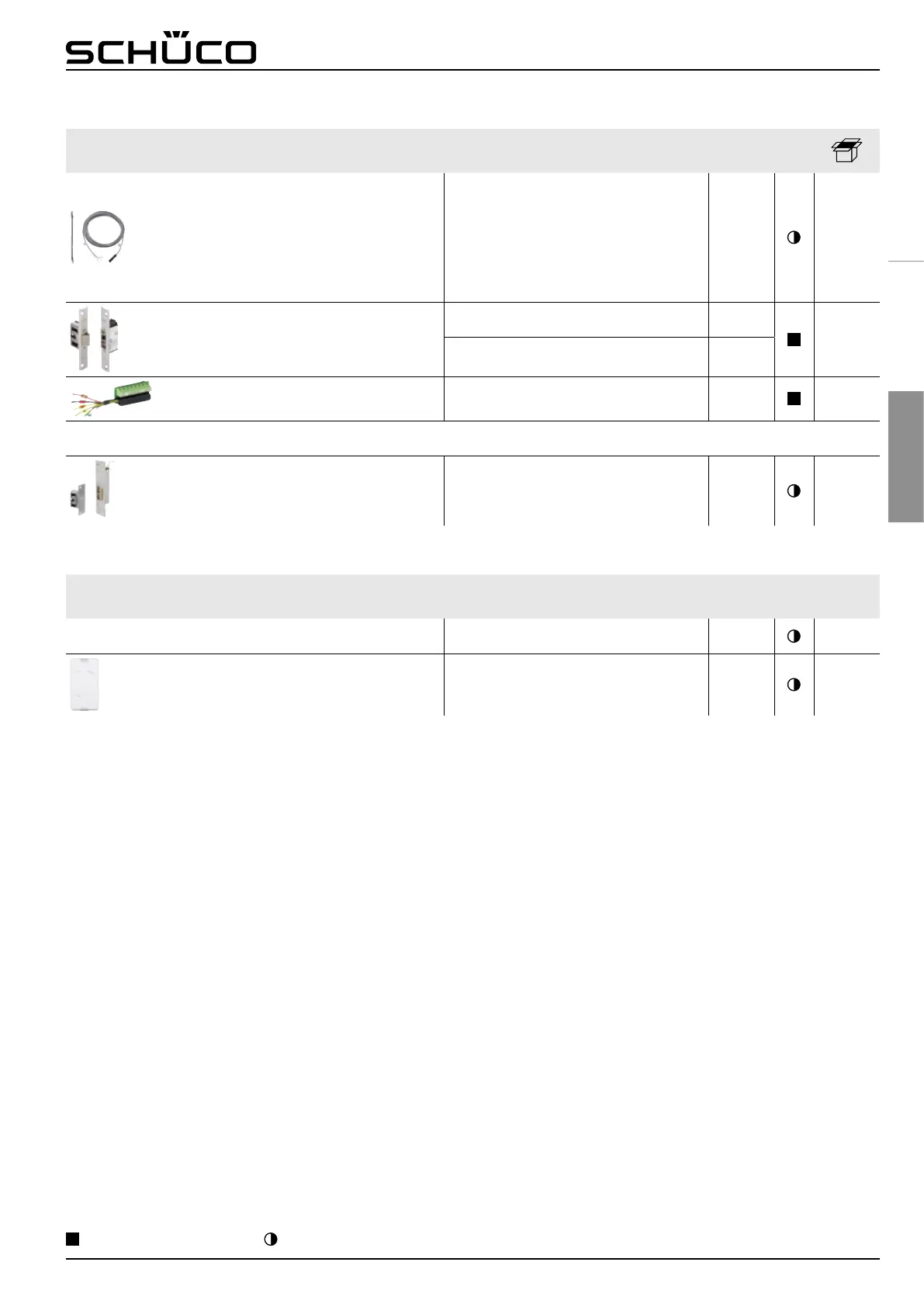

Einbaubeispiel • Installation example
Funktionsbeispiel für eine einzelne Fluchttür mit integrierter Fluchttürsicherung
Example of a single emergency exit door with integrated emergency exit switch
Verriegelungselemente gemäß EltVTR
Locking components in accordance with EltVTR
Art.-Nr.
Art. No.
Leitung „Türmodul VERRIEGELUNG“
“LOCKING door module” cable
Zusätzliche Anschlussleitung für elektrische
Verriegelungselemente (EltVTR) bei Montage im
oder auf dem Blendrahmen.
Inklusive Leitungsübergang
Additional connecting cable for electric locking
units (EltVTR) for installation in or on the outer
frame.
Includes cable link connector
262 828 1
Schüco Fluchttüröffner 3 kN
Schüco emergency door opener 3 kN
Blendrahmenmontage
Outer frame installation
239 446
1
Flügelrahmenmontage
Leaf frame installation
239 452
Schüco Koppelrelais
Schüco coupling relay
– 242 758 1
Alternativ zu Fluchtüröffner 3 kN
Alternative to emergency exit door opener 3 kN
Schüco Fluchttüröffner 5kN
Schüco emergency door opener 5 kN
Blendrahmenmontage
Outer frame installation
239 445 1
Hinweis: Bei Verwendung des Fluchttüröffner 239 445 ist der Einsatz des Koppelrelais 242 758 nicht notwendig!
Note: When using emergency door opener 239 445, the coupling relay 242 758 is no longer required.
Zubehör
Accessories
Elektr. Verriegelungselement mit Antipanikfunktion
Electric locking unit with panic function
– –
1
Schüco Not-Taster-Abdeckung
Schüco cover for emergency button
– 242 558 1
Pichtartikel
Mandatory article
Optionaler Artikel
Optional article
