Fingerprint system Fingerprintsysteme
Radio-contr. systems Funksysteme
Emergency exit switch Fluchttürsicherung
Zutrittskontrolle • Access control
D 3-6
07.2016 / 54105
Einbaubeispiel • Installation example
Pichtartikel, Auswahl möglich
Mandatory article with options
Pichtartikel
Mandatory article
Optionaler Artikel
Optional article

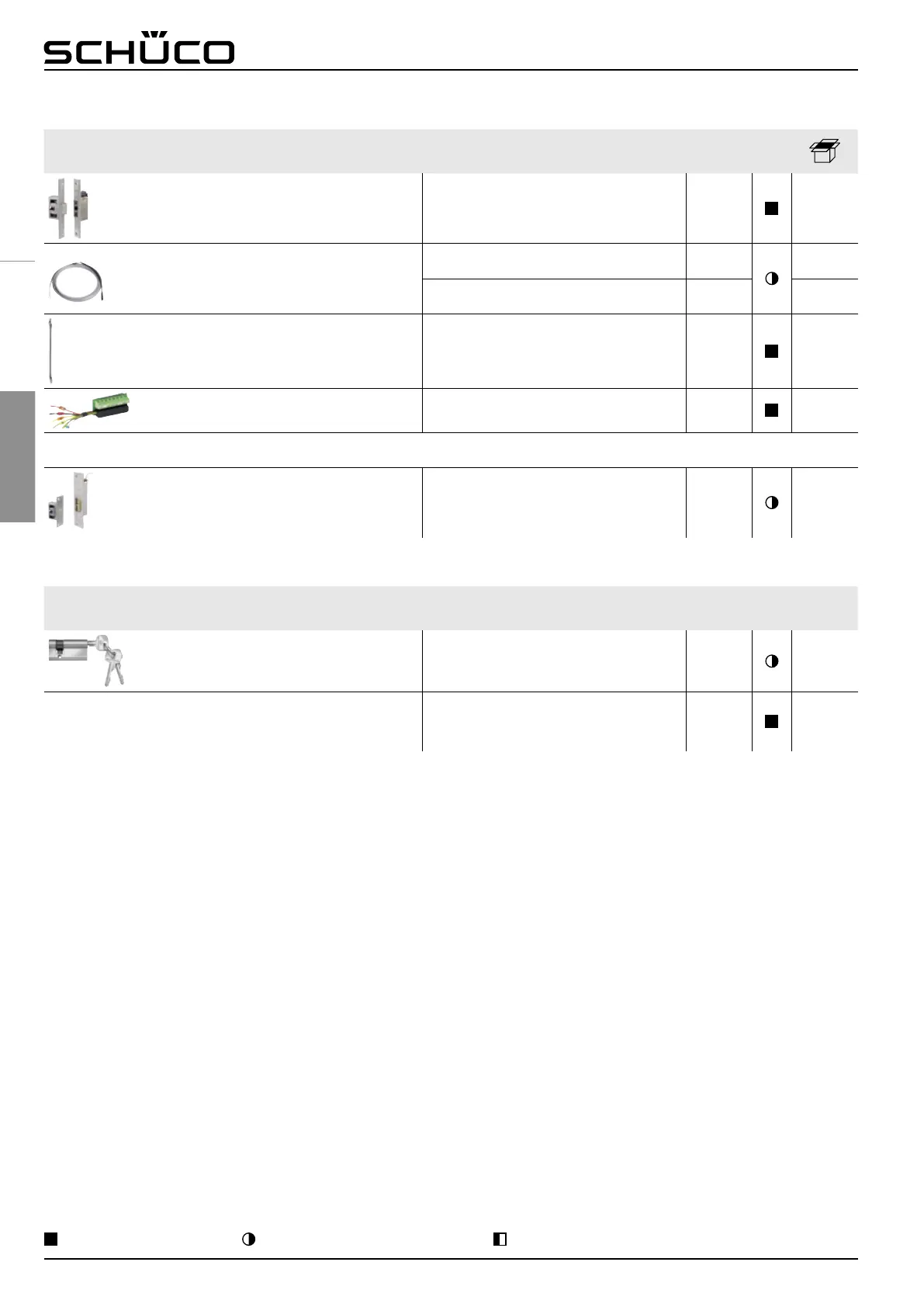

Funktionsbeispiel für eine einzelne Brandschutz-Fluchttür mit integrierter Fluchttürsicherung
Example of a single re protection emergency exit door with integrated emergency exit control
Verriegelungselemente gemäß EltVTR
Locking components in accordance with EltVTR
Art.-Nr.
Art. No.
Schüco Fluchttüröffner 3 kN
Schüco emergency door opener 3 kN
– 267 558 1
Leitung Fluchttüröffner
nur für Blendrahmenmontage
Cable for emergency door opener
For outer frame installation only
1,4 x 2,5 m 262 661
1
1,4 x 3,0 m 262 662 1
Leitungsübergang (Brandschutz)
Cable link connector (re protection)
229 730 1
Schüco Koppelrelais
Schüco coupling relay
– 242 758 1
Alternativ zu Fluchtüröffner 3 kN
Alternative to emergency exit door opener 3 kN
Schüco Fluchttüröffner 5kN
Schüco emergency door opener 5 kN
– 267 565 1
Hinweis: Bei Verwendung des Fluchttüröffner 267 565 ist der Einsatz des Koppelrelais 242 758 nicht notwendig!
Note: when using emergency door opener 267 565, the coupling relay 242 758 is no longer required.
Zubehör
Accessories
Schüco Prolhalbzylinder
Schüco prole half cylinder
– 211 011 1
Türbeschlag nach DIN EN 1125
oder DIN EN 179
Door ttings in accordance with
DIN EN 1125 or DIN EN 179
– –
1
