Schüco Door Control System (DCS)
C 4-16
07.2016 / 54105
Produkte und Funktionen • Products and functions

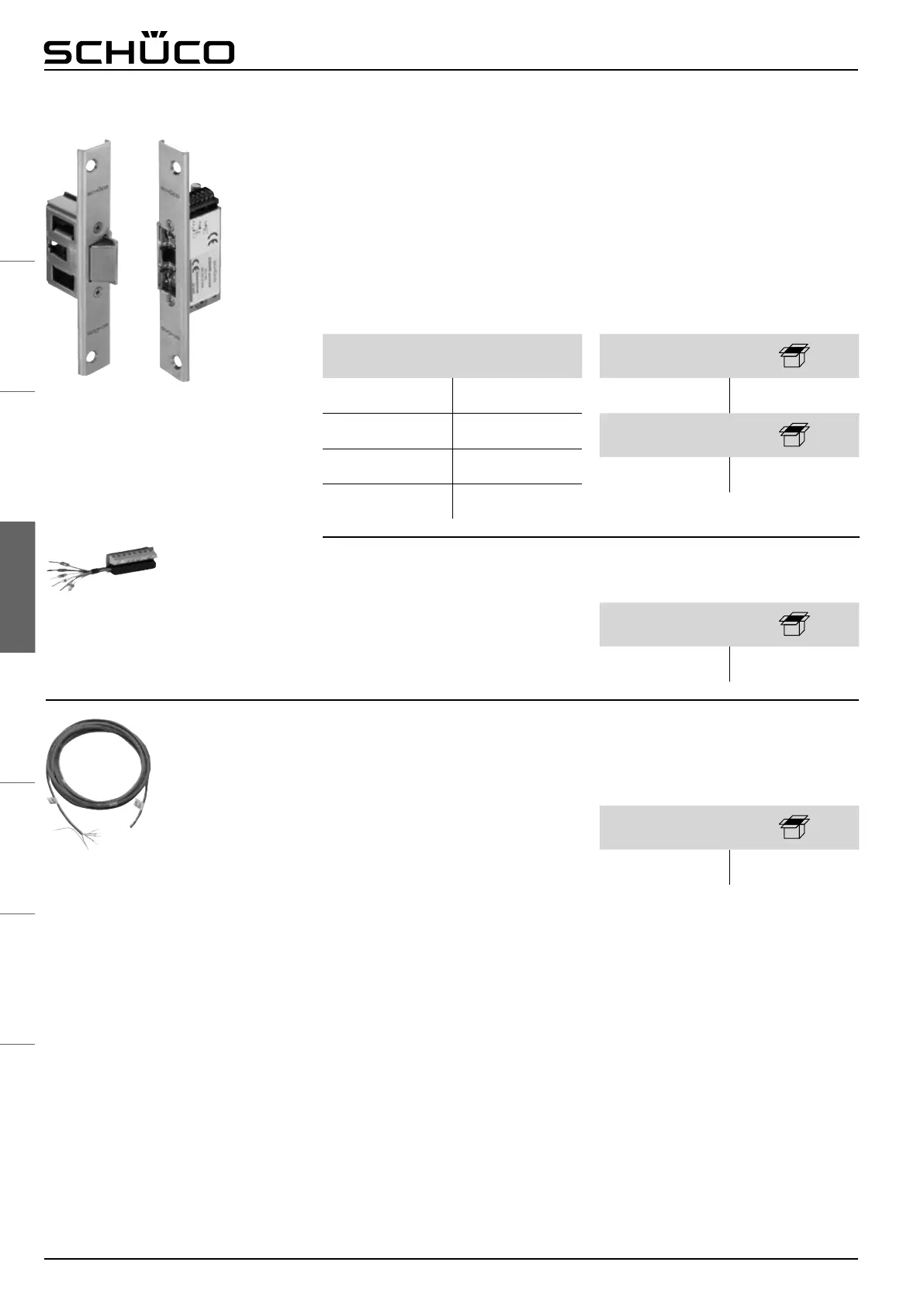

Schüco Fluchttüröffner 3 kN
Zusätzliches Verriegelungselement zum
Panikbeschlag für Türen in Rettungs- und
Fluchtwegen mit einer Haltekraft von 3 kN.
Entriegelung unter Vorlast bei 100 % Haltekraft.
Ausführung mit / als:
● Ruhestrom-Türöffner
● Ankerkontakt ist potentialbehaftet
● Für potentialfreien Relaiskontakt ist das
Schüco Koppelrelais 242 758 erforderlich
● Rückmeldung + Diode
● Ohne mech. Entriegelung
Schüco emergency door opener 3 kN
Additional locking unit for the panic tting for
doors on emergency and escape routes with
a holding force of 3 kN.
Unlocking under an initial load at
100 % holding force.
Available with / as:
● Static current door opener
● Anchor contact is non-isolated
● Schüco coupling relay 242 758 is required
for potential-free relay contact
● Feedback + diode
● Without mechanical unlocking
Blendrahmenmontage
Outer frame assembly
– –
Flügelrahmenmontage
Leaf frame installation
267 558 1
Technische Daten
Technical data
Zugkraft
Traction
3 kN
Eingangsspannung
Input voltage
DC 24 V
Stromaufnahme
Power consumption
0,12 A
Betriebstemperatur
Operating temperature
-15 °C bis +40 °C
-15 °C to +40 °C
Schüco Koppelrelais
Zusatzartikel zum Schüco Fluchttüröffner 3 kN,
für potentialfreien Ankerkontakt.
Schüco coupling relay
Supplementary articles for Schüco emergency
door opener 3 kN, for potential-free anchor contact.
Art.-Nr.
Art. No.
242 758 1
Art.-Nr.
Art. No.
263 083 1
Anschlussleitung Fluchttüröffner
Anschlussleitung zur Verbindung des Türmoduls
mit einem externen Verriegelungselement
● Länge = 5200 mm
Connecting cabel emergency
door opener
Connecting cable for connecting the door module
with an external locking unit
● Length = 5200 mm
Fluchttüröffner für Brand- und Rauchschutzserien
Emergency door opener for re and smoke protection series
