Schüco Door Control System (DCS)
C 4-17
07.2016 / 54105
Produkte und Funktionen • Products and functions
Schüco Door Control System (DCS)
Schüco Door Control System (DCS)

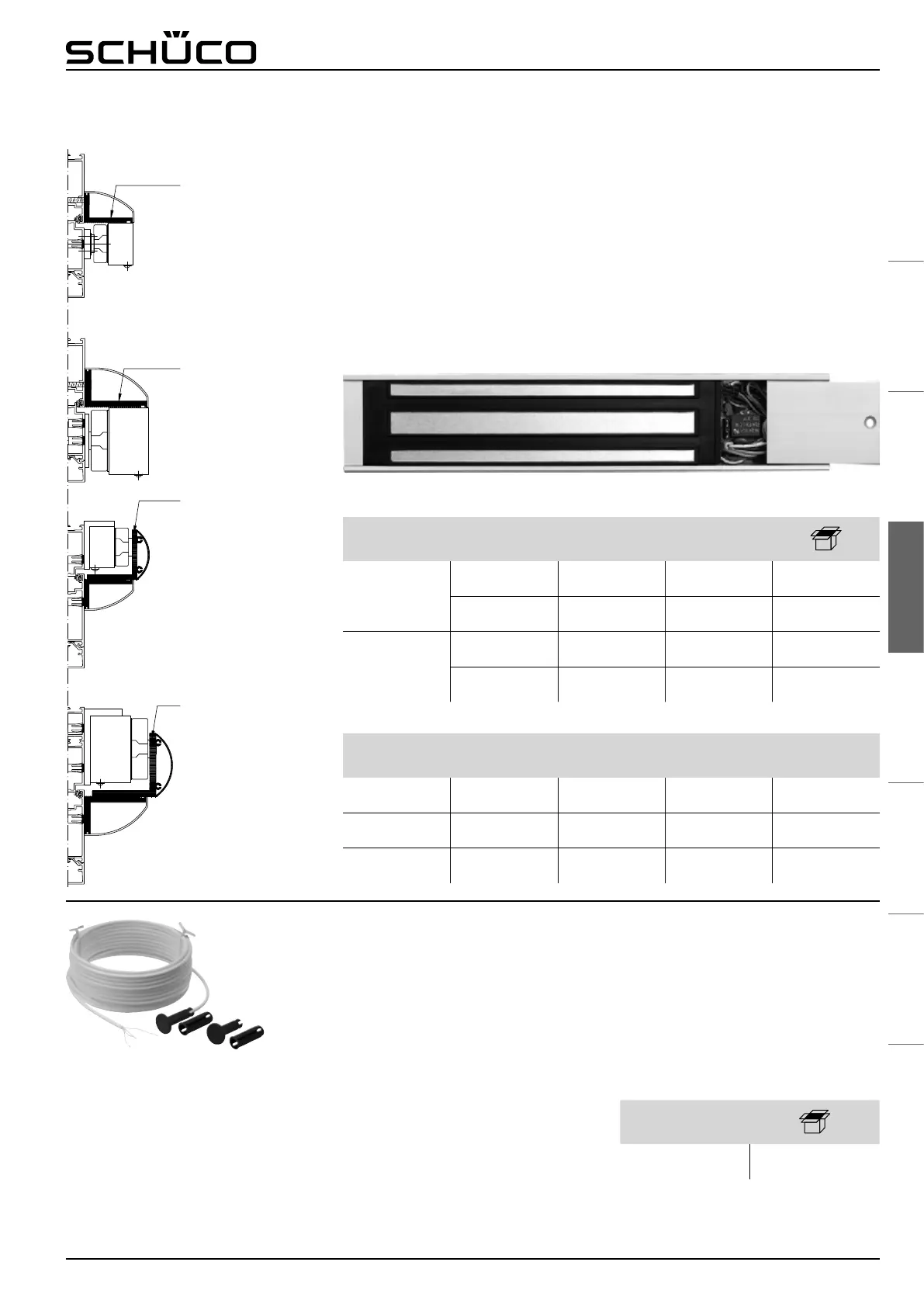

Schüco Haftmagnete
Zur elektrischen Verriegelung (Sicherung) von
Fluchttüren.
Verriegelung der Tür zusätzlich zum
Panikbeschlag mit einer Haftkraft von 2 oder 5 kN.
Ausführung mit / als:
● Manipulationsschutz durch Sensor-
überwachung der Haftkraft
● Abdeckung in Aluminium (Standard) oder
Edelstahl (Sonderbestellung) erhältlich
● Montagewinkel in L-Form für nach außen
oder Z-Form für nach innen öffnende
Türen erhältlich
● VE = 1 Stück
Zugkraft
Traction
Farbe
Colour
L-Form
L-shaped
Z-Form
Z-shaped
2 kN
silver-look 239 441 239 455 1
INOX 239 453 239 457 1
5 kN
silver-look 239 442 239 456 1
INOX 239 454 239 458 1
Zugkraft
Traction
Eingangsspannung
Input voltage
Eingangsstrom
Input current
Abmaße
Size
Haftmagnet
Magnetic clamp
Gegenplatte
Clamping plate
2 kN 24 V 250 mA 250 x 43 x 27 mm 185 x 38 x 13 mm
5 kN 24 V 250 mA 266 x 67 x 40 mm 185 x 61 x 15 mm
Art.-Nr.
Art. No.
262 696 1
Haftmagnet 2 kN mit
Montagewinkel in L-Form
Magnetic clamp 2 kN
with L-shaped installation
bracket
Haftmagnet 5 kN mit
Montagewinkel in L-Form
Magnetic clamp 5 kN
with L-shaped installation
bracket
Haftmagnet 2 kN mit
Montagewinkel in Z-Form
Magnetic clamp 2 kN
with Z-shaped installation
bracket
Haftmagnet 5 kN mit
Montagewinkel in Z-Form
Magnetic clamp 5 kN
with Z-shaped installation
bracket
Schüco holding magnets
For electrical locking (security) of emergency
doors.
Locking the door in addition to the panic tting
with a holding force of 2 or 5 kN.
Available with / as:
● Sensor monitoring of the holding forces
provides protection against tampering
● Cover available in aluminium (standard)
or stainless steel (special order)
● L-shaped installation bracket availabe for
outward-opening doors or Z-shaped installation
bracket for inward-opening doors
● PU = 1
● Magnetschalterset als Öffnungsüberwachung
für Einbruchmelde- oder Gebäudeleittechnik-
anlagen mit / ohne Bus-Technik
● Ausführung als: Schließer, mit Sabotageschleife
und Fremdfeldkontakt
● Falzmaß der Tür von 15 mm - 17 mm
● Inklusive Zuleitung, Länge 6 m
● Montageort: Prolintegriert
● Montageart: Dübelmontage
● Magnetic switch kit monitors openings for
burglar alarm systems or building management
systems with / without bus technology
● Design: closer, with anti-tamper circuit and
interfering eld contact
● Door rebate size from 15 mm - 17 mm
● Includes cable, length 6 m
● Installation location: Prole-integrated
● Installation type: Anchor-point installation
Schüco Magnetschalter-Set
MS-DU10-OU6
Schüco magnetic switch kit
MS-DU10-OU6
