Schüco Door Control System (DCS)
C 5-10
07.2016 / 54105
Produkte und Funktionen • Products and functions

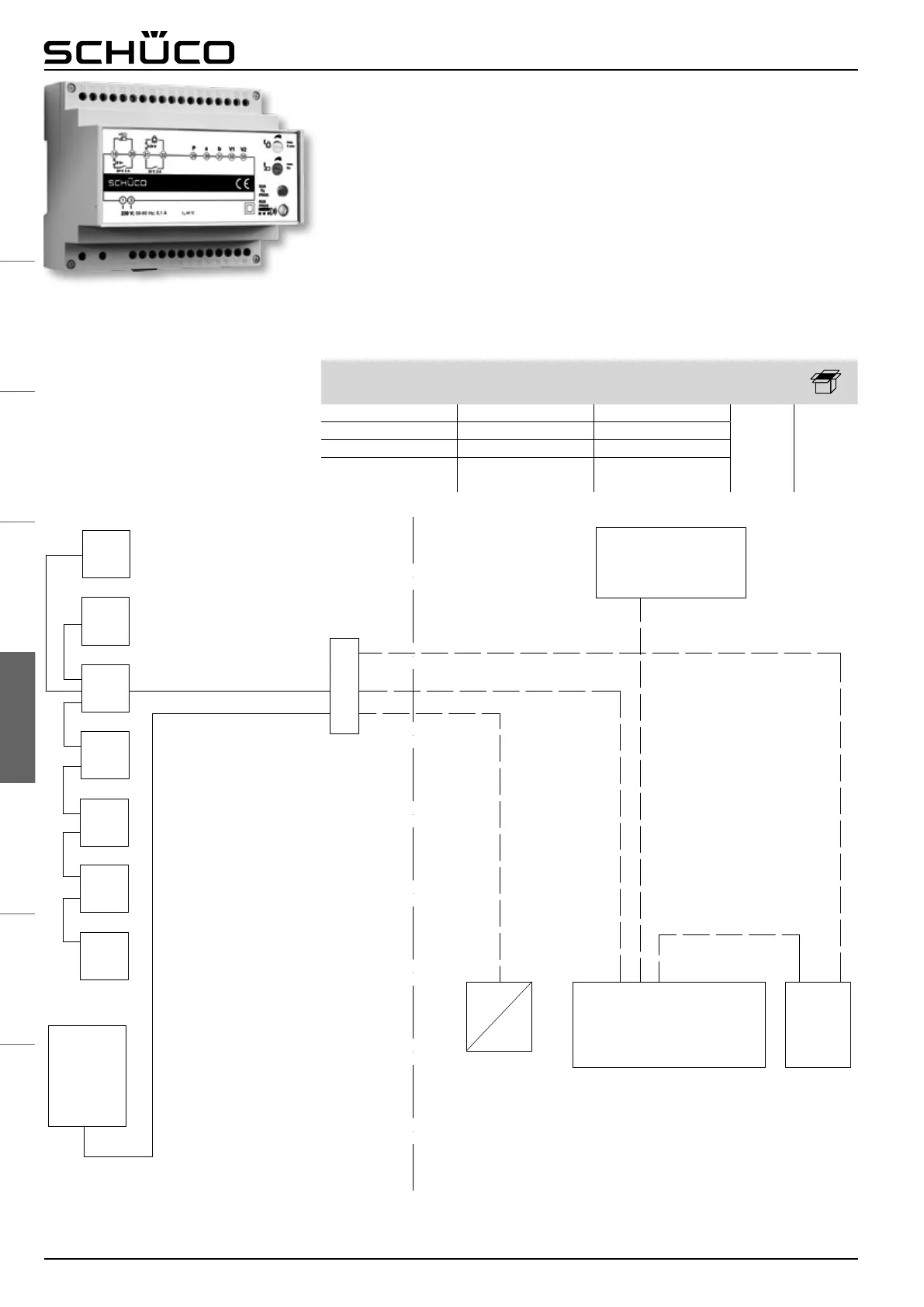

Steuereinheit – Türkommunikation
Die Steuereinheit versorgt zentral die
Schüco DCS Türkommunikationsmodule mit
Spannung. Eine Busverbindung ermöglicht die
Übertragung der Audio- und Videosignale von den
Schüco DCS Modulen an der Tür zu der
Schüco DCS Wohnungssprechstelle in den
Wohneinheiten.
● Türöffnerfunktion mit integrierter
Spannungsversorgung Relaiskontakt für
Türöffner ≥ 6 Ohm / 12 V (für gängige
Schüco E-Öffner)
● Potenzialfreier Relaiskontakt zur Ansteuerung
von Lichtschaltautomaten 24 V / 2 A
● Lichtschaltfunktion aktivierbar Lichtschaltezeit
einstellbar von 1 s bis 5 min
● Anschluss von Schüco DCS-Busrelais möglich
● Reiheneinbaugehäuse 6 TE für Hutschiene
DIN EN 50022
Control unit – door communication
The control unit supplies the Schüco DCS door
communication modules with power centrally.
A bus connection enables the audio and video
signals to be transmitted from the Schüco DCS
modules on the door to the Schüco DCS
apartment intercom station in the residential units.
● Door opening function with integrated power
supply relay contact for door opener ≥ 6 ohm /
12 V (for standard Schüco electric strikes)
● Potential-free relay contact for controlling
automatic light control units 24 V / 2 A
● Light control function can be activated, duration
of lighting can be set from 1 second to 5
minutes
● Schüco DCS bus relay can be connected
● Series installation housing, 6 modules, for top
hat rail DIN EN 50022
Technische Daten Technical data
Art.-Nr.
Art. No.
Eingangsspannung 230 V (+/- 10 %) Input voltage
263 198 1
Eingangsstrom 0,35 mA Input current
Frequenz 50/60 Hz Frequency
Betriebstemperatur
0 °C bis +40 °C
0 °C to +40 °C
Operating temperature
263 178
263 040
263 110
263 111
263 107
263 108
263 109
263 107
263 018
=
~
263 099
263 198 263 236
263 203 / 263 204
263 016 / 263 017
Tür
Door
Gebäude
Building
Verteilung
Distribution
