Schüco Door Control System (DCS)
C 5-14
07.2016 / 54105
Produkte und Funktionen • Products and functions
Art.-Nr.
Art. No.
263 236 1
Technische Daten
Technical data
Eingangsspannung
Input voltage
DC 24 V
1)
(+/- 8 %)
max.Eingangsstrom
max. Input current
30 mA
Relaisausgang
Relay output
24V 2A
Schutzart
Protection rating
IP 20
Betriebstemperatur
Operating temperature
0 °C bis +40 °C
0 °C to +40 °C
Abmaße
Dimensions
B x H x T:
82 x 17,5 x 60 mm

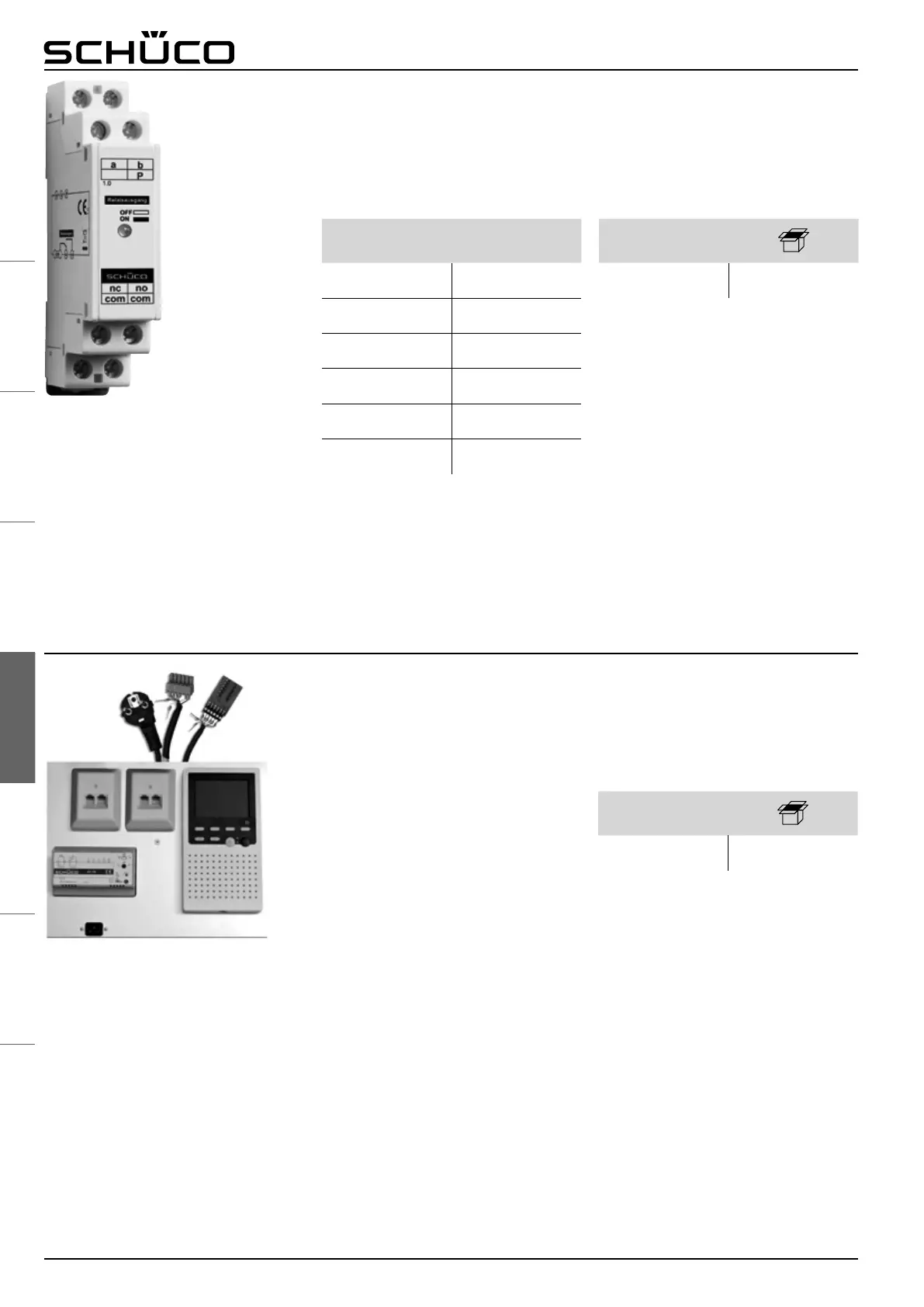

Türöffner Busrelais
Relais zum Anschluss eines Schlosses wie z.B.
die SafeMatic oder eines E-Öffners.
● Mit einem Relais kann eine Außenstation mit
max. 32 Wohnungssprechstellen kombiniert
werden.
● Bei Verwendung mehrere Außenstationen und
mehr als 32 Wohnungssprechstellen sind
weitere Türöffner Busrelais notwendig.
Door opener bus relay
Relay for connection of a lock such as the
SafeMatic or an electric strike.
● With a relay, an external station can be
combined with up to 32 apartment intercom
stations.
● Additional door opener bus relays are required
where multiple external stations and more than
32 apartment intercom stations are used.
1)
Wird von der Schüco DCS Steuereinheit
Türkommunikation bereit gestellt!
1)
Supplied by the Schüco DCS control unit for
door communication.
Abbildung ähnlich
Similar to illustration
Art.-Nr.
Art. No.
263 224 1
Testkoffer
Mit dem Testkoffer ist es möglich die Schüco DCS
Türkomminikation direkt nach dem Einbau zu prüfen.
Das mitgelieferte Kabel mit Steckern wird dafür
einfach eingesteckt.
● Der Testkoffer beinhaltet eine Testanleitung und
kann direkt ohne weitere Komponenten
verwendet werden.
Testing kit
With the testing kit, it is possible to test the
Schüco DCS door communication immediately
after installation. To do so, simply plug in the cable
with connectors supplied.
● The testing kit includes a set of test instructions
and can be used straight away without adding
any further components.
