Schüco Door Control System (DCS)
C 6-4
07.2016 / 54105
Produkte und Funktionen • Products and functions
Schüco Door Control System (DCS)
Schüco Door Control System (DCS)

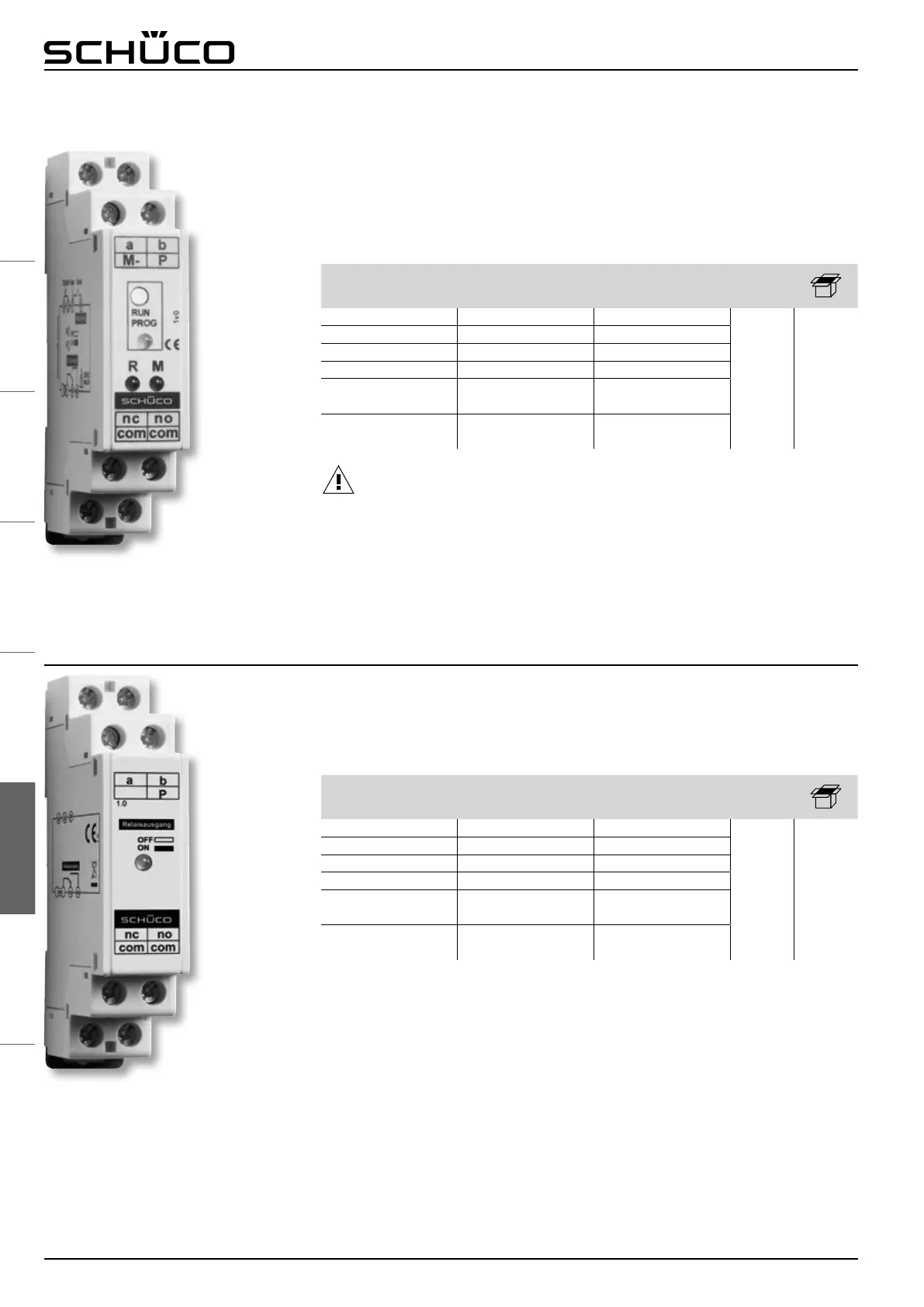

Busrelais 24 V
Relais zum gezielten Türöffnen in Anlagen mit
mehr als einer Außenstation oder für Türen mit
Motorschloss oder EK-Schlössern
● Reiheneinbaugehäuse 1 TE für
Hutschienenmontage nach DIN EN 50022
Busrelais 230 V
Zur Ausführung von Schalt- und Meldefunktionen
z.B. Öffner- oder Schließerkontakt, Klingeltasten,
Etagentaster/Türöffnertaste.
● Reiheneinbaugehäuse 1 TE für
Hutschienenmontage nach DIN EN 50022
Bus relay 230 V
For carrying out switching and notication
functions, e.g. opening or closing contact,
doorbells, oor buttons/”door open” button.
● Series installation housing, 1 module, for top
hat rail installation in accordance with
DIN EN 50022
Bus relay 24 V
Relay for targeted opening of doors in systems
with more than one external station
● Series installation housing, 1 module, for top
hat rail installation in accordance with
DIN EN 50022
Netzsicherung für Relaisausgang:
2 A erforderlich!
Mains fuse for relay output:
2 A required
1)
Wird von der Schüco DCS Steuereinheit
Türkommunikation bereit gestellt!
1)
Supplied by the Schüco DCS control unit for
door communication.
Technische Daten Technical data
Art.-Nr.
Art. No.
Eingangsspannung DC 24 V (+/- 8 %) Input voltage
263 207 1
Eingangsstrom 30 mA Input current
Relaisausgang 230 V, 50-60 Hz / 2 A Relay output
Schutzart IP 20 Protection rating
Betriebstemperatur
0 °C bis +40 °C
0 °C to +40 °C
Operating temperature
Abmaße
B x H x T:
85 x 17,5 x 60 mm
Dimensions
Technische Daten Technical data
Art.-Nr.
Art. No.
Eingangsspannung DC 24 V
1)
(+/- 8 %) Input voltage
263 208 1
Max.Eingangsstrom 16 mA Max. Input current
Relaisausgang 240V DC / 2 A Relay output
Schutzart IP 20 Protection rating
Betriebstemperatur
-5 °C bis +40 °C
-5 °C to +40 °C
Operating temperature
Abmaße
B x H x T:
85 x 17,5 x 60 mm
Dimensions
