Schüco Door Control System (DCS)
C 1-9
07.2016 / 54105
Einleitung DCS • DCS introduction
15
Sekretariat
Hausmeister
Küche
Einsatz der Schüco DCS Komponenten am Beispiel der Eingangstür eines Kindergartens
Example of Schüco DCS components used in the entrance door to a nursery
Die Tür ist innen mit einer kindersicheren Austrittskontrolle
ausgestattet. Bei dem Versuch die Tür über den Türgriff zu
öffnen bleibt das Türsystem verschlossen. Das Öffnen des
Türsystems ist durch die Betätigung des Näherungstasters
möglich. Dies ist aufgrund der Einbauhöhe nur Erwachsenen
möglich.
So können Kinder nicht unbeaufsichtigt das Gebäude
verlassen.
Im Notfall kann die Tür über den Nottaster entriegelt werden.
Von außen kann die Tür mittels einer RFID-Karte (bei Bedarf
auch via Code-Tastertur oder Fingerprint) geöffnet werden.
Weitere Module, wie Bewegungsmelder, Klingel, beleuchtete
Hausnummer etc. runden das Türsystem ab.
Alle Module (inklusive der Steuereinheit) sind in einem im
Türügel montierten Schüco DCS-Pfosten integriert. Der
Anschluss der Module wird durch vorkenfektionierte Leitungen
(Kabelbaum) realisiert.
On the inside, the door is tted with a child-proof exit control
unit. When an attempt is made to open the door using the door
handle, the door system remains closed. The door system can
be opened by operating the proximity switch. The installation
height means this can only be carried out by adults.
Therefore, children cannot leave the building unsupervised.
In an emergency, the door can be unlocked by means of the
emergency button. The door can be opened from outside using
an RFID card (or using a code keypad or ngerprint system, as
required). Other modules, such as motion detectors, doorbells,
illuminated house numbers etc., complete the door system. All
modules (inculding the control unit) are integrated into the
Schüco DCS unit installed in a door leaf. The modules are
connected by means of prepared cables (cable assembly).
Pos.
Item
Art.-Nr.
Art.-Nr.
Benennung
Description
263 055
Steuereinheit – Fluchttürsicherung (standalone)
Control unit – emergency exit switch (stand-alone)
263 056
Modul Schlüsselschalter
Key-operated switch module
263 057
Modul Nottaster
Emergency button module
263 058
Modul Nottastenhinweisschild DE
Module for emergency button sign, DE
263 042
Modul Näherungstaster
Proximity switch module
239 452
Fluchttüröffner 3 kN
Emergency door opener 3 kN
242 758
Koppelrelais
Coupling relay
263 069
Leitungsset Fluchttürsicherung
Cable kit for emergency exit switch

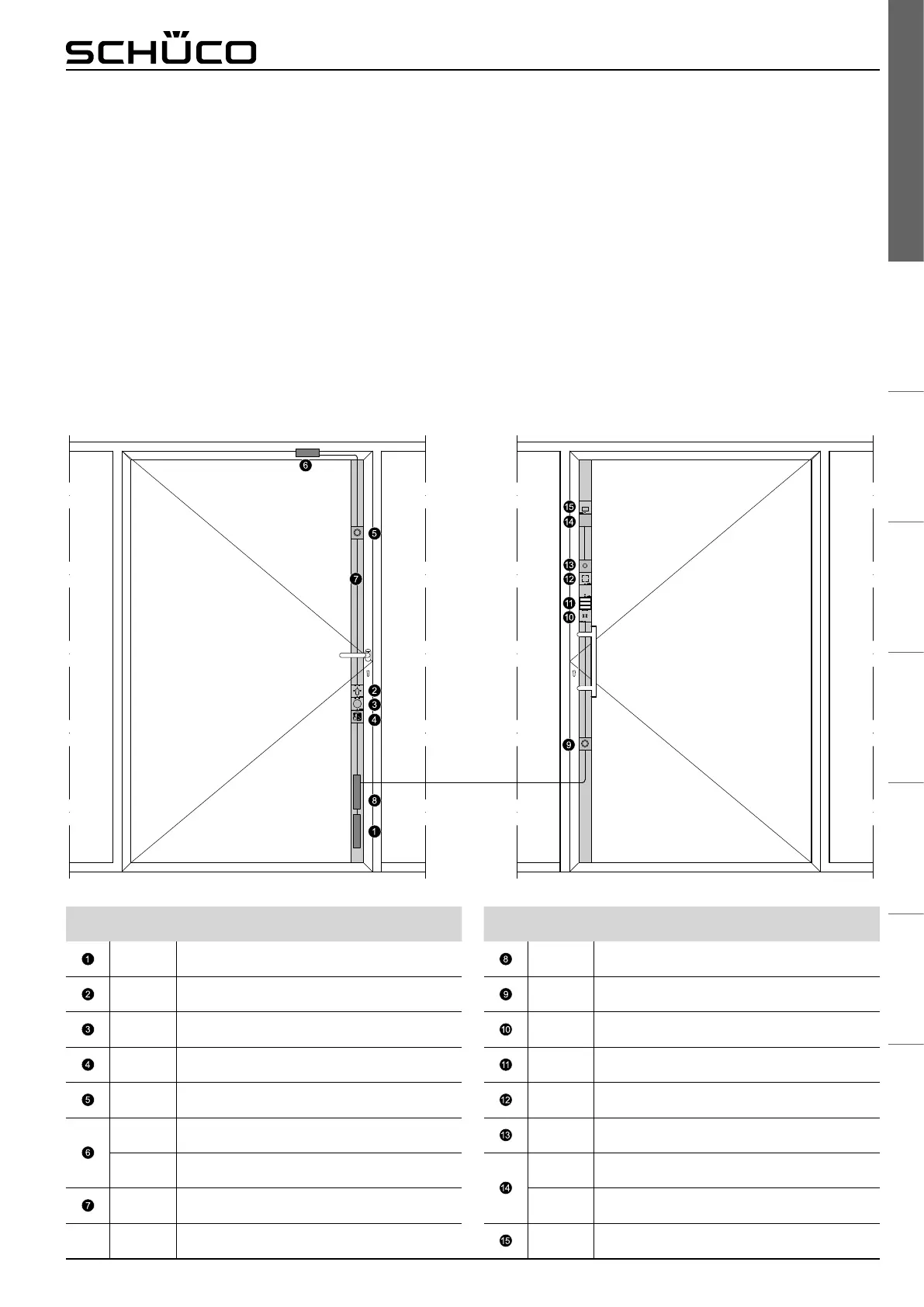

Innenansicht
Inside view
Außenansicht
Outside view
Pos.
Item
Art.-Nr.
Art.-Nr.
Benennung
Description
262 988
Steuereinheit – Zutrittskontrolle (standalone)
Control unit – access control (stand-alone)
263 041
Modul Bewegungsmelder
Movement sensor module
262 991
Modul RFID Leser (standalone)
RFID reader module (stand-alone)
263 109
Modul Klingel 3-fach
Triple doorbell module
263 110
Modul Lautsprecher
Loudspeaker module
263 040
Modul Videokamera
Video camera module
263 073
Modul Beleuchtung
Lighting module
263 039
Modul Hausnummer-Glasfront
Module for house number with glass front
263 112
Modul LED-Spotlight
LED spotlight module
