Schüco Door Control System (DCS)
C 1-8
07.2016 / 54105
Einleitung DCS • DCS introduction
Schüco DCS Pfosten mit vereinfachtem Montagekonzept
Schüco DCS unit with simplied installation concept
Durch unterschiedliche Ausprägungen der Prolgeometrie als
Blendrahmenpfosten und Flügelpfosten ist das Schüco DCS
individuell einsetzbar. Die einzelnen Module werden schnell und
unkompliziert mittels Klipp-Technik in den Ausfräsungen im
Prol befestigt. Die Steuereinheiten sind ebenfalls in das Prol
integriert, werden aber durch ein wieder lösbares Dekorelement
verdeckt. Dank vorkonfektionierter Leitungs-Sets mit Steckver-
bindern ist der elektrische Anschluss einfach und zuverlässig.
The Schüco DCS can be used individually as an outer frame
unit and leaf unit thanks to the different prole geometry
shapes. The individual modules are xed quickly and easily into
the recesses in the prole by means of clip technology.
The control units are also integrated into the prole, but are
concealed by a detachable decorative unit. The prepared cable
kit with plug-in connections makes the electrical connection
simple and reliable.

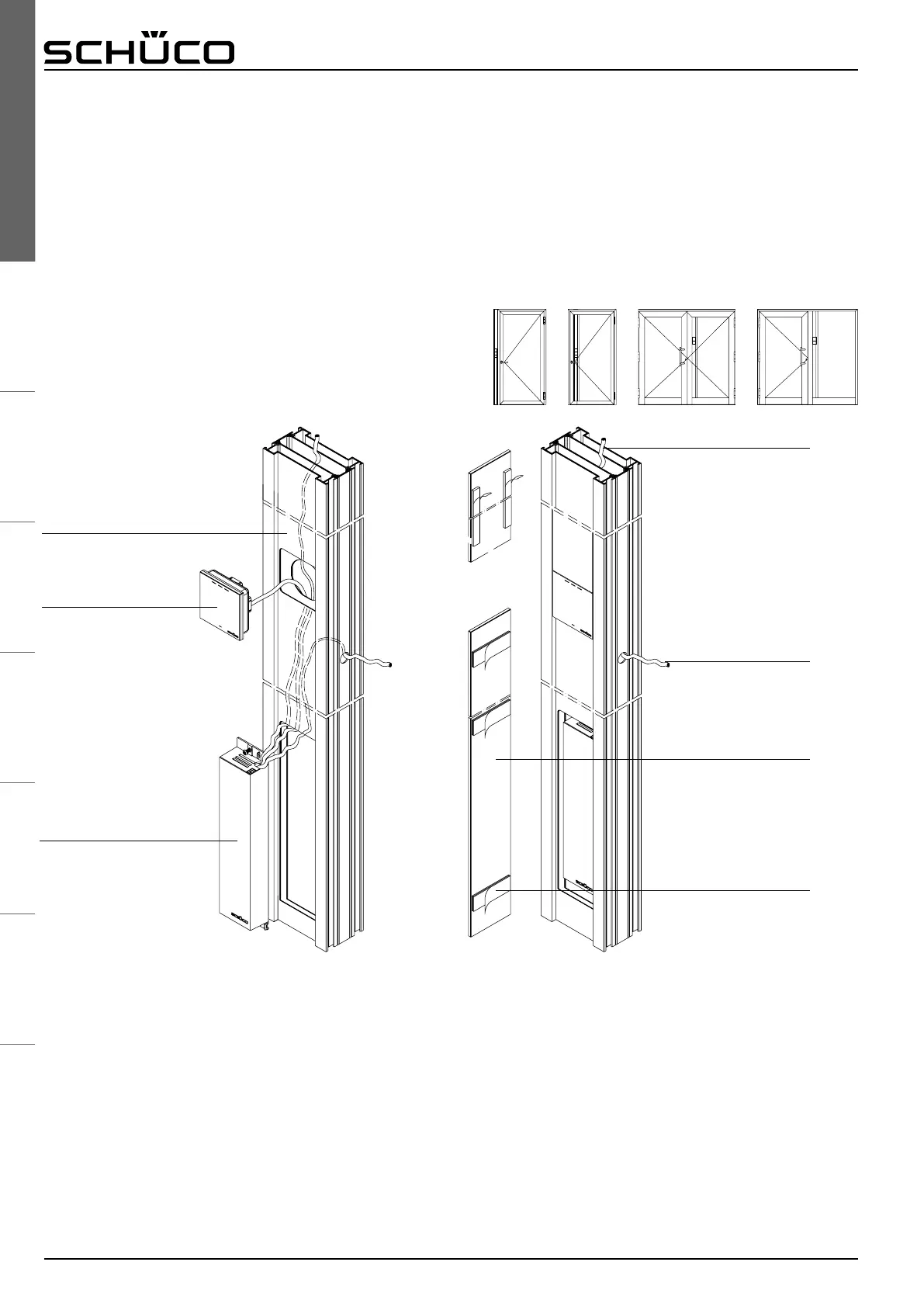

Beispiel: Schüco DCS Pfosten (2-seitig)
Example: Schüco DCS unit (2-sided)
Schüco DCS Pfosten
Schüco DCS unit
Modul
Module
Steuergerät
Control unit
Leitung
Cable
E-Öffner
Electric strike
Dekorelement
Decorative unit
Langlebige Klebe- bzw.
Klettverbindungen
Durable adhesive or
velcro
