9
TABELA 8.1
POTÊNCIA
ABSORVIDA (W)
TENSÃO
(V)
CORRENTE
(A)
CONDUTOR
(mm )
DIST. MÁX. (m)
QUEDA TENSÃO (2%)
DISJUNTOR
(A)
DR
300
127 3
1,5
35 10
25A/30mA
220 1,5 50 6
A instalação incorreta do aterramento pode resultar em risco de choque elétrico. Não
ligue o o terra a qualquer um dos os de alimentação. O o terra, cuja superfície é verde, com ou sem listras
amarelas, possui a função exclusiva de aterramento. Caso ocorram dúvidas quanto a estas informações, ou se
o produto está corretamente aterrado, consulte um eletricista especializado (com conhecimento da NBR 5410
e NR 10).
ATENÇÃO
PINO DE
ATERRAMENTO
TOMADA COM
CONEXÃO DE
ATERRAMENTO
Legenda (Figura 8.1)
DJ Disjuntor termomagnético
DR Interruptor diferencial residual
F Fase
N Neutro
M 1 ~ Motor elétrico monofásico
FIGURA 8.2

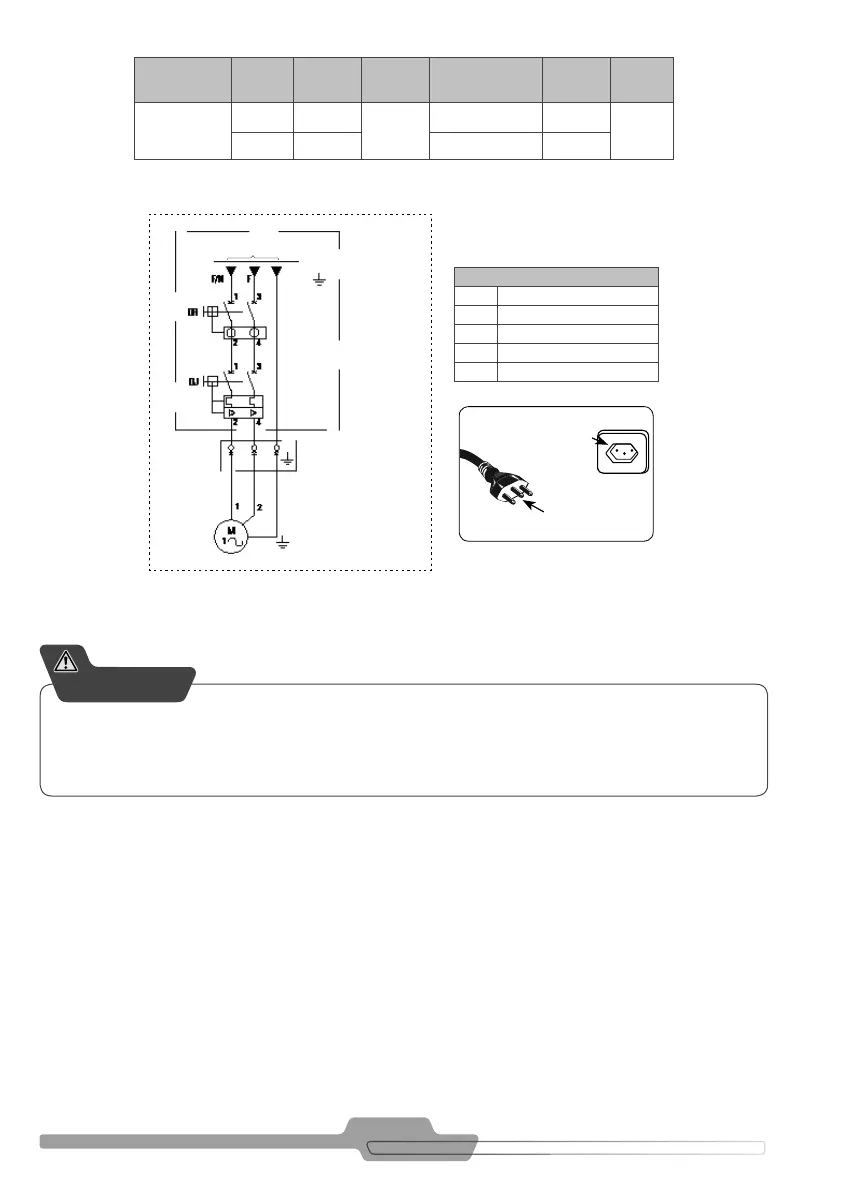

FIGURA 8.1 ESQUEMA DE LIGAÇÃO ELÉTRICA MONOFÁSICA
PARA PRODUTOS HOBBY / RESIDENCIAIS
Terra
Tensão de
alimentação
Plugue 2P+T
ou chicote
Responsabilidade do cliente
Nota: A rede de distribuição de energia não deverá apresentar variação de tensão superior a ± 10%.
A queda de tensão propiciada pela partida não deve ser superior a 10%.
Para sua segurança, a instalação deve ter condutor de aterramento e DR.
O objetivo do Interruptor Diferencial Residual (DR) é proteger contra choques por contatos diretos e indiretos as
partes energizadas.
O objetivo do Disjuntor/Fusível é proteger o produto contra falha de curto-circuito.
8. Diagramas elétricos e chaves de partida (orientativos)
O diagrama da Figura 8.1 orienta sobre a instalação que deverá ser realizada pelo cliente no Quadro de Distribui-
ção para o ramal de alimentação que será utilizado para a ligação do equipamento.
