• 26 •

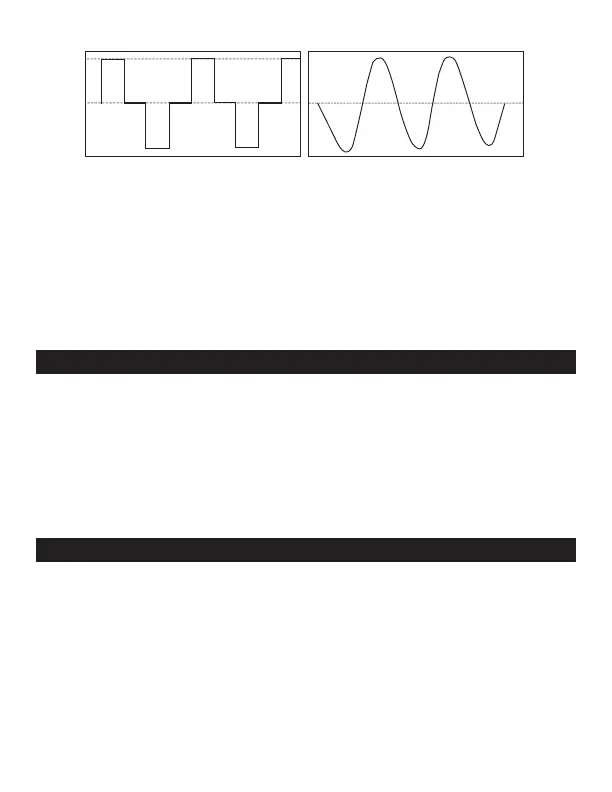

Forme d’onde sinusoïdale modiée
produite par le convertisseur
Schéma A Schéma B
Forme d’onde sinusoïdale pure
typique de la sortie de la maison AC
IMPORTANT : Si vous utilisez le convertisseur de puissance pour faire
fonctionner un chargeur de batterie, contrôler la température du chargeur
de batterie pendant environ 10 minutes. Si le chargeur de batterie est
anormalement chaud, débranchez-le de l’convertisseur immédiatement.
REMARQUE : Vous pouvez utiliser un cordon d’extension du convertisseur à
l’appareil sans diminuer de manière signicative la puissance étant générée par
le convertisseur. Pour de meilleurs résultats d’exploitation, la rallonge ne doit pas
être plus longue que 50 pieds.
4. FIXATION DU CONVERTISSEUR SUR UNE SURFACE PLANE
Pour votre convenance, le convertisseur peut être xé sur une surface plane,
horizontalement ou verticalement. La zone où le convertisseur est xé doit être
sèche, bien ventilée et à l’abri de toute matière combustible ou émanations.
1. Éteignez et débranchez le convertisseur.
2. Placez l’arrière de le convertisseur avec le support de xation contre une
surface plane et stable.
3. Attachez le convertissuer à la surface plane en employant des vis résistantes
à la corrosion.
5. CONNEXION DES CÀBLES DU CONVERTISSEUR
Le convertisseur et la source de puissance doivent être sur OFF.
IMPORTANT : S’assurer de raccorder votre convertisseur à une alimentation 12V
uniquement.
CONNEXION DU CONVERTISSEUR :
1. Repérer les bornes négative et positive en plastique sur le côté droit de le
convertisseur et retirer complètement les capuchons des bornes.
2. Installer l’oreille du câble positif (rouge) sur la vis de la borne positive (rouge).
Installer l’oreille du câble négatif (noire) sur la vis de la borne négative (noire).
Serrer chaque borne pour que le câble tienne bien.
