2
Mod.
2000-20S
Key No. Part Description Part No.
Clave Descripción del Repuesto No.de Rep.
Numéro Description de la pièce Pièce No.
Ball Cup
1A
Receptáculo del coinete 30122
Support due cossinet
Ball Cup
1B
Receptáculo del cojinete 31203
Support du cossinet
Ball Bearing Assembly
2
Mantaje de la arandela 30137
Assemblage billes de roulement
Bearing Cone
3
Receptáculo del cojinete 31199
Cone du cossinet
Spring, reel adjustment
4
Resporte de ajuste del cilindr i 31202
Ressort d'ajustment (moyeu)
Dust Washer
5
Arandela de proteccion contra el polvo 31200
Bague de protection contre la poussiere
Bearing Washer
6
Arondela de conjinete 31201
Rondelle de roulement
Ratchet Pawl
7
Trinquete 30316
Encliq.a rochete
Reel Assembly (key #3-6)
8
Montaje del cilindro (nos. de 3 a 6) A10512A
Assemblage du moyeu (compris les no 3 a 6)
Snap Ring, Axle
9
Aro en "E" del eje 30317-1
Anneau élastique de l'essieu
10 Hub Cap,
Tapacubo, Chapeau de moyeu 30926-3
11 Axle,
Eje, Essieu A30337A
Hex Nut, M10
12
Tuerca hexagonal, M10 A30733A
Écrou hexagonal M10
Wheel and Tire Assembly
13
Montaje de la rueda y llanta 10446-3
Assemblage roue et pneu
Hex Head Bolt M8X14
14
Perno de cabeza hexagonal M8X14 A30660A
Boulon à tête hexagonal M8X14
Cover Plate
15
Placa de la cubierta 30730
Plaquet de couverture
Left Side Plate
16
Placa lateral izquierda 10508-1
Fixation laterale gauche
Mod.
2000-20S
Key No. Part Description Part No.
Clave Descripción del Repuesto No.de Rep.
Numéro Description de la pièce Pièce No.
Right Side Plate
16A
Placa lateral derecha 10326-16
Plaque latérale droite
Retaining Ring
17
Aro de retención 30990
Anneau de retenue
Torsion Bar
18
Barra de torsión 10518
Barre de torsion
Left Pinion Gear
19
Engranaje del piñón izquierdo 30737-3
Engrenage à pignon gauche
Adjustment Screw (incl.in 16 & 16A) M8X25
20
Tornillo de ajuste (se incluye en 16 y 16A) M8X25 A30300A
Vis de réglage (compris dans 16 et 16A) M8X25
Right Pinion Gear
21
Engranaje del piñón derecho 30737-2
Engrenage à pignon droit
Cutter Bar Bolt M10X30
22
Tornillo de la barra de corte, M10X30 A31039A
Boulon M10X30 - barre des lames
Cutter Bar
23
Barra de corte A10305-4A
Barre des lames
Cutter Bar Stud
(incl.in nos. 16 & 16A)
24
Espárrago de la barra de corte 30519
(incl.en los nos. 16 y 16A)
Rivet - barre des lames
(compris dans les nos. 16 et 16A)
Wheel Adj.RH
25
Ajuste de la rueda derecha A10461A
Ajusteur pour la roue de droite
Wheel Adj.LH
26
Ajuste de la rueda izquierda A10461-1A
Ajusteur pour la roue de gauche
Trailing Wheel
27
Reuda seguidora 31066
Roue de derrière
Trailing Wheel Axle
28
Eje de la rueda seguidora A31067A
Essieu pour la roue de derrière
Rear Tie Tube
29
Tubo trasero de conexión A31065A
Attachement pour pneu de derrière

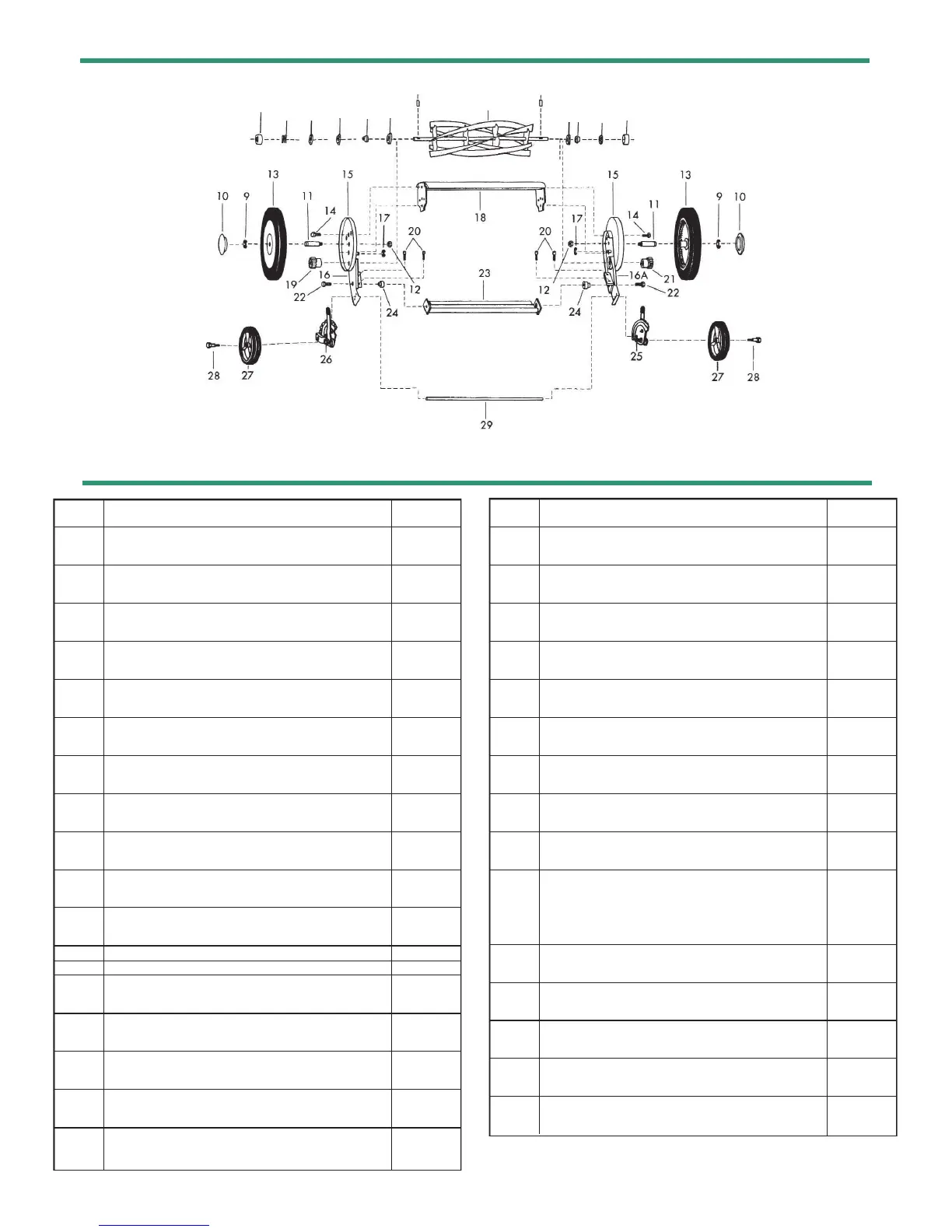

Mower Parts Piezas de la podadora Pièces pour tondeuse
Pa rt Nos. & ID Guide - Nos. de repuestos y guía de identificación - No. des pièces et guide d'identification
1B
4
6
2
3
5
7
8
7
5
5 3
2
1A
To Next Page
