Mower Parts
Piezas de la podadora Pièces pour tondeuse
6

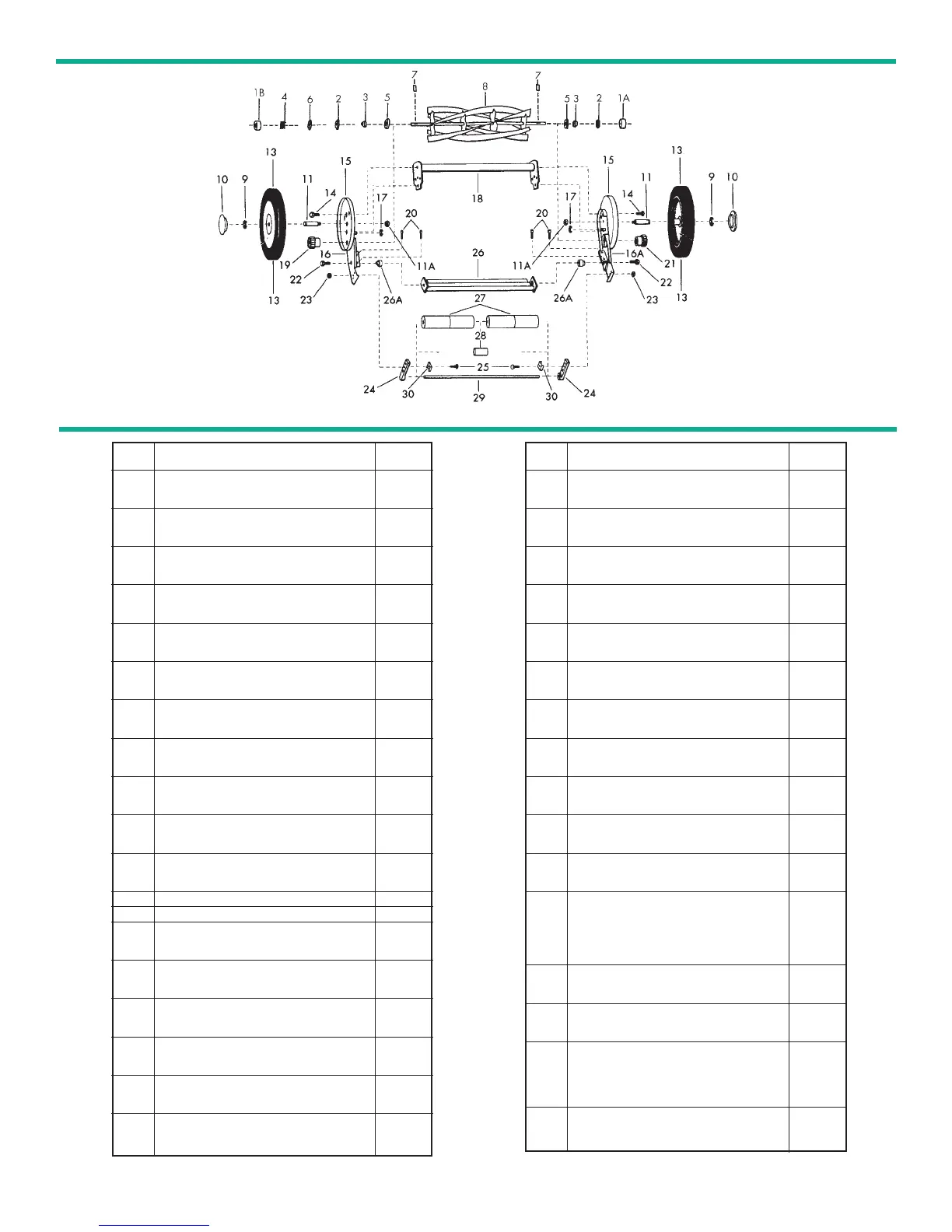

Part Nos. & ID Guide – Nos. de repuestos y guía de identificación – No. des pièces et guide d’identification
Mod.
415-16S
Key No. Part Description
Clave Descripción del Repuesto No.
Numéro Description de la pièce
Ball Cup
1A Receptáculo del cojinete 30122
Support du coussinet
Ball Cup
1B Receptáculo del cojinete 31203
Support du coussinet
Ball Bearing Assembly
2 Mantaje de la arandela 30137
Assemblage billes de roulement
Bearing Cone
3 Receptáculo del cojinete 31199
Cone du coussinet
Spring, reel adjustment
4 Resporte de ajuste del cilindri 31202
Ressort d’ajustment (moyeu)
Dust Washer
5 Arandela de protección contra el polvo 31200
Bague de protection contre la poussiere
Bearing Washer
6 Arondela de conjinete 31201
Rondelle de roulement
Ratchet Pawl
7 Trinquete 30316
Encliq. a rochete
Reel Assembly (key #3-6)
8 Montaje del cilindro (nos. de 3 a 6) 10506-1
Assemblage du moyeu (compris les no 3 à 6)
Snap Ring, Axle
9 Aro en "E" del eje 30317-1
Anneau élastique de l’essieu
10 Hub Cap, Tapacubo, Chapeau de moyeu 30926-3
11 Axle, Eje, Essieu 30337
Hex Nut, 3/8”-16
11A Tuerca hexagonal, 3/8”-16 30733
Écrou hexagonal 3/8”-16
Wheel and Tire Assembly
13 Montaje de la rueda y llanta 10446-3
Assemblage roue et pneu
Hex Head Bolt 5/16”-18 x 1/2”
14 Perno de cabeza hexagonal 5/16”-18 x 1/2” 30660
Corps de boulon à tête hexagonale
5/16”-18 x 1/2”
Cover Plate
15 Placa de la cubierta 30730
Plaque couvercle
Left Side Plate
16 Placa lateral izquierda 10508-1
Fixation latérale gauche
Right Side Plate
16A Placa lateral derecha 10326-16
Plaque latérale droite
Mod.
415-16S
Key No. Part Description
Clave Descripción del Repuesto
No.
Numéro Description de la pièce
Retaining Ring
17 Aro de retención 30990
Anneau de retenue
Torsion Bar
18 Barra de torsión 10492-1
Barre de torsion
Left Pinion Gear
19 Engranaje del piñón izquierdo 30737-3
Pignon gauche
Adjustment Screw (incl. in 16 & 16A)
20 Tornillo de ajuste (se incluye en 16 y 16A) 30300
Vis de réglage (compris dans no 16 et 16A)
Right Pinion Gear
21 Engranaje del piñón derecho 30737-2
Pignon droit
Cutter Bar Bolt 3/8”-16 x 1 1/8”
22 Tornillo de la barra de corte, 3/8”-16 x 1 1/8” 31039
Boulon de la barre de coupe 3/8”-16 x 1 1/8”
Wing Nut 5/16”-18
23 Tuerca de mariposa/orejas de 5/16”-18 31003
Écrou à oreilles 5/16”-18
Roller Bracket
24 Soporte del rodillo 30321
Support de rouleau
Carriage Bolt 5/16”-18 x 1 1/16”
25 Perno de carruaje, 5/16”-18 x 1 1/16” 30119-5
Boulon de carrosserie de 5/16”-18 x 1 1/16”
Cutter Bar
26 Barra de corte 10305-2
Barre de coupe
Cutter Bar Stud
(incl. in nos. 16 & 16A)
26A Espárrago de la barra de corte 30519
(incl. en 16 y 16A)
Goujon de la barre de coupe
(compris dans no 16 et 16A)
Roller Section
27 Sección del rodillo 31195
Section de rouleau
Roller Spacer
28 Espaciador del rodillo 30071-8
Séparateur de rouleau
Roller Tube,Tubo del rodillo, Tube de rouleau 30319-2
29
Complete Roller Assembly
Montaje completo del rodillo 10510
Assemblage rouleau complet
Roller Bracket Clamp
30 Sujetador del soporte del rodillo 31006
Collier de support de rouleau
