HERRAMIENTAS REQUERIDAS
• Llave de extremo abierto de 7/16 pulg.
PARA EXTRAER LA UNIDAD DEL
CARTÓN
1. Cortar la parte superior del cartón.
2. Extraer los soportes delantero y trasero y el paquete
de información.
3. Cortar la parte trasera del cartón y rodar la unidad
hasta sacarla del cartón.
4. Extraer la envoltura protectora.
MONTAJE
1. Desplegar y ajustar el manillar.
2. La varilla del selector de velocidad viene
empaquetada en el manillar con la tornillería en su
posición. Extraer la horquilla y la arandela, insertar el
extremo doblado de la varilla a través del orificio de
giro de la manivela de control de velocidad, colocar la
arandela en la varilla y afianzar con la horquilla.
3. Montar la bolsa de recolección del césped sobre el
bastidor de la bolsa.
4. Configurar el cortacésped para el embolsado, la
descarga lateral o el pajote. Consultar
Configuraciones del cortacésped
en la sección
Funcionamiento
.
5. Cargar completamente la batería. Consultar
Mantenimiento y ajustes.
6. Comprobar la característica de control del motor/
cuchilla. El motor y la cuchilla deben detenerse en 3
segundos en el momento en que el control del
manillar se libera.
7. Llenado del depósito de combustible Consultar la
sección
Funcionamiento
.
Literature
Pack

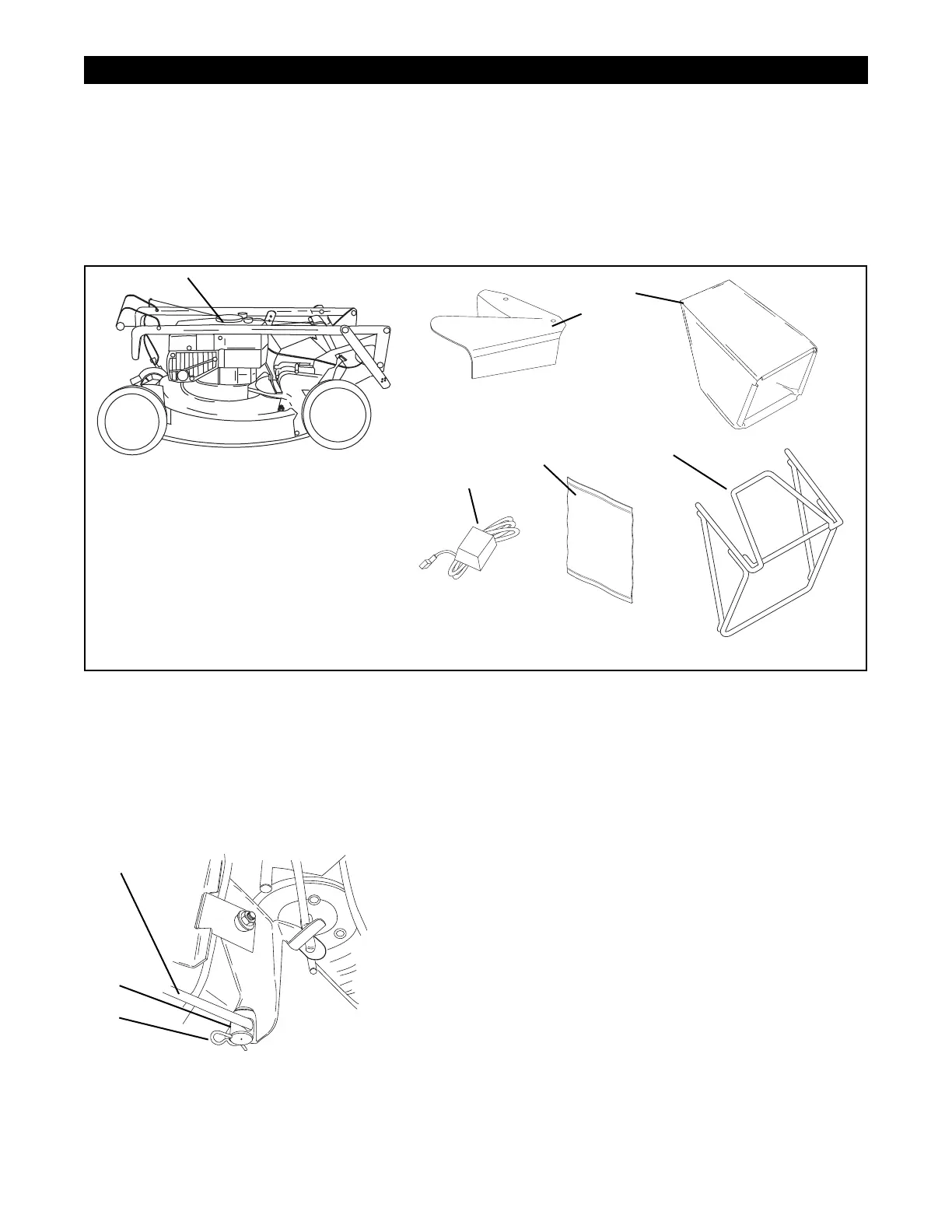

1. Unidad cortacésped
2. Tolva de descarga
3. Bolsa de recolección del césped
4. Bastidor de la bolsa de recolección
del césped
5. Juego de información
6. Cargador de la batería (arranque eléctrico)
OM0350
2
3
1
4
5
OM0311
OM0330
OM0320
OM0340
6
OM0560
Figura 4
OM0300
1. Varilla del
selector de velocidad
2. Arandela y horquilla
3. Manivela de control
de velocidad
1
2
3
Figura 5
MONTAJE
