R1387 DCM2461/SCRIGNO | pág. 8
SPA

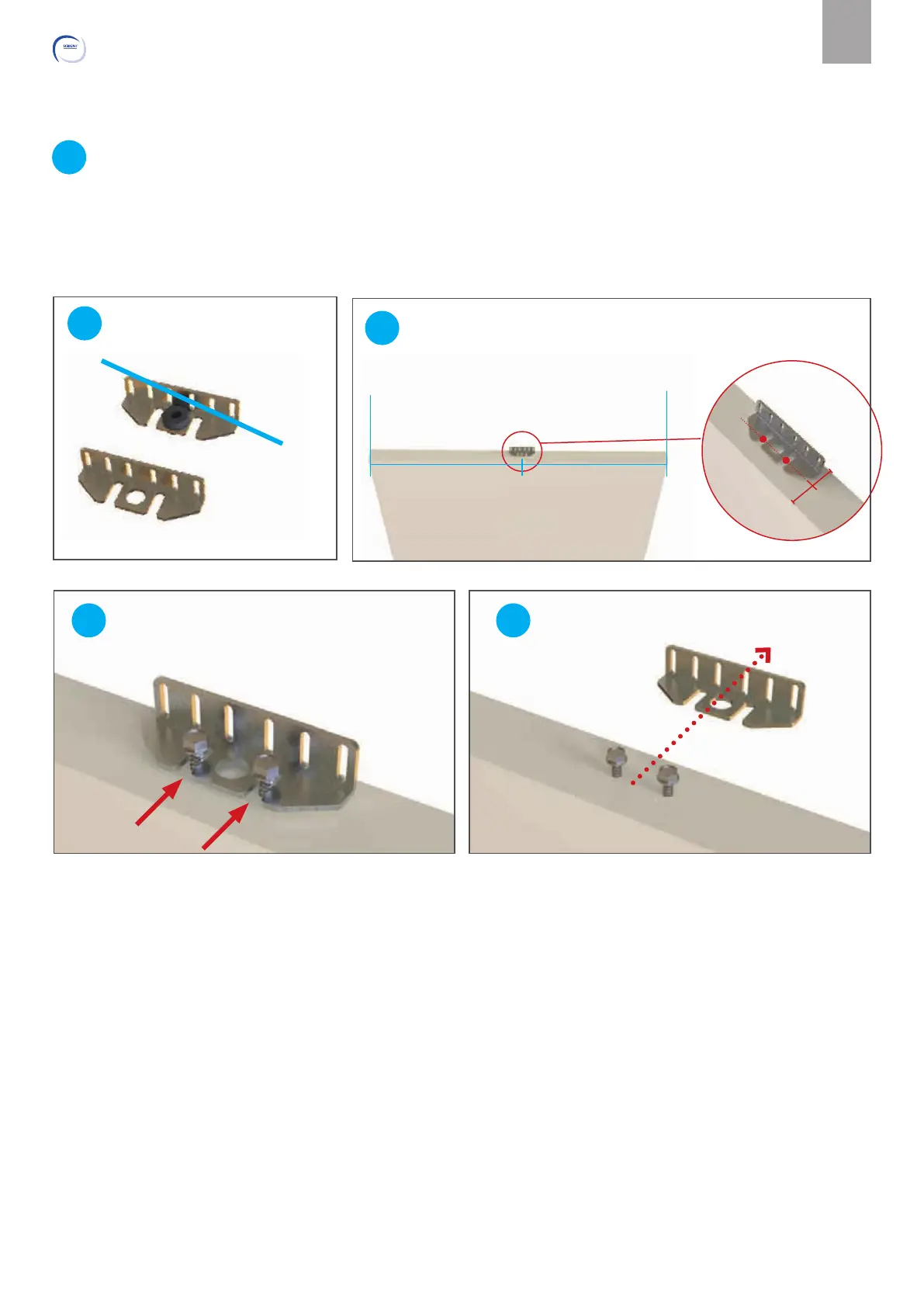

Fijar los dos tornillos de cabeza hexagonal, sin
apretarlos a fondo.
Quitar la abrazadera.
C D
Marcar la posición de los dos orifi cios en el centro de la puerta,
utilizando la abrazadera como referencia. Perforar la puerta con una
broca adecuada.
B
Tope de
cierre
Tope de
apertura
=
=
Kit Essential PRO
Predisponer la abrazadera de
unión de la correa según el
modelo de premarco SCRIGNO.
A
16
MONTAJE DE LA ABRAZADERA DE UNIÓN PARA PREMARCO
BASE Y DOORTECH
Kits BASE y
DOORTECH
(quitar el anillo de
goma)
2.0
