R1387 DCM2461/SCRIGNO | pagina 4
ITA
Verifi care che la lunghezza del cavo fornito (4,5metri, compresa la parte all'interno del profi lo in metallo)
sia su ciente per coprire la distanza dal motoriduttore alla centrale di comando.
Il cavo non deve essere allungato né giuntato.
B
Nel caso il kit venga comandato anche con il pulsante (o i 2 pulsanti) a muro i contatti di apertura-chiusura
devono essere contatti puliti, NON CONTATTI ALIMENTATI.
I pulsanti a muro (e/o la domotica) devono dare un impulso, NON un comando continuo, devono funzionare
come pulsanti INSTABILI: una volta rilasciati devono tornare automaticamente nella posizione iniziale.
C
Verifi care il corretto scorrimento della porta nel binario e rimuovere eventuali sistemi di fi ne-corsa ad
aggancio o blocco se presenti.
D
È utile predisporre un interruttore ON-OFF (non fornito), collegato alla scheda (vedi.pag. 11 punto 32), per
disabilitare l'azionamento e la richiusura automatica.
E
Per misure di porta inferiori a 800mm in larghezza, l'asta va accorciata, sfi lando con cautela il cavo al suo
interno, e reinserendolo dopo aver verifi cato che non vi siano bordi taglienti.
Il sistema non permette la totale scomparsa della porta nel controtelaio. Resteranno in vista circa 65mm.
F
Tutti i componenti (meccanici ed elettronici) vanno posizionati in vani accessibili ed ispezionabili con facilità, al
riparo da umidità ed agenti atmosferici.
A
30mm
Distanza corretta
fra porta e binario

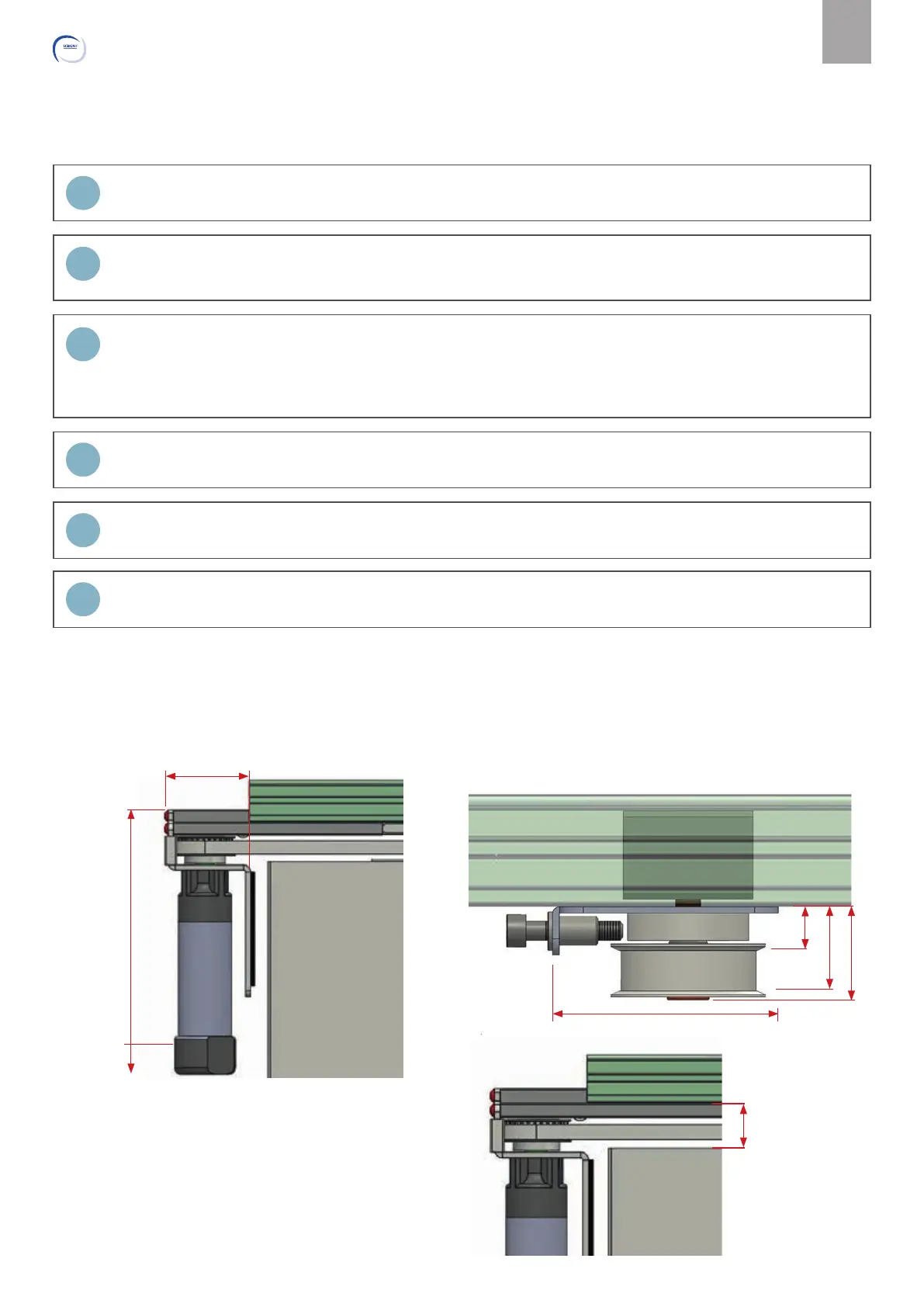

Dimensioni del kit
Motoriduttore con sta a di aggancio al controtelaio Puleggia condotta con tendicinghia
VERIFICHE PRELIMINARI
65
70
210
15
27
30
Controllare che siano presenti tutti i componenti del kit.
