R1387 DCM2461/SCRIGNO | pagina 5
ITA
30mm
Avvitare, senza serrare a fondo, la vite di
fi ssaggio della puleggia, rispettando la misura
minima di 30mm.
2

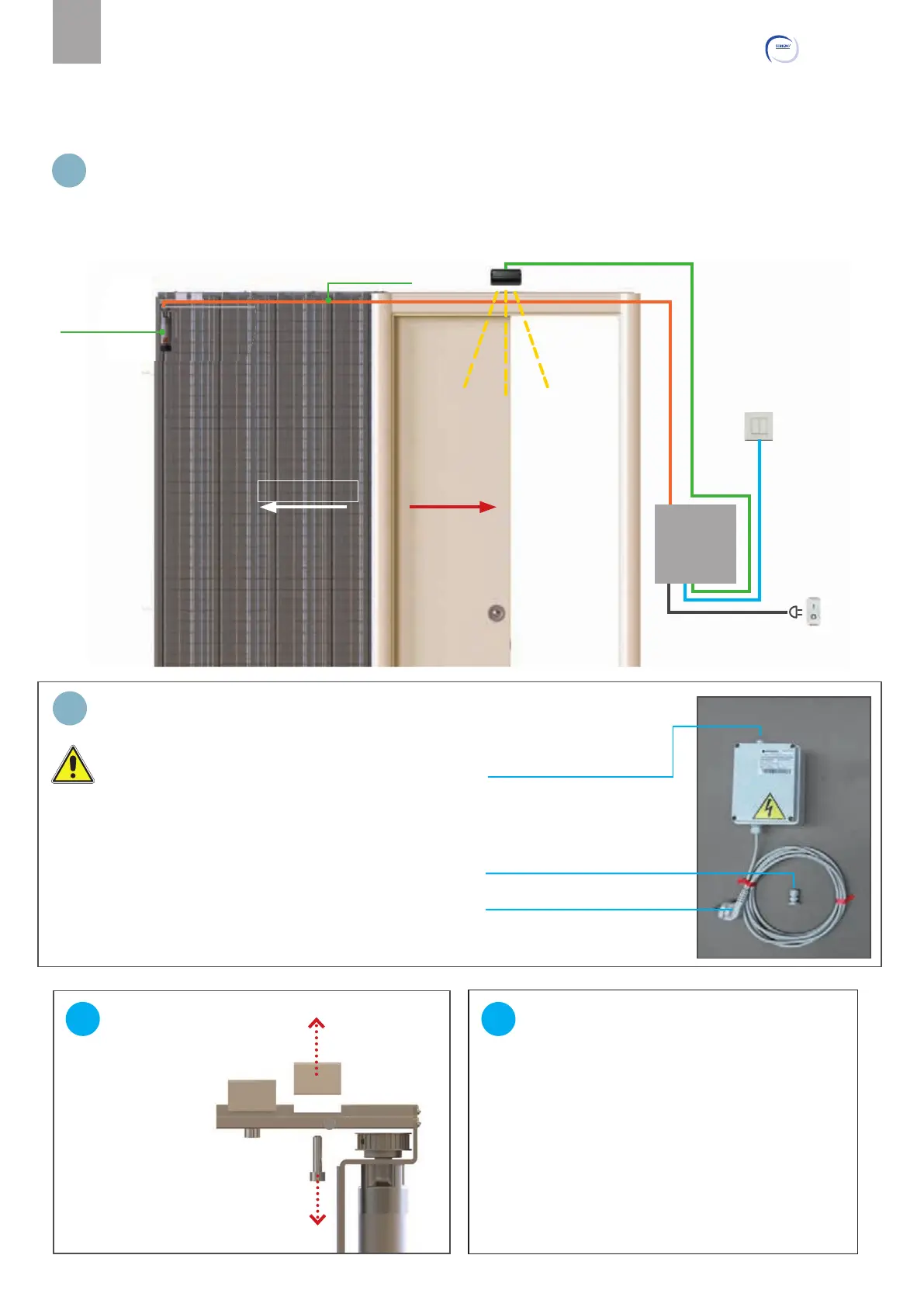

FASI DI INSTALLAZIONE
Il motore va installato nella testa del binario dove si trova la battuta di apertura della porta.
Rimuovere la porta, i carrelli ed il fermo di battuta (se presenti), prima di iniziare l'installazione del kit.
G
Smontare il blocchetto
posteriore.
Versione DOORTECH:
Smontare entrambi i blocchetti e sostituirli con
quelli per la versione Doortech.
Rimontare il blocchetto anteriore.
Pulsanti
(optional)
230V
Rivelatore radar
(optional)
CHIUSURAAPERTURA
Cavo motore
Motore
Elettronica
1 1a
Interruttore
bipolare
PREDISPOSIZIONI ELETTRICHE
CONNETTORE PG per CAVO
PULSANTI (non fornito)
Nota: la posizione di uscita dei cavi potrebbe
di erire da quella indicata a fi anco.
Attenzione: le operazioni di predisposizione
elettrica vanno eseguite esclusivamente da
personale specializzato.
Posizionare la scatola di derivazione in
posizione accessibile, nella zona della battuta
di chiusura della porta, verifi cando che la
lunghezza del cavo del motore sia su ciente.
Il cavo non può essere allungato ne giuntato!
INGRESSO CAVO DEL
MOTORE
CAVO ALIMENTAZIONE 230V
H
2.0
