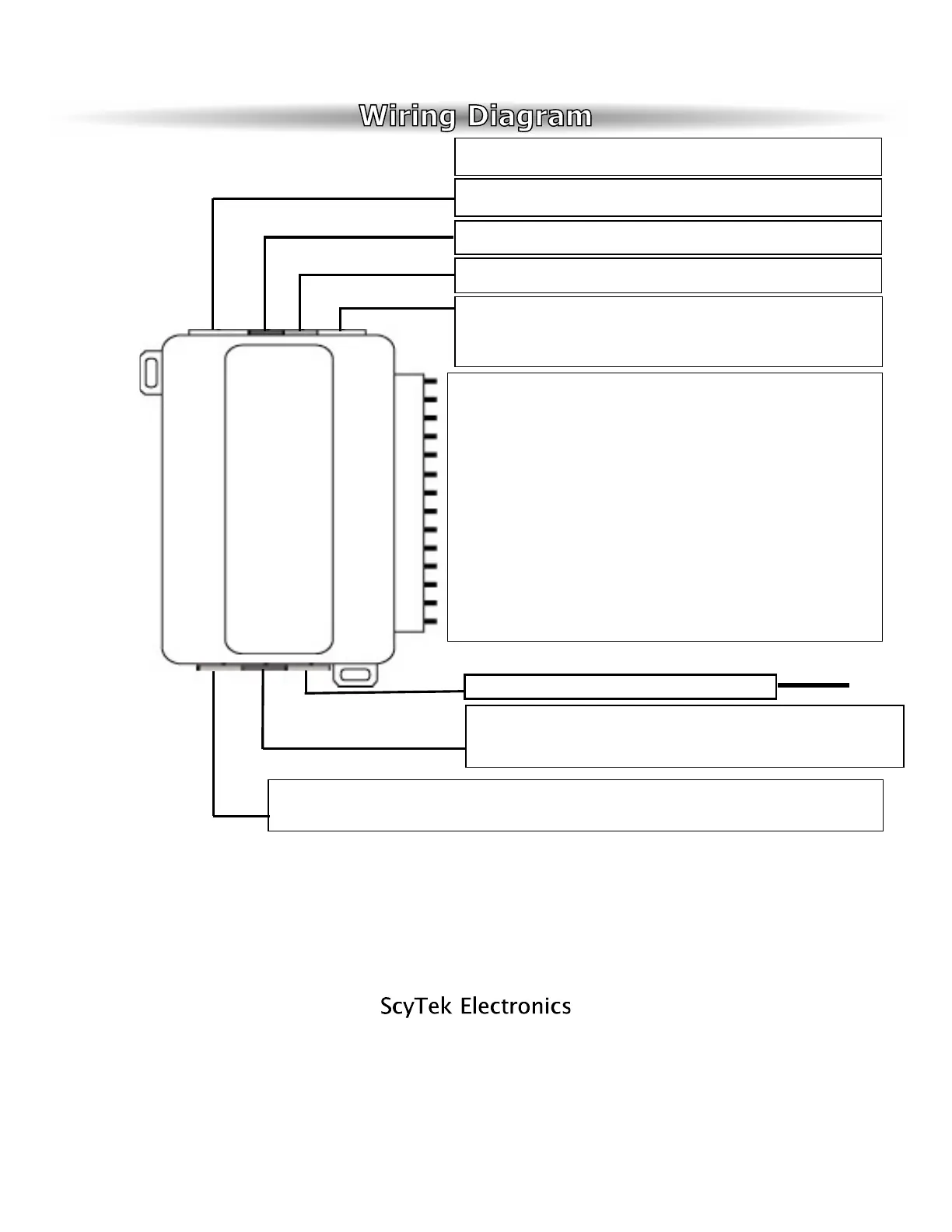

Red (+) Constant Power Input
White (+)/(-) Selectable Light Flash Output
Brown (+) 2A Siren output
Blue/White (-) 500 mA Passenger Unlock Out (-)
White/Red (-) 500mA Channel 2 Output
Orange (-) 500 mA Armed Outpu
Brown/White (-) 500 mA Horn Output
Black/White (-) 500mA Dome Light Out
Blue (-) Hood/Trunk Trigger Input, (zone 5)
Gray (-) 500mA Channel 1 Output,Trunk
Yellow (+) Ignition In 12V
Black (-) Chassis Ground Input
Violet (+) Door Trigger Input, (zone 4)
Green (-) Door Trigger Input, (zone 4)
External Receiver Antenna G777/A777
Green Factory Alarm Upgrade Arm Input (+)
Red Factory Alarm Upgrade Disarm Validation Input (+)
Blue Factory Alarm Upgrade Disarm Input (+)
Remote Start: Some cars may require StartLink Relay Pack and
Data Bus Port: bypass Module, ADS ALCA
G777,G27
A777,A20,A15 Vehicle Security And Engine Starter Series.
Additional Optional Sensor (zone 2)
Valet /Override Switch (Blue Connector)
LED (Red Connector)
Green Lock Output (-) 500mA
Red Empty
Blue Unlock Output (-) 500mA
SCYTEK SECURITY/STARTER
BUILT-IN SMART SHOCK
SENSOR
Harness Optional
For Detailed User & Installation Manual Refer To
www.scytek.net
For Built-In Scock Sensor adjustment refer to page 9
