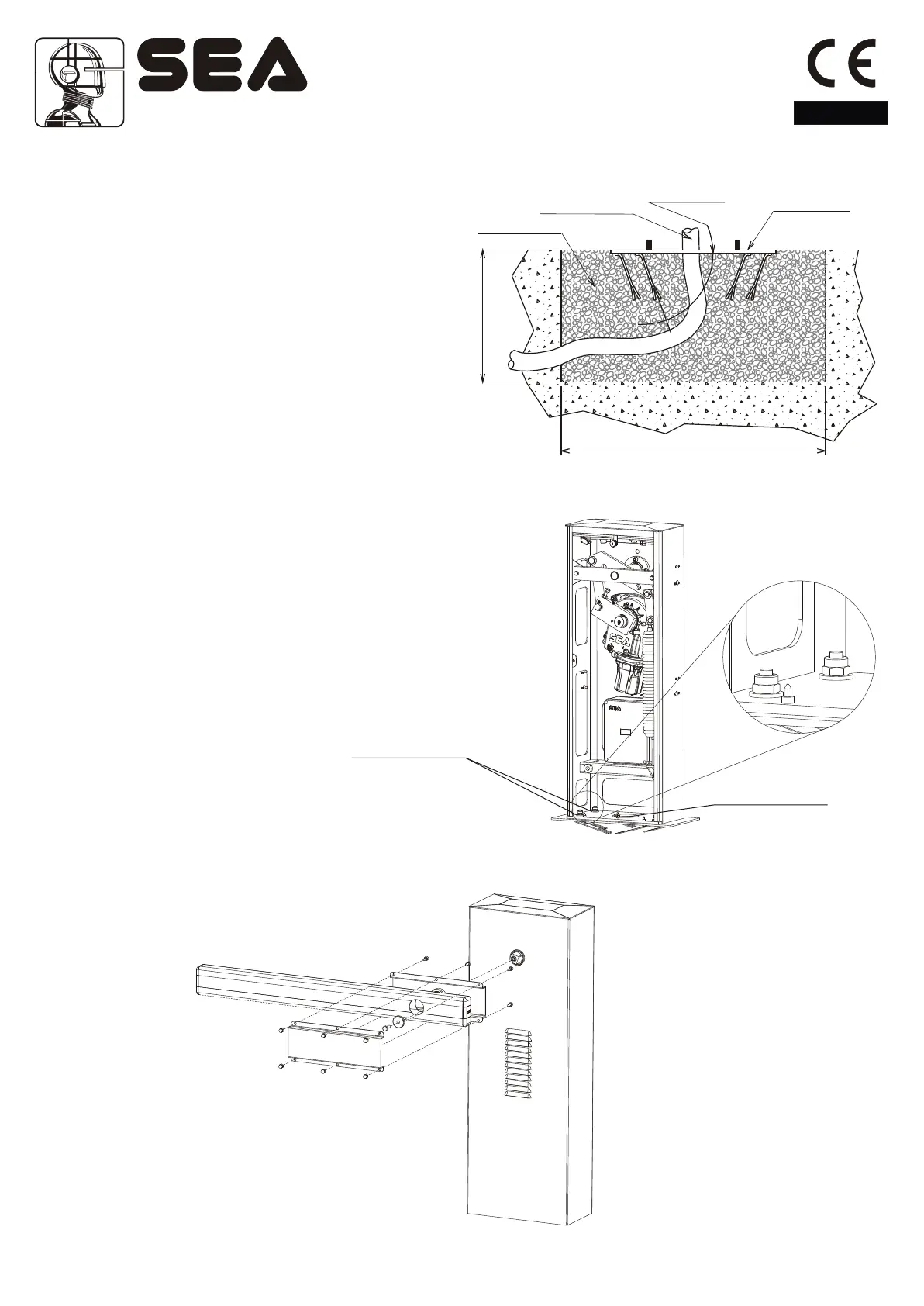

3) Operación de fijación de la base de anclaje
- Realizar en el suelo un desfonde de 800x600x400 mm en
profundidad.
- Ampliar las zancas de la base de anclaje de casi 60° (Figura 8).
- Llenar el desfonde de hormigón R425 y colocar la base de
anclaje como en la figura 8.
- Nivelar la placa con atención.
* La placa tiene un agujero central destinado al pasaje de los
cables eléctricos, por eso, antes de llenar el desfonde de
hormigón,asegurarse que sobre el agujero termina una vaina
para cables eléctricos en conformidad con la legislación
vigente.
4) Operación de fijación de la caja sobre la base de anclaje
- Colocar la caja haciendo corresponder los agujeros a la base
con los tornillos que sobresalen desde la base de anclaje.
- Asegurarse que la vaina para los cables haya pasado por el
agujero grande a la base de la caja.
- Cerrar la caja a la base de anclaje enroscando con atención las
tuercas y las arandelas provistas.
Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
®
Fig. 9
5) (Fig. 10)Montaje del mástil
Fig. 10
36
Español
Tuercas y
arandelas
de fijaciòn
Agujero para la vaina
cables electricos
Hormigòn
Base de anclaje
a nivelar
Vaina para
cables
Abertura
zancas 60°~
Rev. 00 - 04/201067411035
Fig. 8
400
800
