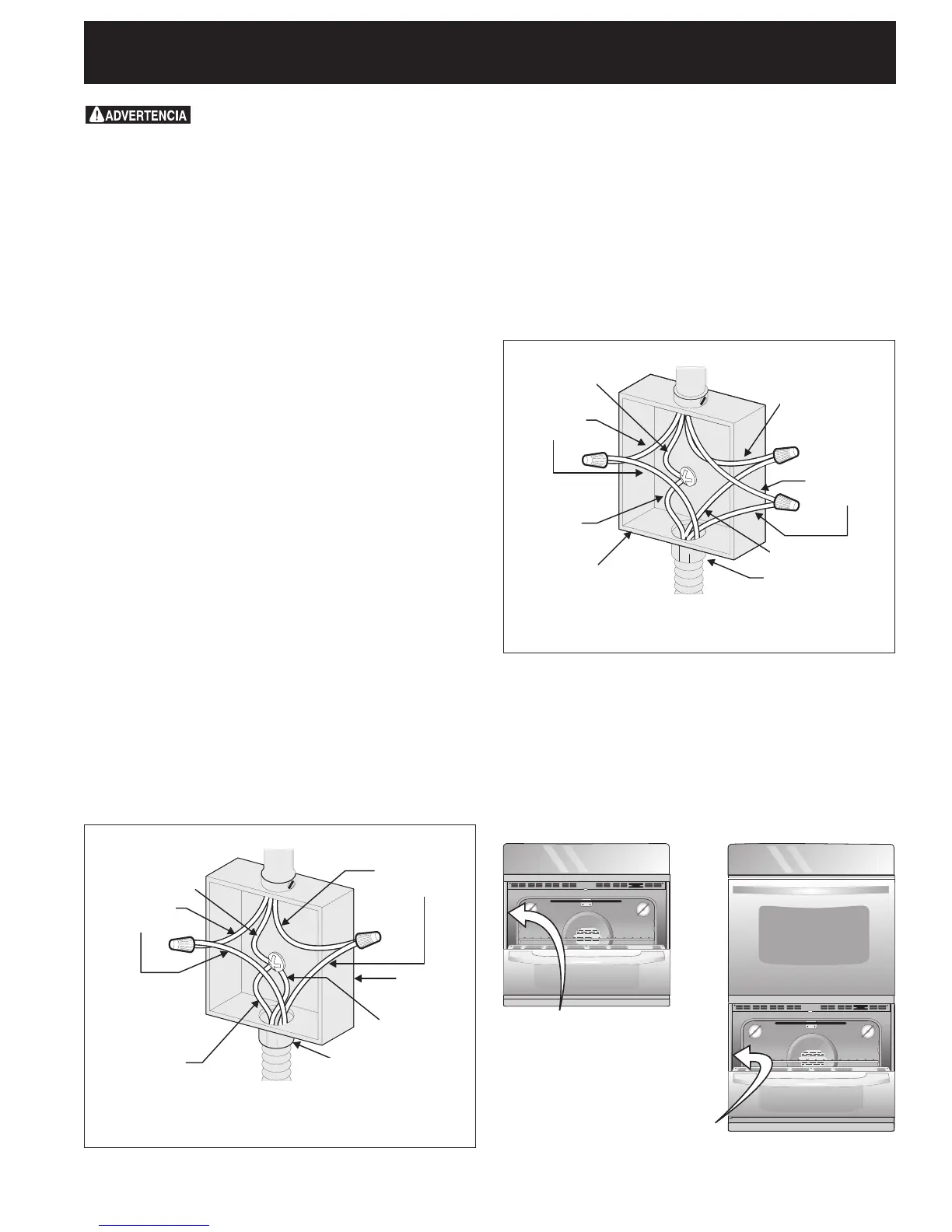

INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED
Figura 5 - CAJA DE EMPALMES
DE 3 ALAMBRES PUESTA A TIERRA
Cable desde el suministro de energía
Cable de la estufa
Alambre
desnudo
Alambre
rojos
Caja de
empalmes
Conductor de
unión listado-UL
(o CSA)
Alambre verde
o desnudo
Alambre
desnudo
Alambre
negros
( Si su electrodoméstico está equipado
con un conductor neutro blanco.)
Este electrodoméstico está fabricado con un
suministro eléctrico neutro blanco y un alambre de
cobre conectado al armazón. El armazón esta puesto
a tierra por un enlace de la conexión a tierra con la
conexión del neutro al final de la línea eléctrica, si es
usado en los estados unidos una nueva instalación
de circuito de bifurcación (1996 NEC), casa rodante,
vehículos recreacionales, o donde los códigos locales
no permitan poner a tierra mediante el neutro
(blanco) o en Canadá, desconectar la conexión
blanca de la verde y utilizar la conexión a tierra para
poner a tierra la unidad de acuerdo a los códigos
locales, conectar el neutro al circuito de bifurcación-
conductor neutro de manera usual. Ver Figura 6. Si
su electrodoméstico va a ser conectado a una caja de
conexión puesta a tierra de 3 cables (en los estados
unidos solamente), donde los códigos locales
permitan conectar el conductor de poner a tierra-
electrodoméstico con el neutro (blanco) ver Figura 5.
NOTA AL ELECTRICISTA: Los conductores de cable
blindados provistos con este artefacto son aprobados por
UL para la conexión al alambrado de casa de un calibre
mayor. El aislamiento de los conductores está calificado
para temperaturas más altas que las del alambrado de
la casa. La capacidad de corriente del conductor está
gobernada por la calificación de la temperatura del
aislamiento alrededor del alambre en vez de solamente el
calibre del alambre.
Donde los códigos locales permitan conectar el
conductor de puesta a tierra del electrodoméstico al
neutral (blanco) (Solamente en los Estados Unidos)
(vea figura 5):
1. Desconecte el suministro eléctrico.
2. En el caja de juntas: conectar el aparato y los cables
residenciales como se muestra en la figura 5.
Ubicación del número de modelo y de serie
La placa con el número de serie está ubicada en la guarnición
interior lateral del horno y se puede ver cuando se abre la
puerta.
Cuando haga pedidos de repuestos o solicite información
con respecto a su horno, esté siempre seguro de incluir el
número de modelo y de serie y el número o letra del lote de
la placa de serie de su horno.
Modelos con un solo
horno- la placa de serie está
ubicada aquí.
Modelos con un horno
doble- la placa de serie
está ubicada aquí.
Si el horno se usa en una instalación de circuito de
ramal nuevo (1996 NEC), en una casa rodante, en
un vehículo para recreación o si los códigos locales
NO permiten la conexión a tierra a través del cable
neutral (blanco), el armazón del electrodoméstico
NO TIENE QUE estar conectado al alambre neutro
del sistema eléctrico de 4 alambres. (ver figura 6):
1. Desconecte el suministro eléctrico
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodoméstico.
3. En el caja de juntas: conectar el aparato y los cables
residenciales como se muestra en la figura 6.
Figura 6- CAJA DE EMPALMES
DE 4 ALAMBRES PUESTA A TIERRA
Alambre
desnudo
Cable desde el suministro de energía
Alambre
verde o
desnudo
Cable de la estufa
Caja de
empalmes
Conductor de
unión listado-UL
(o CSA)
Alambre
blanco
Alambre
rojos
Alambre
negros
Alambre blanco
