INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED

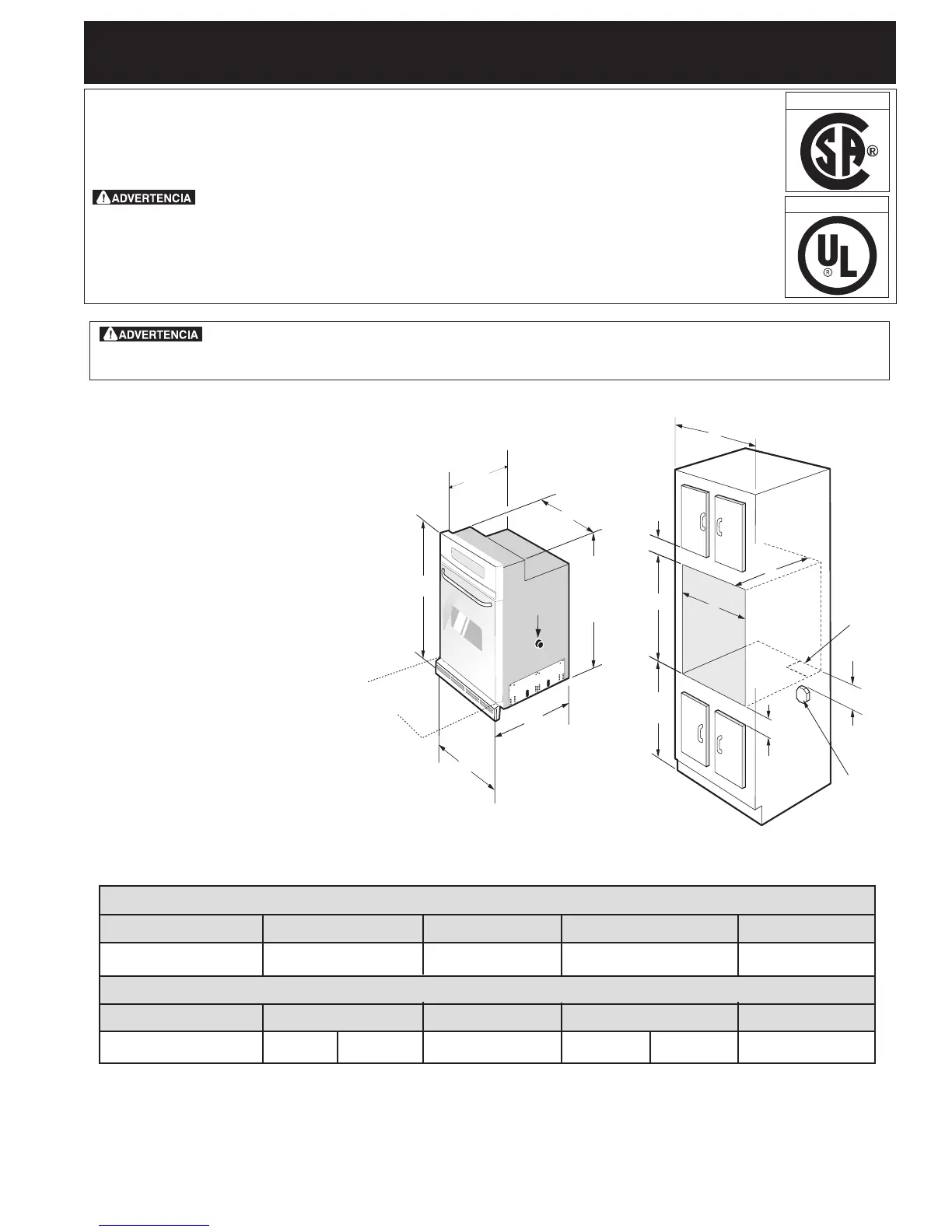

Figura 1- MODELOS CON UN SOLO HORNO
(Modelos de horno doble vea la Figura 2)
P/N 318201537 (0909) Rev. A
English – pages 1-8
Español – páginas 9-16
Todas las dimensiones se dan en pulgadas (cm).
No quite los separadores (si los hay) de los muros laterales o/y de la parte posterior del horno emportado.
Estos espaciadores centran el horno en el espacio provisto. El horno debe estar centrado para prevenir una concentración
excesiva de calor que podría resultar en daños por el calor o un incendio.
NO INSTALE ESTE HORNO 24" EN LA PARTE DE ABAJO DE UN ARMARIO DE COCINA QUE TIENE UN MOSTRADOR ENCIMA.
NOTAS
1. La basa debe poder sostener 150 libras (68
kg.)
2. Deje por lo menos 19 3/8" (49.2 cm) de
espacio libre para la profundidad de la
puerta cuando esta abierta.
3. La dimensión G está primordial para
instalar correctamente el horno de pared.
Si el adorno del armazón del horno no
topa contra el armario, o si escuche un
ruido, verifique si la dimensión G está en
conformidad con la dimensión requerida.
4. Para un recortado con altura de más de
H dimensión vea "Ajustando la Altura
del Horno" seccion.
DIMENSIONES DEL APARATO
DIMENSIONES DEL HUECO Y ANCHURA DEL ARMARIO
MODELO Min. F Max. G (Min.)
Min. H Max.
I
MODELO A
B C
D
Horno de pared
24" (61 cm)
Horno de pared
24" (61 cm)
23 7/8 (60.6)
31 7/16 (79.9)
21¾ (55.2)
25 3/16 (64)
22 (55.9)
22½ (57.2)
23½ (59.7) 27 5/8 (70.2) 24 (61) Min
28 (71.1)
Imprimido en los Estados Unidos
PARA SU SEGURIDAD: No almanece ni utilice gasolina u otros vapores y líquidos
inflamables en la proximidad de este o de cualquier otro artefacto.
El primer paso para su instalación debe de ser el de medir las dimensiones de la apertura
y compararlas con las que se indican en el cuadro de dimensiones del hueco de la figura 1.
Posiblemente encontrará que algún trabajo de carpintería será necesario.
LA INSTALACIÓN Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR
CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE
ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
Canadá
Estados Unidos
A
B
C
D
H
F
I
Puerta Abierta
(vea la nota 2)
3" (7.6 cm)
Max.
G
Agujero a
la derecha
para el cable
y la caja de
empalme
eléctrica.
Caja de
empalme
eléctrica
1½"
(3.8 cm)
Min.
2" (5.1cm)
Max.
Espaciador
27½" min.
(78.7 cm) min.
29
1
/
8
" max.
(74 cm) max.
23
1
/
8
"
(58.7 cm)
31"*
(78.7 cm)
* Distancia sugerida desde el suelo es 31" (78.7 cm).
La distancia mínima requerida es 4½" (11.4 cm).
