Seav LRX 2035 Compact - Características Funcionais

Rev.3.0 del 13/06/2016
QUADRO ELETRÓNICO
LRX 2035 Compact
Central eletrónica monofásica para a automação de
basculantes e portas de enrolar com rádio-receptor integrado.
- Mod. LG 2035 Compact : Sem rádio-receptor
- Mod. LRS 2035 Compact : 433,92 Mhz
- Mod. LRS 2035 SET Compact : 433,92 Mhz “narrow band”
- Mod. LRH 2035 Compact : 868,30 Mhz “narrow band”
CARACTERÍSTICAS TÉCNICAS:
- Alimentação : 230 Vac 50Hz 2,5W máx.
- Saída intermitente : 230 Vac 50Hz
100W Resistive Load max.
50W Inductive Load max.
- Saídas motor : 230 Vac 50Hz 500 W máx.
- Saída alimentação aux : 24 Vac 1,5 W máx.
- Entradas Botão e Disp. Seg. : 24 Vdc
- Temperatura de funcionamento: -10 ÷ 55 ℃
- Receptor rádio : ver modelo
- Transmissores op. : 12-18 Bit ou Rolling Code
- Códigos TX máx. em memória : 7
- Dimensões caixa : 99x50x28mm.
- Contentor : ABS V-0 ( IP44 uso interno ).

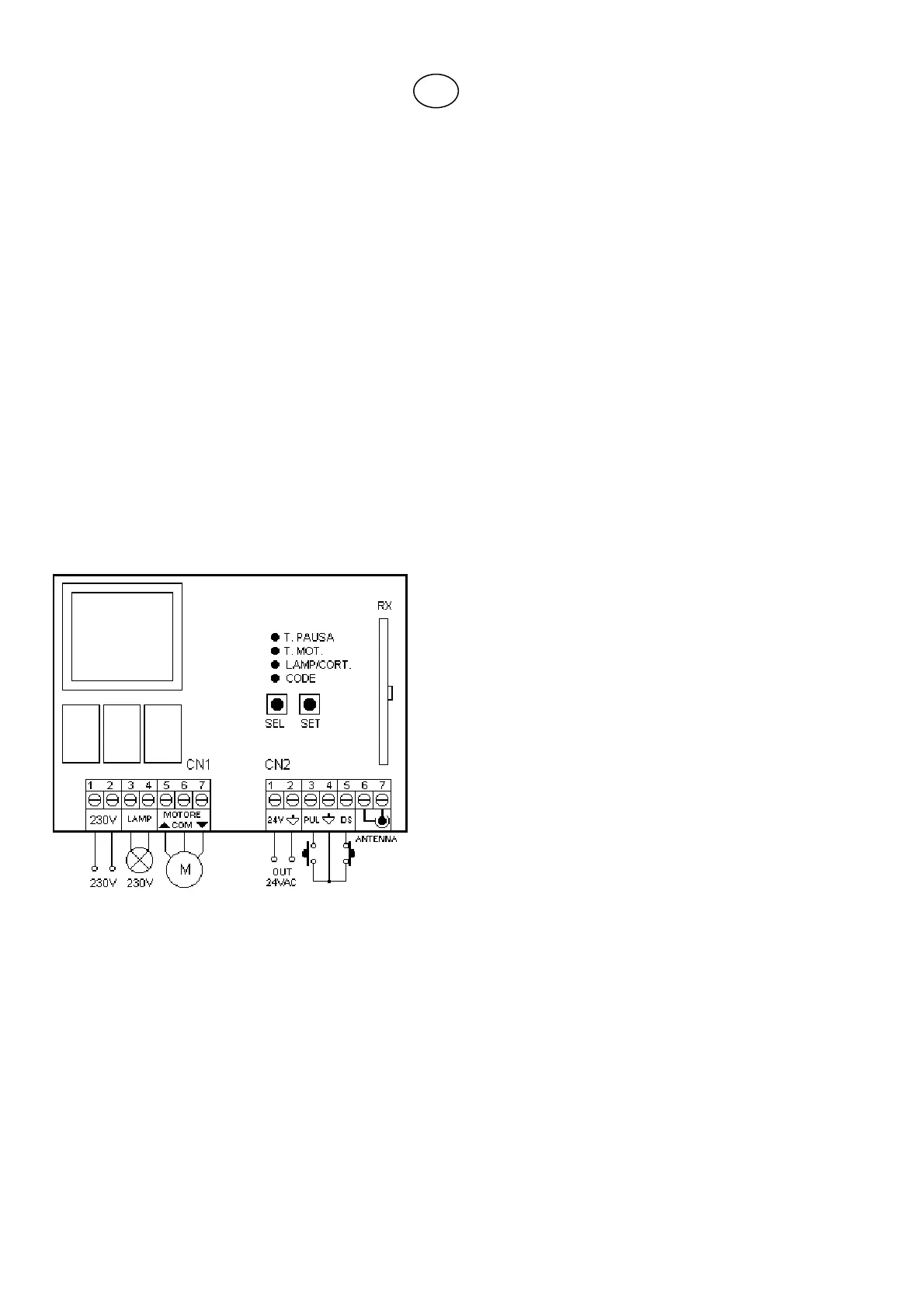

LIGAÇÕES DA PLACA DE BORNES:
CN1:
1 : Entrada linha 230 Vac (Fase).
2 : Entrada linha 230 Vac (Neutro).
3 : Entrada intermitente 230 Vac (Neutro).
4 : Entrada intermitente 230 Vac (Fase).
5 : Saída motor subida.
6 : Saída motor comum.
7 : Saída motor descida.
CN2:
1 : Saída alimentação serviços 24 Vac 1,5 W.
2 : Saída alimentação serviços 24 Vac 1,5 W.
3 : Entrada do botão de comando abre-fecha (NA).
4 : Entrada GND comum.
5 : Entrada do dispositivo de segurança 1 (NC).
6 : Entrada massa antena.
7 : Entrada polo quente da antena.
CARACTERÍSTICAS FUNCIONAIS:
Funcionamento Passo-a-Passo:
Utilizando tanto o rádio-controlo (LED CODE aceso ) quanto a
botoeira em baixa tensão ( PUL ) para acionar o cerramento,
obtém-se o seguinte funcionamento:
o primeiro impulso comanda a abertura até esgotar o tempo
motor, o segundo impulso comanda o fechamento do
cerramento; envia-se um impulso antes de esgotar o tempo
motor, a central efetua a parada do movimento.
Um outro comando determina o restabelecimento do
movimento no sentido oposto.
Fechamento automático:
A central permite fechar o cerramento no modo automático,
sem o envio de comandos suplementares.
A escolha deste modo de funcionamento está descrita no modo
de programação do Tempo de pausa.
Dispositivo de segurança :
A central permite a alimentação e a conexão de Fotocélulas,
Bordas de segurança pneumáticas (NC).
A intervenção na fase de abertura não é considerado e na fase
de fechamento provoca a inversão do movimento.
Importante: Esta entrada quando não utilizada deve ser ligada
em ponte.
Funcionamento com vários modelos de Comandos rádio
É possível programar vários modelos de comandos de rádio:
memorizando um código (1 tecla) obtém-se o funcionamento
cíclico Passo-Passo (Subida – Stop - Descida); memorizando
dois códigos (2 teclas) diferentes, obtém-se comandos
distintos, o primeiro para a subida e o segundo para a descida;
memorizando um comando de rádio da série BeFree (3 teclas)
obtém-se comandos distintos, o primeiro para a subida, o
segundo para o Stop e o terceiro para a descida.
26 Funcionamento com comando de rádio 1 Tecla:
Utilizando o comando rádio com uma só tecla, obtém-se o
seguinte funcionamento: o primeiro impulso comanda a Subida
até terminar o tempo motor. O segundo impulso comanda a
Descida da persiana ou do toldo; se um impulso chegar antes
do fim do tempo motor, a central efectuará a paragem da
persiana ou do toldo, um ulterior impulso efectuará a retomada
do movimento no sentido oposto de marcha.
27 Funcionamento com comando de rádio 2 Teclas:
Utilizando o comando de rádio com duas teclas, obtém-se o
seguinte funcionamento: a primeira tecla (“Up”, associada ao
movimento de subida) comanda a Subida até terminar o tempo
motor e a segunda tecla (“Down”, associada ao movimento de
Descida) comanda a descida da porta de enrolar. Se durante a
Subida for enviado novamente um comando Up, a central
continuará o movimento de Subida, mas se for enviado um
comando Down, a central irá parar o movimento.
O mesmo procedimento é válido para a fase de Descida.
Funcionamento com comando rádio 3 teclas (BeFree x1):
Utilizando o comando rádio BeFree x1, obtém-se o seguinte
funcionamento: a tecla (Up) comanda uma subida até terminar
o tempo do motor, a tecla (Stop) comanda a paragem e a tecla
(Down) comanda a descida da persiana ou toldo. Se durante
uma subida ou uma descida for enviado um comando de
(Stop), a central comandará a paragem do movimento da
persiana ou toldo. Se durante uma subida ou uma descida for
enviado um comando oposto ao movimento corrente, a central
comandará uma inversão da direcção do movimento.
