STRUMENTAZIONE A MICROCONTROLLORE - MICROCONTROLLER INSTRUMENTS
4

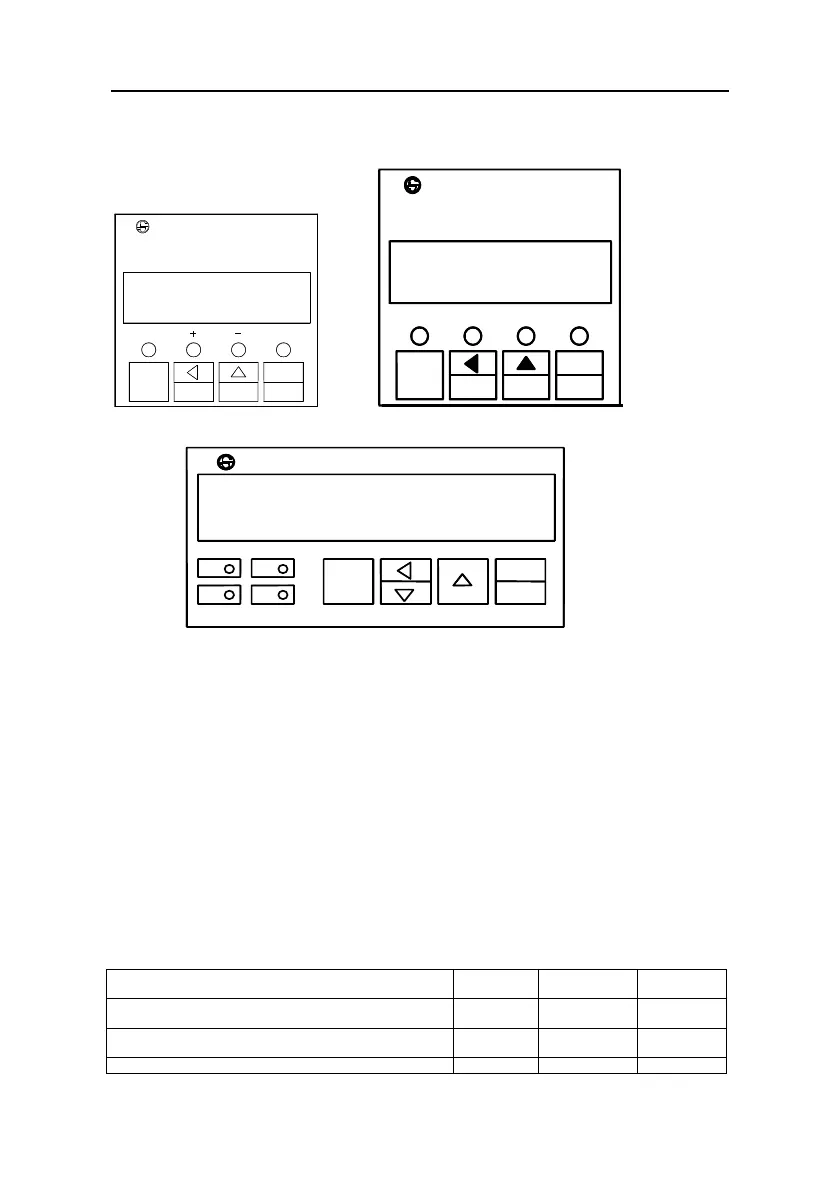

• VISTA FRONTALE FRONT WIEV
RESET
ABS/REL
SET2-+SET1
ENTER
SCROLL
PRG
SELET SENSOR
RESET
ABS/REL
SET2
-
+
SET1
ENTER
SCROLL
PRG
SELET SENSOR
48X48 72X72
ENTER
L4
L2
L3
L1
PRG
SELET SENSOR
RESET
48X96
•• VISUALIZZAZIONE INDICATION
N°° 5 (6) CIFRE PER LA VISUALIZZAZIONE CONTEGGIO E PASSI DI PROGRAMMA
NR 5 DIGITS TO INDICATE COUNT AND SETUP STEPS
N°° 7 LED INDICATORI CHE SEGNALANO :
NR 7 LEDS TO INDICATE:
48x48
72x72
48x9
6
L1 SET
1
INDICA L'ATTIVAZIONE DEL SET1 (
USCITA NA1 CHIUSA )
MEANS SET1 ON ( OUTPUT NA1 CLOSED
)
SEGMENT
O SPENTO
+
INDICA CHE LA VISUALIZZAZIONE E'
NEL CAMPO POSITIVO
MEANS THE INDICATION IS IN POSITIVE
RANGE
SEGMENT
O ACCESO
-
INDICA CHE LA VISUALIZZAZIONE E'
NEL CAMPO NEGATIVO
MEANS THE INDICATION IS IN NEGATIVE
RANGE
L2 SET
2
INDICA L'ATTIVAZIONE DEL SET2 (
USCITA NA2 CHIUSA )
MEANS SET2 ON ( OUTPUT NA2 CLOSED
)
••CARATTERISTICHE GENERALI GENERAL FEATURES
CONTENITORE DA PANNELLO MORSETTIERE INCLUSE
PANEL HOUSING TERMINALS INCLUDED
48X48X100 72X72X100 48X96X100
DIMA DI FORATURA
PANEL CUT-OUT
45,5 x 45,5 67X67 44.5X92.5
SCATOLA IN PVC NERO NORMALIZZATA DIN43700
BLACK PVC HOUSING UNDER DIN43700 NORM
PANNELLO ANTERIORE IN POLICARBONATO
