SELFSAT HH90 - Page 10

8mm
15mm
3mm
Anschlussabdeckung
ZU ANTENNA
LNB
REC
AUS DEM RECEIVER
ROTOR
ANTENNE
Kabel 2
Kabel 1
Scart
Kabel 2
TV
RECEIVER
RECEIVER
Kabel 1
LNB
REC

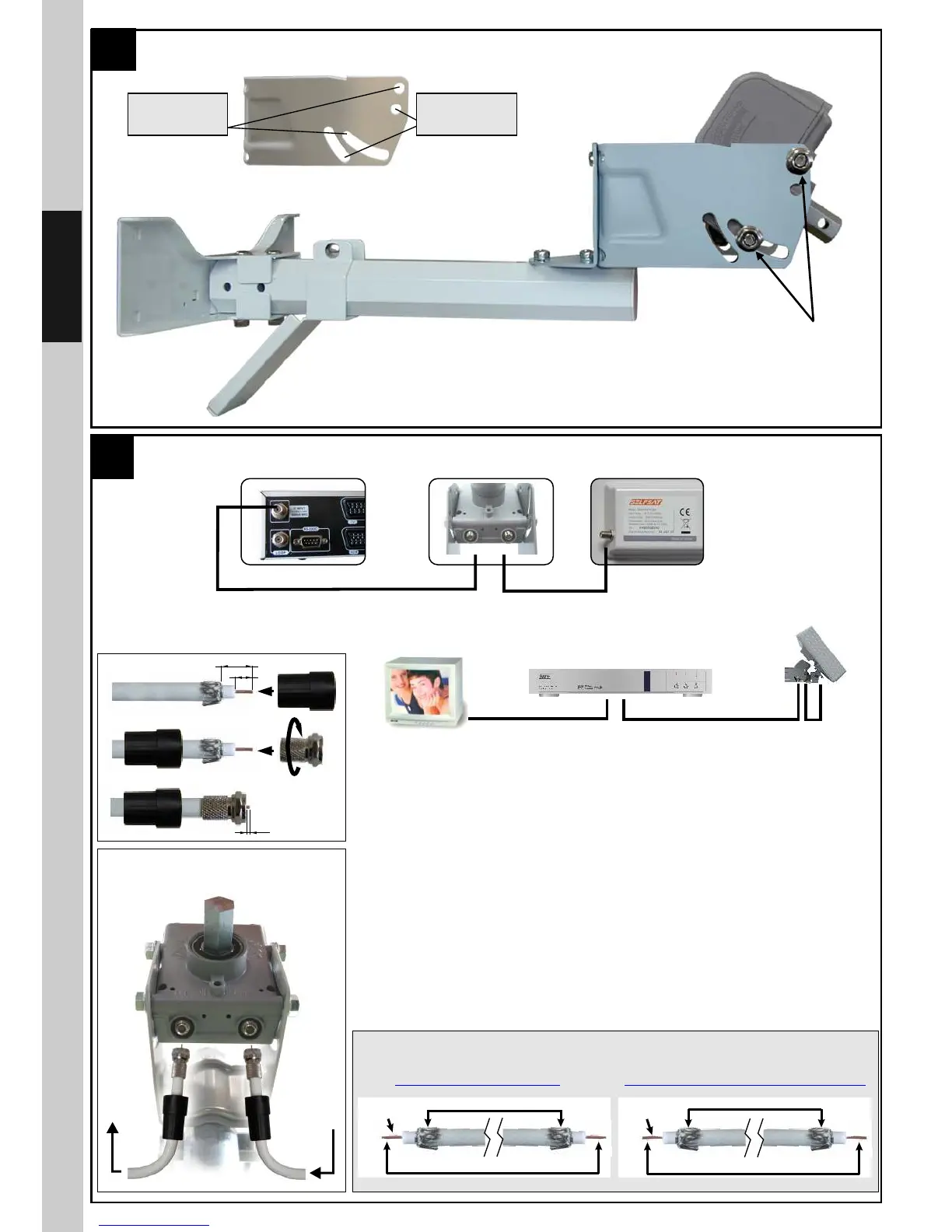

- Bringen Sie an einem ungefähr 1,5m langen Koaxialkabel zwei F-
Stecker an.
- Verbinden Sie die Antenne mit dem Antennenanschluss des Rotors.
- Bringen Sie an dem zum Receiver führenden Kabel ebenfalls zwei F-
Stecker an und verbinden Sie den REC-Anschluss des Rotors mit
dem Anschluss Ihres Receivers.
Ø=1,13mmØ=1,02mm
Eigenschaften des Koaxialkabels
F-Anschlüsse
Leitungswiderstand= 18 Ω/Km (max)
Kabellänge: bis 30 m Kabellänge: von 30 m bis 60 m
Leitungswiderstand= 10 Ω/Km (max)
Leitungswiderstand= 22 Ω/Km (max)
Leitungswiderstand= 18 Ω/Km (max)
5
A8 (2)
+ A7 (4)
BREITENGRAD
45° ÷ 70°
BREITENGRAD
10° ÷ 45°
6
4
DEUTSCH
