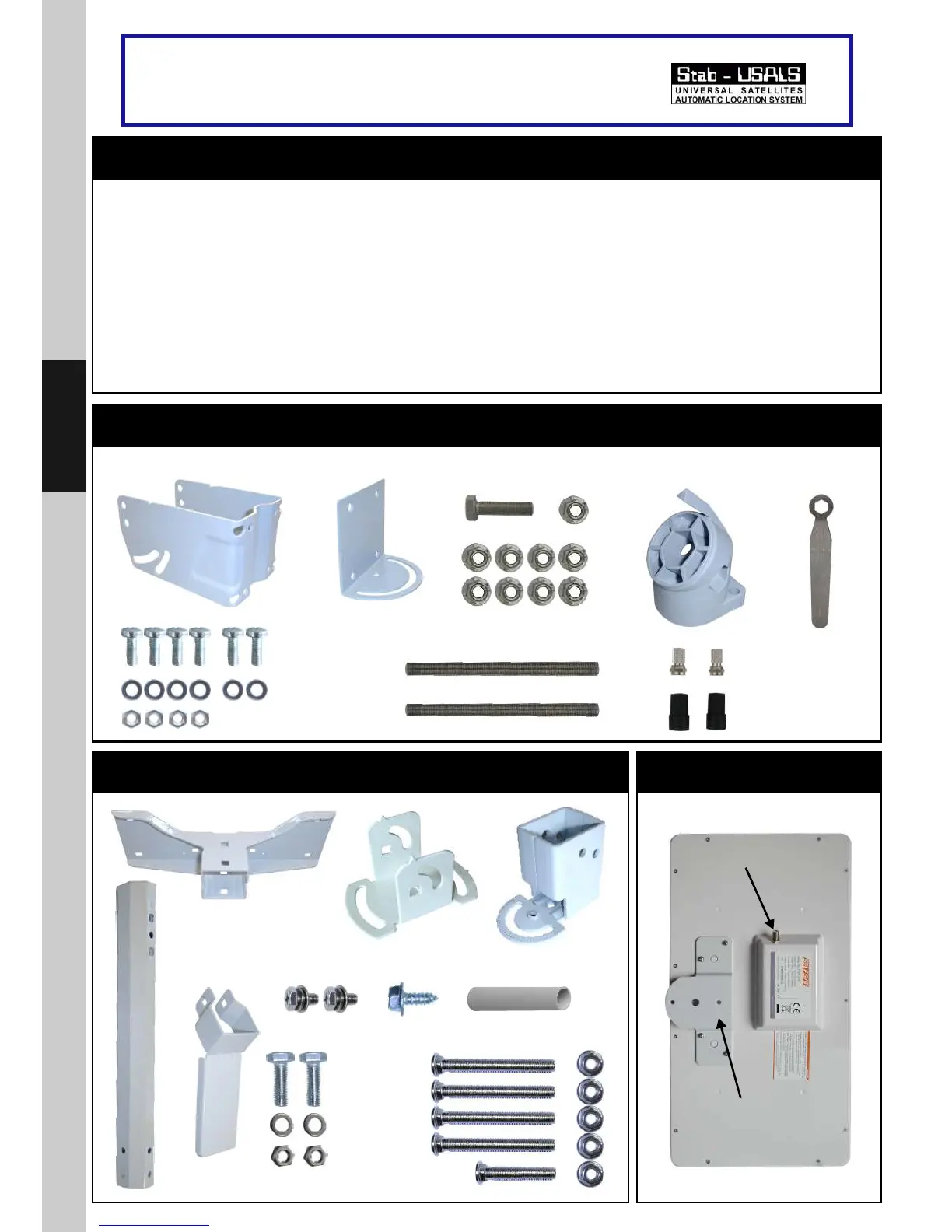

SELFSAT HH90 - Page 14

Accessori per il montaggio rotore
Accessori per il montaggio dell'antenna
Caratteristiche Tecniche Rotore
®
Protocollo di comunicazione DiSEqC1.2
Peso massimo antenna 10 Kg
Diametro perno mobile ø 42 mm
Angolo di rotazione ±65°
Velocità di rotazione 2,4°/s (18V) 1,5°/s (13V)
Tensione di lavoro 13/18 Vdc
Assorbimento in stand by 40 mA
Assorbimento operativo 180 mA
Assorbimento massimo 350 mA
Temperatura di lavoro -4 0 °C +80° C
Umidità relativa massima 100%
2
®
Posizioni programmabili (DiSEqC1.2 ) 49 satelliti
®
Posizioni pre-programmate (DiSEqC1.2 ) 28 satelliti
®
Posizioni programmabili (USALS ) senza limiti
Connettori Tipo F
Collegamento Cavo coassiale
Limiti meccanici ±72°
Limiti elettronici programmabili de 5° a 65°
Rotazione fine a impulsi di 0,1°
Inclinazione del rotore sul palo da 10° a 70°
Peso rotore 2,2 Kg
Garantiamo la compatibilità ed il perfetto
®
funzionamento in modalità USALS solo per i
ricevitori che hanno stampato il logo:
®
ITALIANO
B11 - (2)
B10 - (2)
B9 - (2)
B6 - (2)
B1-(1)
B5 - (1)
B12 - (4)
B14 - (5)
B8 - (1)
B7 - (1)
Antenna
Staffa di fissaggio
al rotore
Connettore
B4-(1)
B2 - (1)
B3 - (1)
B13 - (1)
A12 - (1)
A7 - (9)
A1 - (1) A2 - (1)
A9 - (1)
A3 - (6)
A4 - (6)
A5 - (4)
A8 - (2)
A10 - (2)
A11 - (2)
A6 - (1)
