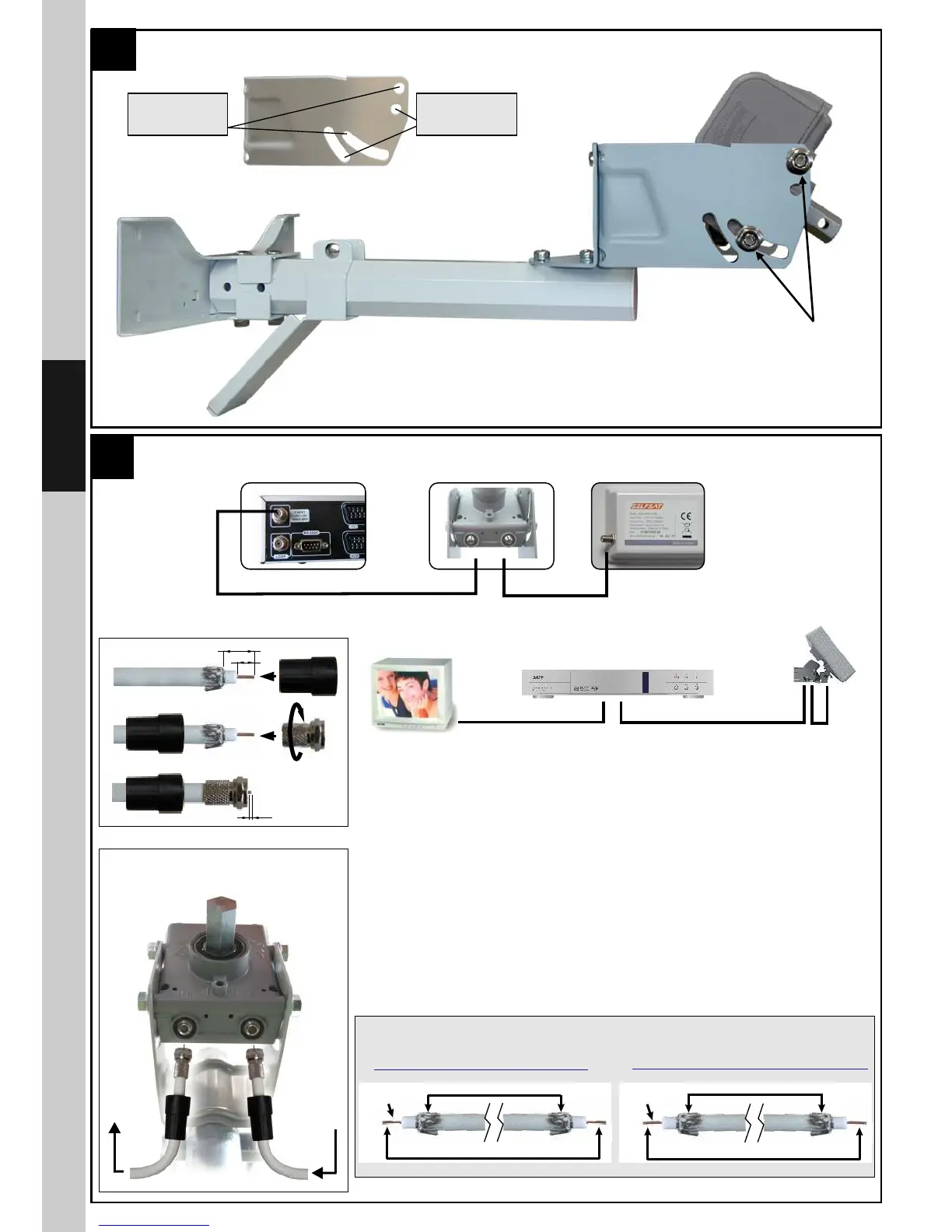

SELFSAT HH90 - Page 16

8mm
15mm
CONNETTORE F
3mm
COPRICONNETTORE
ALL'ANTENNA
LNB
REC
DAL RICEVITORE
5
A8 (2)
+ A7 (4)
6
LATITUDINE
45° ÷ 70°
ROTORE
ANTENNA
Cavo 2
Cavo 1
Scart
Cavo 2
TV
RICEVITORE
RICEVITORE
Cavo 1
LNB
REC
- Preparare un cavo lungo 1,5 m montando i connettori F in dotazione
alle estremità (attenersi alle caratteristiche del cavo coassiale, vedi
sotto).
- Collegare l’antenna al rotore.
- Montare alle estremità del cavo di discesa i connettori F e collegare
l’uscita del rotore (REC) all’ingresso del ricevitore.
Resistenza= 18 Ω/Km (max)
Resistenza= 22 Ω/Km (max)
Ø=1,13mm
Resistenza= 10 Ω/Km (max)
Resistenza= 18 Ω/Km (max)
Ø=1,02mm
LUNGHEZZA: DA 30 m A 60 m
LUNGHEZZA: FINO A 30 m
Caratteristiche cavo coassiale
LATITUDINE
10° ÷ 45°
4
