ESPAÑOL
DP4
™
Escudo de Multi-Uso
Instrucciones de Montaje, Operación y Mantenimiento
Instrucciones: INST-DP4
Eectivo: 11/2016

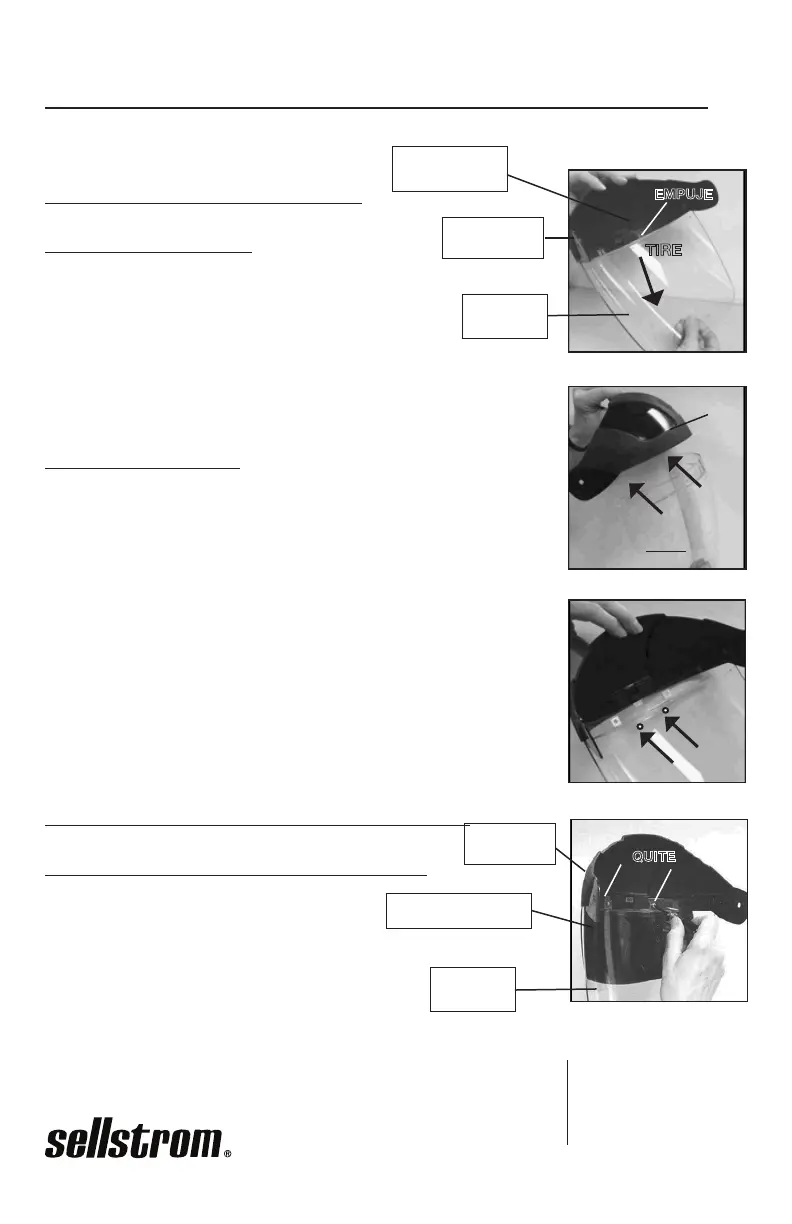

Separación y Sustiticion de Ventanas
Separación de Ventanas
1. Deprime Tab de DIsparar usando un objeto duro o
dedo, mientras jalando hacia abajo y afuera en el
cuerpo de la ventana. Cuando el Tab de aojar esta
empujado, los dos Tabs bajo llave deben moverse
fuera de posición de estar con llave.
Assemblea de Ventana
1. Resbale la ventana ARRIBA y ADENTRO a la Corona en las esquinas,
para justar las ranuras de la Ventana adentro a los puntos en la corona.
2. Empuje el centro de la Ventana ARRIBA y ADENTRO a la Corona. Los
Tabs Bajo Llave deben“snap” (colocarse con un golpe seco) una vez
asegurado correctamente. El Tab de Disparar guiara la ventana.
NOTA: Antes de usaralo, hay que estar segura que los Tabs Bajo Llave estén
metidos completamente!
Separación y Sustitución de “Flip Front”
Separación de Frente de Vuelta (“Flip Front”)
1. Resbale Usando un destornillador Phillips,
desarme los dos Tornillos que aguante la
Frente de Vuelta a la Corona y Ventana.
INST-DP4 rev. 7
TIRE
EMPUJE
VENTANA
CORONA
TAB DE
DISPARAR
QUITE
CORONA
VENTANA
FRENTE DE VUELTA
Product that works.
Productos que funcionan
TAB BAJO LLAVE
CORONA
VENTANA
