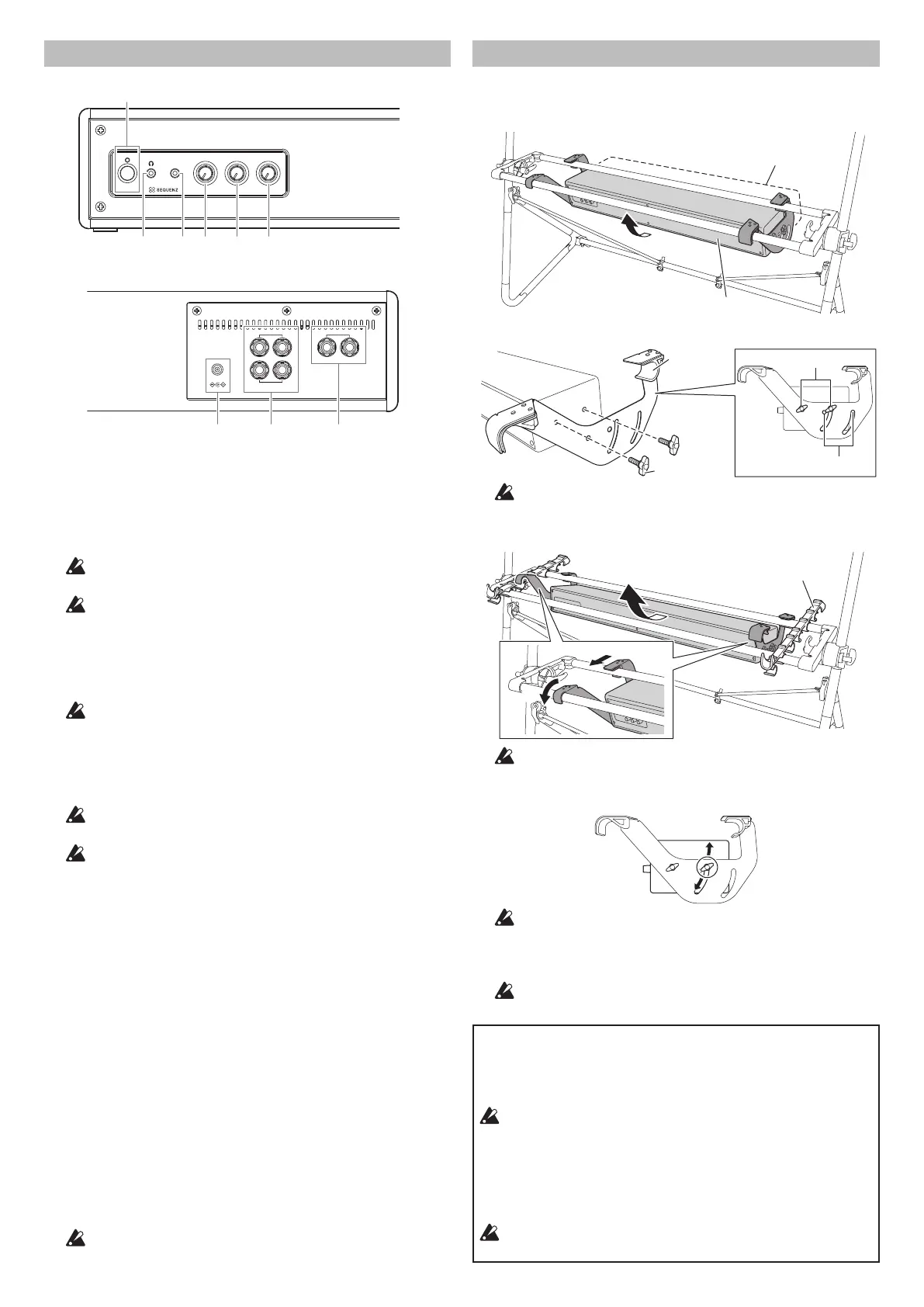

各部の名称と機能
ON/STANDBY
POWER
VOLUME BASS TREBLE
AUX
Min Max
-
+
-
+
1
2
3 4 5 6
DC 24V
Rch Lch
Rch Lch
INPUT 2
INPUT 1
Rch Lch
THRU OUT
7 8 9
フロント・パネル
リア・パ ネル
1
POWERボタン、電源インジケーター
ボタンを押すたびに電源オンとスタンバイが切り替わります。電
源の状態は電源インジケーターで確認できます。
赤：スタンバイ
緑：オン
電源ケーブルをコンセントに接続すると、電源がスタンバイ
になります。
不用意に大音量が出ないよう、電源をオンにするときは、本
機のVOLUMEノブを最小に設定してください。
2
ヘッドホン端子
ヘッドホン接続用の端子です。音量はVOLUMEノブで調節でき
ます。
ヘッドホンを接続した場合、本機のスピーカーから音は出ま
せん。
3
AUX IN端子
オーディオ機器などを接続する外部入力端子です。接続にはステ
レオ・ミニ・プラグのケーブルをご使用ください。
VOLUMEノブ、BASSノブ、TREBLEノブの設定は、AUX IN
端子の入力にも効果がかかります。
接続には抵抗のないケーブルをご使用ください。
4
VOLUMEノブ
本機全体の音量を調節します。
5
BASSノブ
本機全体の低音域をブーストまたはカットします。ノブが中央の
とき特性がフラット（増減なし）になります。
6
TREBLEノブ
本機全体の高音域をブーストまたはカットします。ノブが中央の
とき特性がフラット（増減なし）になります。
7
DC IN ～ 24V端子
付属のACアダプターを接続します。
8
INPUT 1端子、INPUT 2端子
標準フォーンの入力端子です。電子楽器、オーディオ機器などラ
イン・レベルの出力を接続します。
9
THROUGH OUT端子
標準フォーンの出力端子です。INPUT 1、INPUT 2およびAUX
IN端子の入力音がミックスして出力されます。
VOLUMEノブ、BASSノブ、TREBLEノブの設定は、
THROUGH OUT端子の出力に影響しません。
Standardシリーズへの取り付け
本機をStandardシリーズのスタンドに取り付けるときは、ご使用の
環境に合わせて取り付ける位置（手前側または奥側）や角度を調節でき
ます。取り付ける位置を決めてからセットアップを行ってください。
[1]
本機の両端に付属の金具を固定します。
[a]
[b]
ねじ
金具
側面
スピーカーを手前に設置する場合は[a]の位置、奥に設置する
場合は[b]の位置で金具を固定します。
[2]
金具のフックを下側からスタンドに架けます。
①
②
キーボードホルダー
キーボードホルダーが金具と干渉する場合は、キーボードホ
ルダーを外してから本機を取り付けてください。
[3]
金具の奥側のねじを緩めて、本機の角度を調節します。
側面
調節が終わったら、ねじを締め直して確実に固定させてくだ
さい。
[4]
ACアダプターを接続します。
ACアダプターは電源ケーブルを接続してから本機に取り付
けてください。
オートパワーオフ機能
本機は入力のない状態が約4時間続くと、自動的に電源がスタンバ
イになります。スタンバイから復帰したい場合は、電源を入れ直し
てください。
演奏していない状態でも、ノイズなどに反応してオートパワー
オフ機能が動作しないことがあります。
オートパワーオフ機能を無効にするには
1. 電源がオンのときにPOWERボタンを3秒以上押し続けます。
2. POWERボタンから指を離し、電源インジケーターが3回点滅
することを確認します。
一度電源がオフになると、オートパワーオフ機能は有効に戻り
ます。
奥
手前
