a
b
c
d

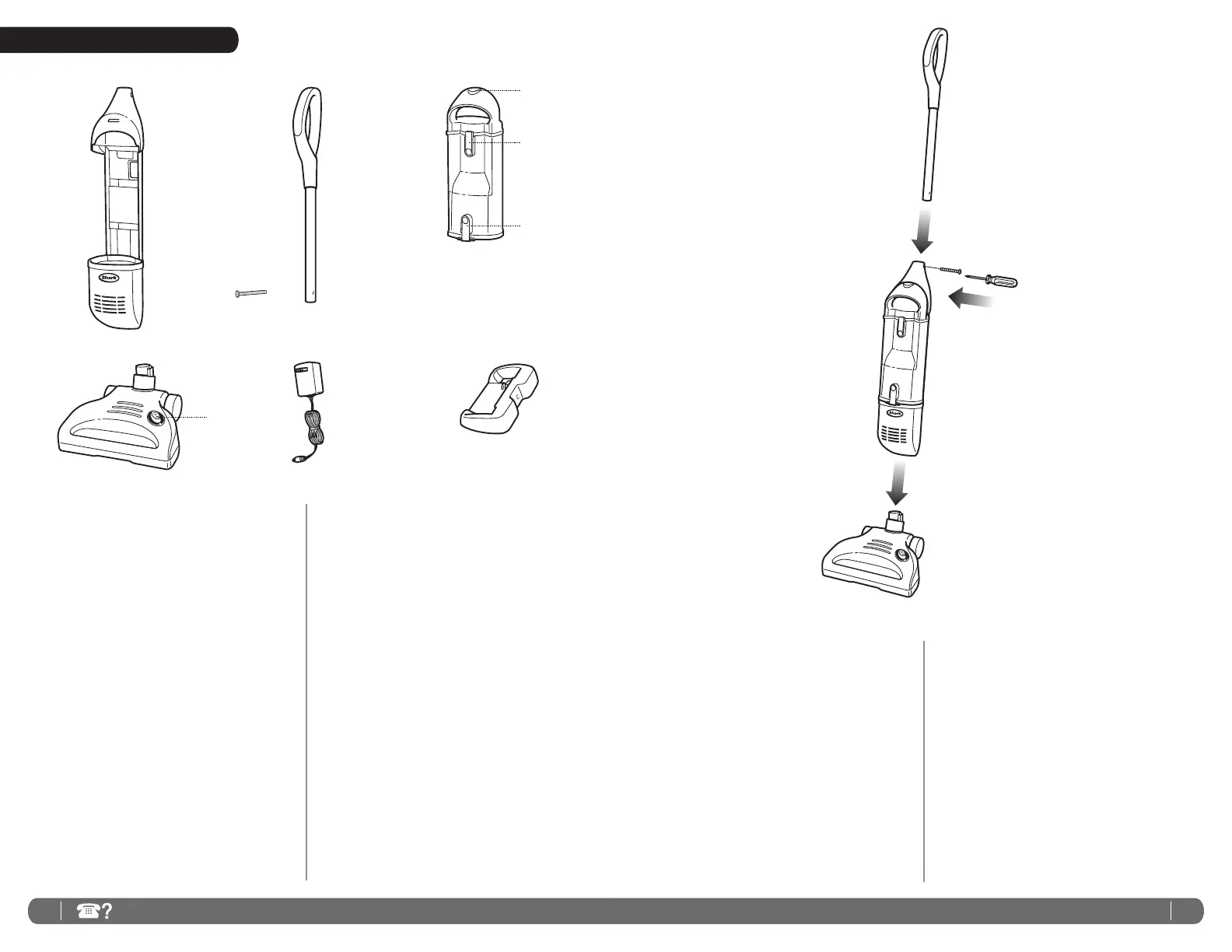

VACUUM COMPONENTS
A Main Body
B Handle
C Screw
D Dust Cup
E Dust Cup Release
F Upper Dust Cup Door Release
G Lower Dust Cup Door Release
H Motorized Floor Nozzle
I Power Button
J Charging Adapter
K Precision Charger Base
ASSEMBLY • ASSEMBLAGE
A
H
I
B
C
J K
D
E
F
G
COMPOSANTS DE L’ASPIRATEUR
A Corps de l’appareil
B Poignée et manche
C Vis
D Coupelle à poussière
E Bouton de déclenchement de la
coupelle à poussière
F Bouton de déclenchement du
panneau supérieur de la coupelle à
poussière
G Bouton de déclenchement du
panneau inférieur de la coupelle à
poussière
H Brosse à planchers motorisée
I Interrupteur d’alimentation
J Adaptateur de charge
K Base du chargeur de précision
TECHNICAL SPECIFICATIONS:
Volts: 10.8
SPÉCIFICATIONS TECHNIQUES
Tension : 10.8 V
ASSEMBLY
1 Insert the vacuum body into the
motorized brush. (a)
2 Insert the handle pole into the top of
the main body. (b)
3 Use a screwdriver to secure the
handle assembly in place with the bolt
(taped to the handle during shipping).
(c)
4 Ensure that the dust cup is securely in
place. (d)
ASSEMBLAGE
1 Insérez le corps de l’aspirateur dans
la brosse motorisée. (a)
2 Insérez le tube du manche dans
la partie supérieure du corps de
l’aspirateur. (b)
3 À l’aide d’un tournevis, fixez la
poignée assemblée en place avec le
boulon (attachée à la poignée avec un
ruban adhésif pour le transport). (c)
4 Assurez-vous que la coupelle à
poussière est bien logée en place. (d)
