Mantenimiento de la
Herramienta
1. Verique todos los días que la
herramienta esté calibrada. Se
recomienda someter a prueba
por lo menos el primer y último
engarce del día.
2. Al ajustar su engarzadora, nunca
exceda la distancia del mango
especicada. Si lo hace,
provocará un desgaste
prematuro.
3. Lubrique periódicamente las
uniones para prolongar la vida
útil de la herramienta.
Garantía
Siempre que se mantenga y utilice
de la forma prevista, la engarzadora
para PEX cuenta con una garantía
de 1 año contra defectos de fábrica y
de los materiales, a partir de la fecha
de adquisición. Esta garantía no
cubre defectos ni daños causados
por instalación inadecuada, falta de
mantenimiento o mantenimiento
inapropiado, almacenamiento o
manipulación inadecuados,
deterioro por uso normal, uso
indebido o abusivo, accidentes
ni uso de partes con productos o
piezas no autorizadas.
Laresponsabilidad se limita a
la reparación o reemplazo de la
herramienta o de piezas que la
componen y determinadas como
defectuosas, según se cubran en
esta garantía.
Montaje de Conexiones
Corte el tubo para que el extremo quede limpio y recto. Deslice el anillo de
engarce sobre el extremo del tubo. Inserte el accesorio dentro del tubo hasta que
el reborde del accesorio haga contato con el extremo del tubo. Coloque el
anillo de engarce de 1/8" a 1/4" (3,2 a 6,4 mm) desde el extremo cortado del
tubo. Ubique las mordazas abiertas de la engarzadora para PEX alrededor del
anillo de engarce. Asegúrese de vericar que el anillo de engarce aún esté en
la posición correcta. Apriete el mango de la herramienta para completar el
montaje.
VERIFIQUE TODOS LOS ENGARCES CON UN CALIBRE DEL TIPO PASA/NO
PASA
Procedimiento de Calibración
1. Determine el tamaño adecuado del tubo: 3/8", 1/2", 3/4" o 1"
2. Si el oricio del tipo PASA encaja en el anillo de engarce y el del tipo NO PASA
no, la herramienta está engarzando correctamente.
3. Si el oricio del tipo PASA no encaja, se debe aumentar la distancia del
mango.
4. Si el oricio del tipo PASA encaja, verique el del tipo NO PASA. Si el oricio
de tipo NO PASA encaja sobre el anillo de engarce, está demasiado
engarzado. Reduzca la distancia del mango. Vuelva a vericar.
NOTA: Los anillos demasiado engarzados o los que no estén sucientemente
engarzados deben retirarse del tubo. Engarce con un anillo de cobre nuevo.
Procedimiento de Ajuste
1. Cierre el mango de la herramienta hasta alcanzar el estado previo a la carga
(es el punto en el que se tocan las mordazas). La herr mienta no debe
cerrarse por completo.
2. Mida la distancia entre los puntos que se encuentran en los extremos del
mango, como se muestra en la imagen. La distancia correcta es de 8-1/4" a
8-3/4". Si la distancia no es de 8-1/4" a 8-3/4", se debe ajustar la herramienta.
3. Para cambiar la distancia de los extremos del mango, retire el tornillo de
bloqueo del excéntrico N.
°
6-32 con una llave Allen y levante el excéntrico
desde atrás. Gire el excéntrico hacia la izquierda para aumentar la distancia
del mango y hacia la derecha para reducirla. Mueva el excéntrico hasta que la
distancia del mango esté entre 8-1/4" y 8-3/4". Empuje el excéntrico hacia
abajo y vuelva a instalar el tornillo de bloqueo N.
°
6-32 en el oricio adecuado
que genere la distancia del mango que más se acerque a la deseada.
4. Vuelva a vericar la distancia congurada luego de realizar tres engarces. La
distancia debería ser de 8-1/4" a 8-3/4" entre los “puntos” que se encuentran
en los mangos.
5. Verique los engarces con el calibre del tipo pasa/no pasa que se incluye. Si
los engarces obtenidos no son satisfactorios, es probable que la herramienta
esté desgastada y deba reemplazarse.
Engarzadora para PEX Grande de
1/2" y 3/4"
N.
°
865894
Oetiker, Inc. 6317 Euclid Street, Marlette, Michigan 48453
Info.us.marlette@oetiker.com | +1 800 959 0398 | oetiker.com
Las engarzadoras cumplen con las especificaciones de ASTM F 1807
Guía de Instrucciones
sharkbite.com | +1 877 700 4242

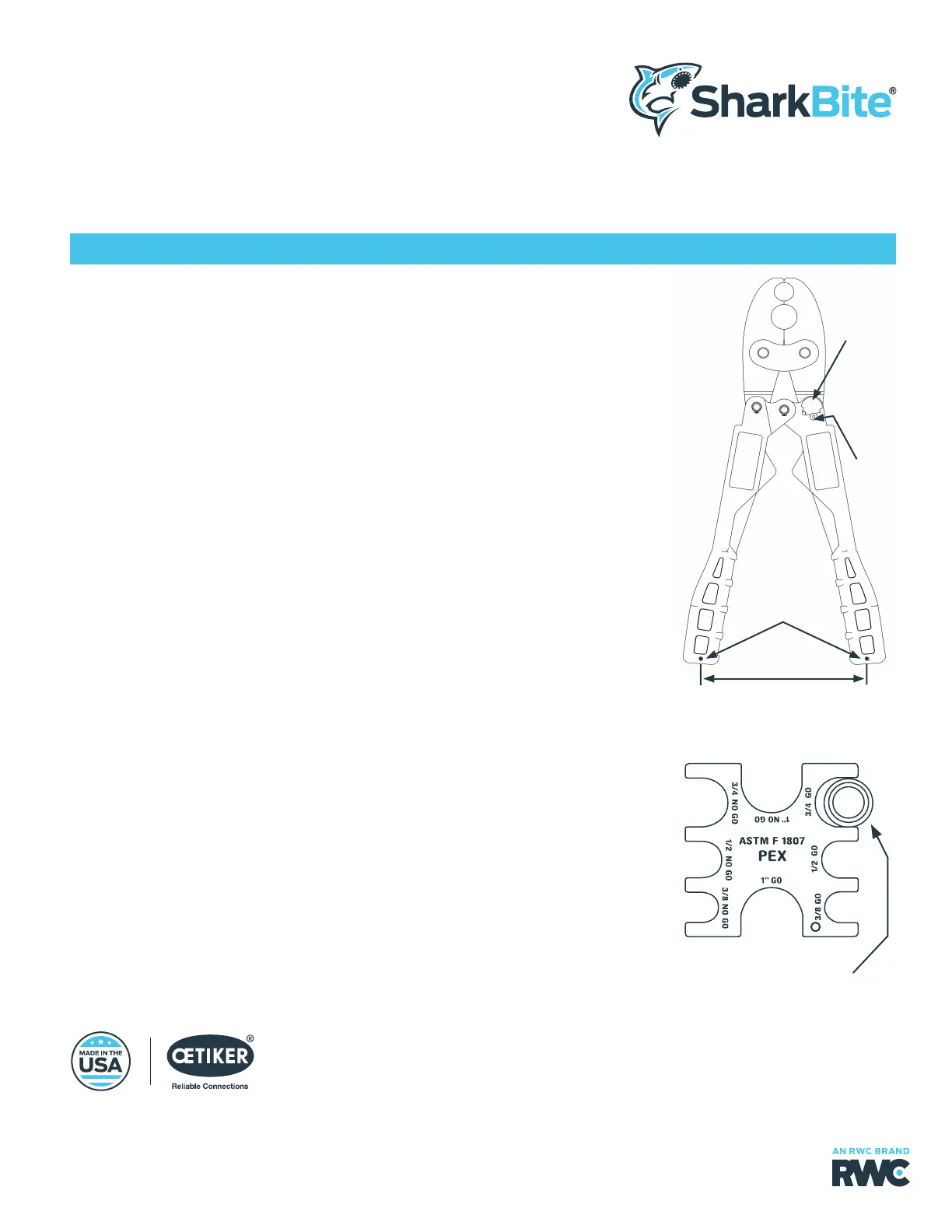

Calibre todos los engarces
