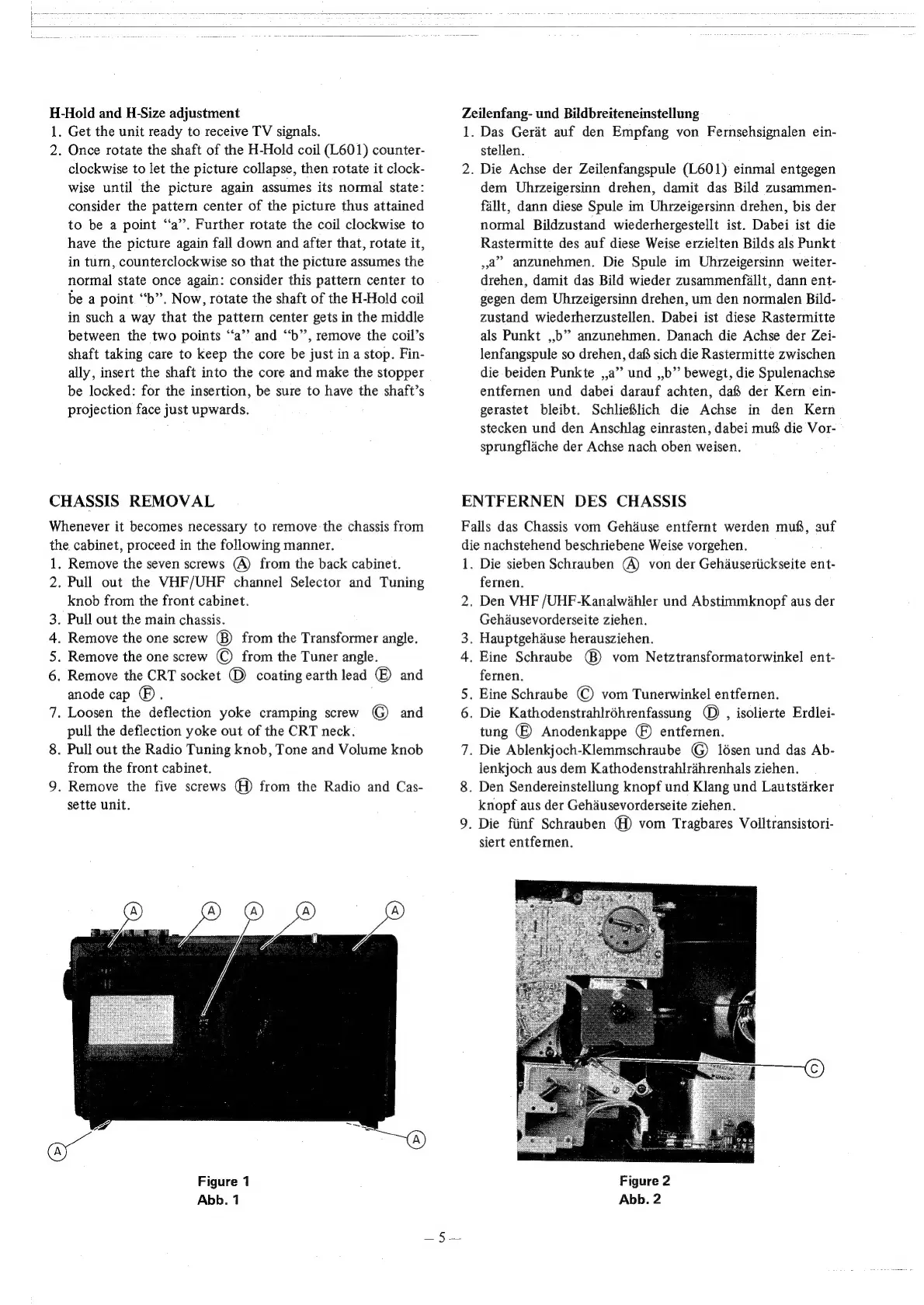

H-Hold and H-Size adjustment
1.
2
Get the unit ready to receive TV signals.
Once rotate the shaft of the H-Hold coil (L601) counter-
clockwise to let the picture collapse, then rotate it clock-
wise until the picture again assumes its normal state:
consider the pattern center of the picture thus attained
to be a point “a”. Further rotate the coil clockwise to
have the picture again fall down and after that, rotate it,
in turn, counterclockwise so that the picture assumes the
normal state once again: consider this pattern center to
be a point “‘b”. Now, rotate the shaft of the H-Hold coil
in such a way that the pattern center gets in the middle
between the two points “a’’ and “‘b”, remove the coil’s
shaft taking care to keep ie core be just in a stop. Fin-
ally, insert the shaft into the core and make the stopper
be locked: for the insertion, be sure to have the shaft’s
projection face just upwards.
CHASSIS REMOVAL
Whenever it becomes necessary to remove the chassis from
the cabinet, proceed in the following manner.
1.
2.
Nn w
Remove the seven screws (A) from the back cabinet.
Pull out the VHF/UHF channel Selector and Tuning
knob from the front cabinet.
. Pull out the main chassis.
. Remove the one screw from the Transformer angle.
. Remove the one screw © from the Tuner angle.
. Remove the CRT socket (D coating earth lead © and
anode cap ® :
. Loosen the deflection yoke cramping screw © and
pull the deflection yoke out of the CRT neck.
. Pull out the Radio Tuning knob, Tone and Volume knob
from the front cabinet.
. Remove the five screws (H) from the Radio and Cas-
sette unit.
—
Figure 1
Abb. 1
Zeilenfang- und Bildbreiteneinstellung
1.
2:
Das Geraét auf den Empfang von Fernsehsignalen ein-
stellen.
Die Achse der Zeilenfangspule (L601) einmal entgegen
dem Uhrzeigersinn drehen, damit das Bild zusammen-
fallt, dann diese Spule im Uhrzeigersinn drehen, bis der
normal Bildzustand wiederhergestellt ist. Dabei ist die
Rastermitte des auf diese Weise erzielten Bilds als Punkt
2 anzunehmen. Die Spule im Uhrzeigersinn weiter-
drehen, damit das Bild wieder zusammenfallt, dann ent-
gegen dem Uhrzeigersinn drehen, um den normalen Bild-
zustand wiederherzustellen. Dabei ist diese Rastermitte
als Punkt ,,b” anzunehmen. Danach die Achse der Zei-
lenfangspule so drehen, dafs sich die Rastermitte zwischen
die beiden Punkte ,,a” und ,,b” bewegt, die Spulenachse
entfernen und dabei darauf achten, daf der Kern ein-
gerastet bleibt. Schlief&lich die Achse in den Kern
stecken und den Anschlag einrasten, dabei mufs die Vor-
sprungflaiche der Achse nach oben weisen.
ENTFERNEN DES CHASSIS
Falls das Chassis vom Gehduse entfernt werden ne auf
die nachstehend beschriebene Weise vorgehen.
ty
2.
Die sieben Schrauben (A) von der Gehiuseriickseite ent-
fernen.
Den VHF /UHF-Kanalwahler und Abstimmknopf aus der
Gehausevorderseite ziehen.
. Hauptgehause herausziehen.
. Eine Schraube vom Netztransformatorwinkel ent-
fernen.
. Eine Schraube © vom Tunerwinkel entfernen.
. Die Kathodenstrahlrohrenfassung oO,
isolierte Erdlei-
tung (© Anodenkappe ® entfernen.
. Die Ablenkjoch-Klemmschraube G) ldsen und das Ab-
lenkjoch aus dem Kathodenstrahlrahrenhals ziehen.
. Den Sendereinstellung knopf und Klang und Lautstarker
knopf aus der Gehdusevorderseite ziehen.
. Die fiinf Schrauben (H) vom Tragbares Volltransistori-
siert entfernen.
Figure 2
Abb. 2
