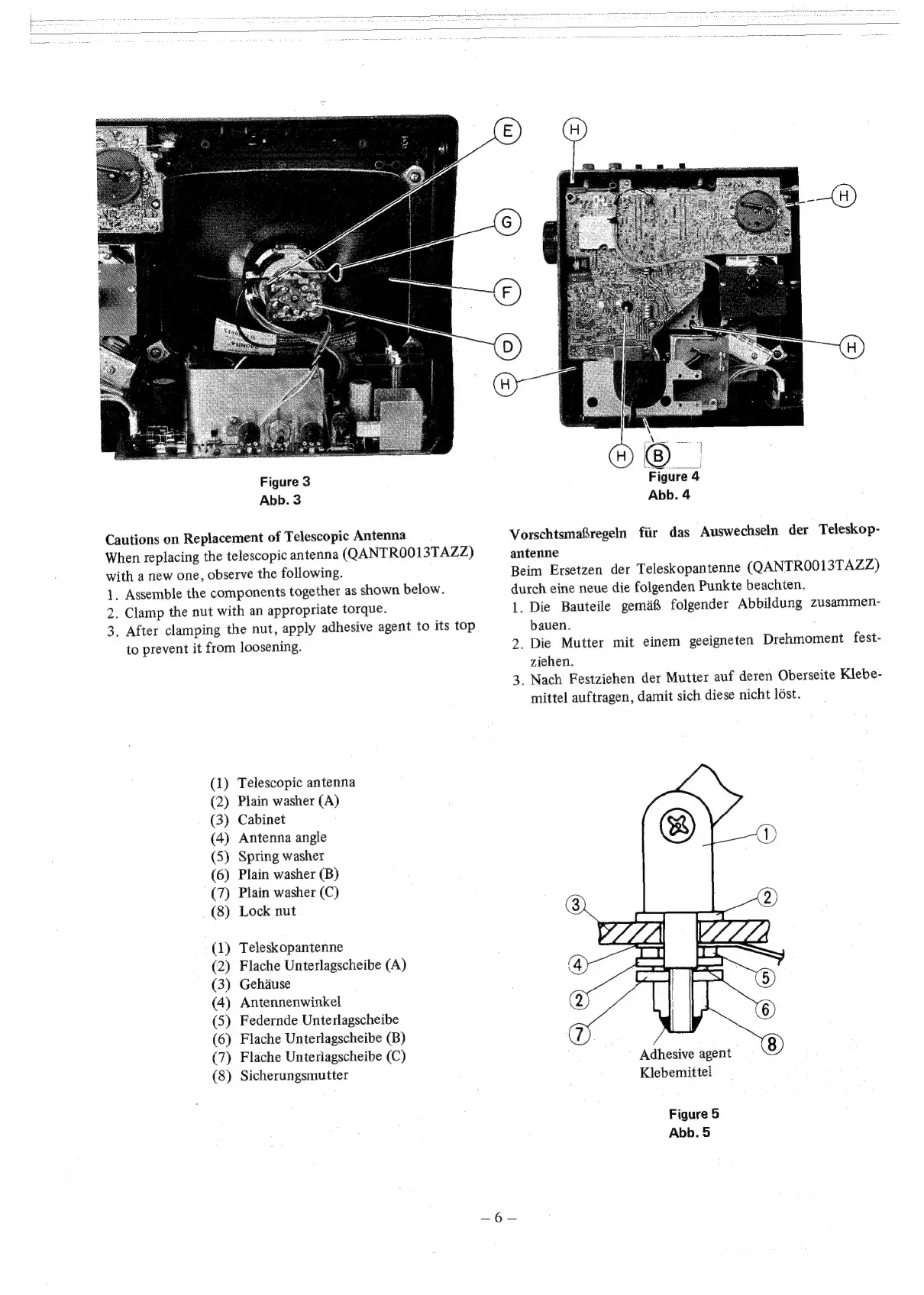

Figure 3
Abb. 3
Cautions
on
Replacement
of
Telescopic
Antenna
When
replacing
the
telescopic
antenna
(QANTROOL3TAZZ)
with
a
new
one,
observe
the
following.
1.
Assemble
the
components
together
as
shown
below.
2.
Clamp
the
nut
with
an
appropriate
torque.
3.
After
clamping
the
nut,
apply
adhesive
agent
to
its
top
to
prevent
it
from
loosening.
(1) Telescopic antenna
(2) Plain washer (A)
(3) Cabinet
(4) Antenna angle
(5) Spring washer
(6) Plain washer (B)
(7) Plain washer (C)
(8) Lock nut
(1) Teleskopantenne
(2) Flache Unterlagscheibe (A)
(3) Gehause
(4) Antennenwinkel
(5) Federnde Unterlagscheibe
(6) Flache Unterlagscheibe (B)
(7) Flache Unterlagscheibe (C)
(8) Sicherungsmutter
Abb. 4
VorschtsmaSregeln
fiir
das
Auswechseln
der
Teleskop-
antenne
Beim
Ersetzen
der
Teleskopantenne
(QANTRO013TAZZ)
durch
eine
neue
die
folgenden
Punkte
beachten.
1.
Die
Bauteile
gema&
folgender
Abbildung
zusammen-
bauen.
2.
Die
Mutter
mit
einem
geeigneten
Drehmoment
fest-
ziehen.
3.
Nach
Festziehen
der
Mutter
auf
deren
Oberseite
Klebe-
mittel
auftragen,
damit
sich
diese
nicht
lost.
Adhesive agent
Klebemittel
Figure 5
Abb. 5
