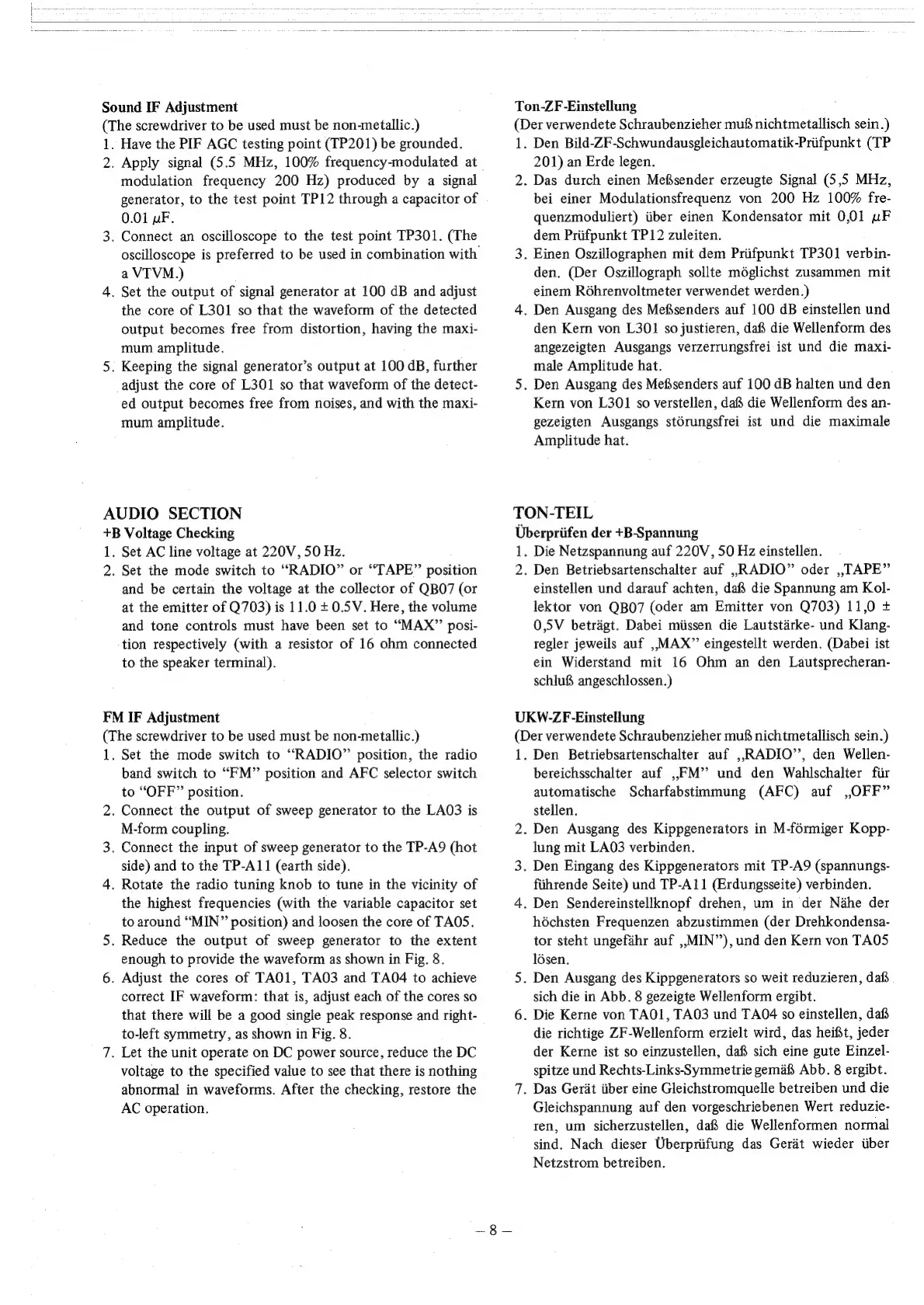

Sound IF Adjustment
(The screwdriver to be used must be non-metallic.)
1.
2.
Have the PIF AGC testing point (TP201) be grounded.
Apply signal (5.5 MHz, 100% frequency-modulated at_
modulation frequency 200 Hz) produced by a signal
generator, to the test point TP12 through a capacitor of
0.01 uF.
. Connect an oscilloscope to the test point TP301. (The
oscilloscope is preferred to be used in combination with
a VIVM.)
. Set the output of signal generator at 100 dB and adjust
the core of L301 so that the waveform of the detected
output becomes free from distortion, having the maxi-
mum amplitude.
. Keeping the signal generator’s output at 100 dB, further
adjust the core of L301 so that waveform of the detect-
ed output becomes free from noises, and with the maxi-
mum amplitude.
AUDIO SECTION
+B Voltage Checking
1.
2:
Set AC line voltage at 220V, 50 Hz.
Set the mode switch to “RADIO” or “TAPE” position
and be certain the voltage at the collector of QBO7 (or
at the emitter of Q703) is 11.0 + 0.5V. Here, the volume
and tone controls must have been set to “MAX” posi-
tion respectively (with a resistor of 16 ohm connected
to the speaker terminal).
FM IF Adjustment
(The screwdriver to be used must be non-metallic.)
1.
Set the mode switch to “RADIO” position, the radio
band switch to “FM” position and AFC selector switch
to “OFF” position.
. Connect the output of sweep generator to the LAO3 is
M-form coupling.
. Connect the input of sweep generator to the TP-A9 (hot
side) and to the TP-A11 (earth side).
. Rotate the radio tuning knob to tune in the vicinity of
the highest frequencies (with the variable capacitor set
to around “MIN” position) and loosen the core of TAOS.
. Reduce the output of sweep generator to the extent
enough to provide the waveform as shown in Fig. 8.
. Adjust the cores of TAO1, TAO3 and TA04 to achieve
correct IF waveform: that is, adjust each of the cores so
that there will be a good single peak response and right-
to-left symmetry, as shown in Fig. 8.
. Let the unit operate on DC power source, reduce the DC
voltage to the specified value to see that there is nothing
abnormal in waveforms. After the checking, restore the
AC operation.
Ton-ZF-Einstellung
(Der verwendete Schraubenzieher mu8 nichtmetallisch sein.)
1.
2.
Den Bild-ZF-Schwundausgleichautomatik-Priifpunkt (TP
201) an Erde legen.
Das durch einen Mefisender erzeugte Signal (5,5 MHz,
bei einer Modulationsfrequenz von 200 Hz 100% fre-
quenzmoduliert) iiber einen Kondensator mit 0,01 uF
dem Priifpunkt TP12 zuleiten.
. Einen Oszillographen mit dem Priifpunkt TP301 verbin-
den. (Der Oszillograph sollte méglichst zusammen mit
einem Rohrenvoltmeter verwendet werden.)
. Den Ausgang des MeSsenders auf 100 dB einstellen und
den Kern von L301 so justieren, dafs die Wellenform des
angezeigten Ausgangs verzerrungsfrei ist und die maxi-
male Amplitude hat.
. Den Ausgang des Mefisenders auf 100 dB halten und den
Kern von L301 so verstellen, dafs die Wellenform des an-
gezeigten Ausgangs storungsfrei ist und die maximale
Amplitude hat.
TON-TEIL
Uberpriifen der +B-Spannung
1.
2:
Die Netzspannung auf 220V, 50 Hz einstellen.
Den Betriebsartenschalter auf ,.RADIO” oder ,,TAPE”
einstellen und darauf achten, dafi die Spannung am Kol-
lektor von QBO7 (oder am Emitter von Q703) 11,0 +
0,5V betragt. Dabei miissen die Lautstarke- und Klang-
regler jeweils auf ,MAX”’ eingestellt werden. (Dabei ist
ein Widerstand mit 16 Ohm an den Lautsprecheran-
schlu8& angeschlossen.)
UKW-ZF-Einstellung
(Der verwendete Schraubenzieher muf nichtmetallisch sein.)
Ls
Den Betriebsartenschalter auf ,.RADIO”’, den Wellen-
bereichsschalter auf ,FM” und den Wahlschalter fiir
automatische Scharfabstimmung (AFC) auf ,,OFF”
stellen.
. Den Ausgang des Kippgenerators in M-formiger Kopp-
lung mit LAO3 verbinden.
. Den Eingang des Kippgenerators mit TP-A9 (spannungs-
fiihrende Seite) und TP-Al1 (Erdungsseite) verbinden.
. Den Sendereinstellknopf drehen, um in der Nahe der
héchsten Frequenzen abzustimmen (der Drehkondensa-
tor steht ungefahr auf ,,MIN”’), und den Kern von TAOS
lésen.
. Den Ausgang des Kippgenerators so weit reduzieren, dafs
sich die in Abb. 8 gezeigte Wellenform ergibt.
. Die Kerne von TAO1, TAO3 und TA04 so einstellen, daf
die richtige ZF-Wellenform erzielt wird, das heift, jeder
der Kerne ist so einzustellen, dafi sich eine gute Einzel-
spitze und Rechts-Links-Symmetrie gema8 Abb. 8 ergibt.
. Das Gerit tiber eine Gleichstromquelle betreiben und die
Gleichspannung auf den vorgeschriebenen Wert reduzie-
ren, um sicherzustellen, da die Wellenformen normal
sind. Nach dieser Uberpriifung das Gerit wieder iiber
Netzstrom betreiben.
