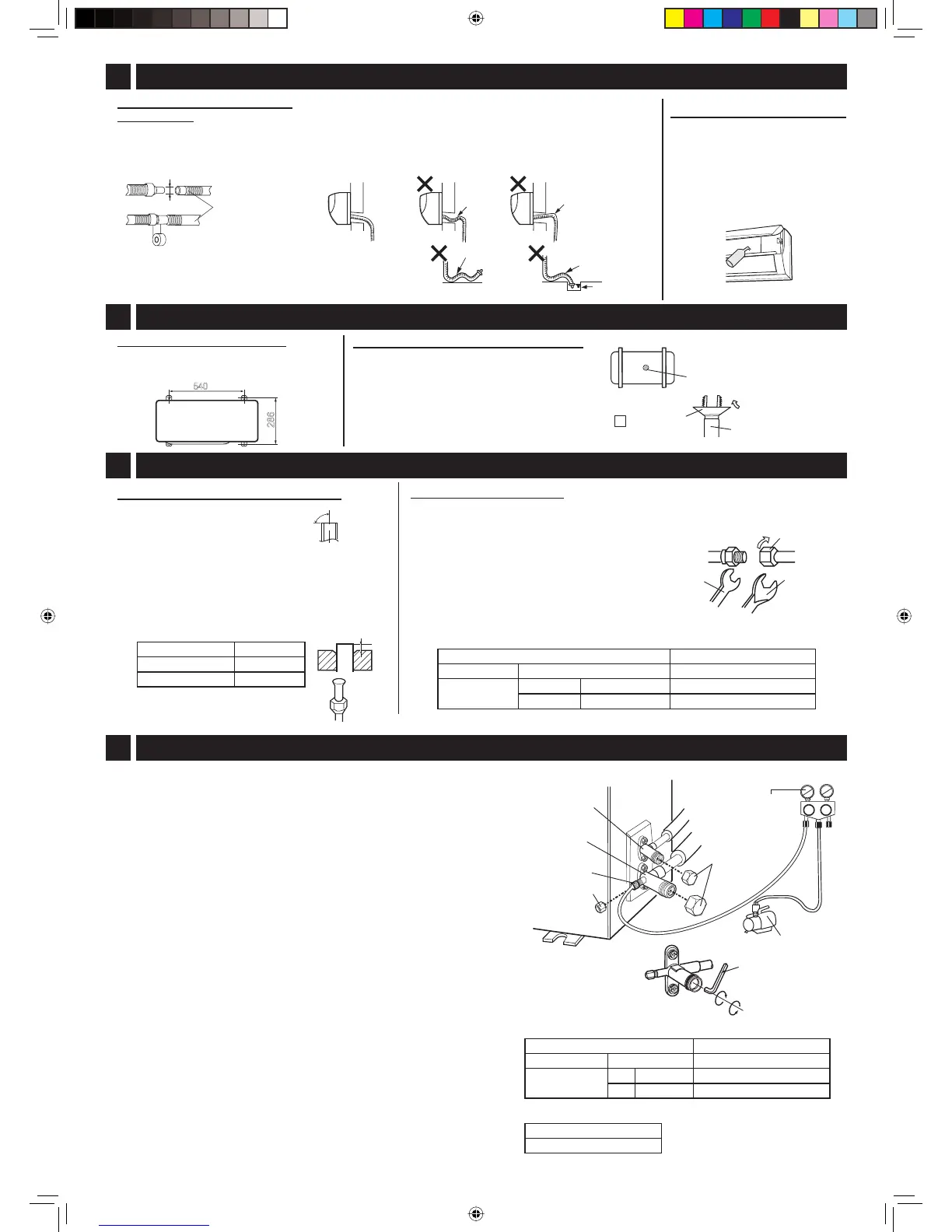

GR-3
Σύνδεση των σωλήνων
Συνδέστε πρώτα τους σωλήνες της εσωτερικής μονάδας και μετά της εξωτερικής.
Για την εσωτερική μονάδα, αφαιρέστε το κάλυμμα στεγανοποίησης από το άκο
του σωλήνα υγρού.
(1) Σφίξτε με το χέρι τα περικόχλια τις πρώτες
3-4 περιστροφές.
(2) Χρησιμοποιήστε μηχανικό κλειδί και ροπό-
κλειδο για να σφίξετε τις σωλήνες.
Μη σφίξετε υπερβολικά τους
σωλήνες. Μπο-
ρεί να παραμορφωθουν ή να πάθουν ζημιά.
Εκχείλωση της άκρης του σωλήνα
(1) Κόψτε με κόφτη σωλήνων
Κόψτε σε ορθή γωνία.
(2) Λειάνετε
Μην αφήσετε κοψίματα στη σωλήνα.
(3) Τοποθετήστε το περικόχλιο εκχείλωσης
Για το σωλήνα υγρού στην πλευρά της εσωτερικής
μονάδας, χρησιμοποιήστε το περικόχλιο εκχείλω-
σης που περιλαμβάνεται στα εξαρτήματα.
(4) Εκχείλωση
Διαστάσεις διαδικασίας εκχείλωσης(A)
Εργαλείο A
Εργαλείο R410A 0 - 0,5 χιλ.
Τυπικό εργαλείο 1,0 - 1,5 χιλ.
(5) Έλεγχος
Τέλεια κυκλική εκχείλωση.
Δεν πρέπει να λείπει το περικόχλιο
.
Χωρίς κυματοειδή ροή.
Όχι μέσα σε νερό.
6
ΣΥΝΔΕΣΗ ΤΩΝ ΨΥΚΤΙΚΩΝ ΣΩΛΗΝΩΝ
Περικόχλιο
εκχείλωσης
Δεν επι-
τρέπονται
παγίδες.
Χωρίς κλίση επάνω.
Σύνδεση του σωλήνα απο-
στράγγισης
(1) Συνδέστε έναν εύκαμπτο
σωλήνα αποστράγγισης.
(2)
Τυλίξτε με ταινία το τμήμα σύνδεσης.
ø17 χιλ.
4
ΣΥΝΔΕΣΗ ΣΩΛΗΝΑ ΑΠΟΣΤΡΑΓΓΙΣΗΣ ΣΤΗΝ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ
7
ΕΞΑΕΡΩΣΗ
Δεν επιτρέπονται
παγίδες.
90°
A
Lo Hi
Σημειώσεις:
Βεβαιωθείτε πως τοποθετήσατε τον εύκαμπτο σωλήνα αποστράγγισης προς
τα κάτω ώστε να εξασφαλίζεται η ομαλή ροή.
Προσέξτε να μην επιτρέψετε ο σωλήνας αποστράγγισης να έχει κλίση προς τα επάνω, να
σχηματίσει παγίδα ή να βρίσκεται το άκρο του μέσα σε νερό όπως υποδεικνύεται παρακάτω.
Περιτυλίξτε με θερμομονωτικό την επέκταση του εύκαμπτου σωλήνα απο-
στράγγισης, εφόσον βρίσκεται μέσα στο δωμάτιο.
Χρησιμοποιήστε μία αντλία κενού, πολλαπλό μετρητή και εύκαμπτους
σωλήνες αποκλειστικά για το R410A.
(1) Αφαιρέστε και τα δύο καπάκια των αξόνων της βαλβίδας της δίοδου
και της τρίοδου βαλβίδας.
(2) Αφαιρέστε το καπάκι συντήρησης της τρίοδου βαλβίδας.
(3) Συνδέστε τον εύκαμπτο σωλήνα του πολλαπλού μετρητή στη θύρα
συντήρησης και στην αντλία κενού.
Σιγουρευτείτε ότι το άκρο του εύκαμπτου σωλήνα που πρόκειται να συν-
δεθεί στη θύρα συντήρησης έχει ωστήρα στον πυρήνα της βαλβίδας.
(4) Ανοίξτε τη βαλβίδα χαμηλής πίεσης του πολλαπλού μετρητή (Lo) και
λειτουργήστε την αντλία κενού για 10-15 λεπτά.
Σιγουρευτείτε ότι η ένδειξη του πολλαπλού μετρητή είναι -0,1 MPa (-76 cmHg).
(5) Κλείστε τη βαλβίδα του πολλαπλού μετρητή.
(6) Σβήστε την αντλία κενού.
Αφήστε το για 1-2 λεπτά ως έχει και σιγουρευτείτε ότι η βελόνα του
πολλαπλού μετρητή δεν επιστρέφει στη θέση της.
(7) Ανοίξτε τη δίοδο βαλβίδα 90° αντίστροφα από τη φορά των δεικτών
του ρολογιού περιστρέφοντας το εξάγωνο κλειδί. Κλείστε το μετά
από
5 δευτερόλεπτα και ελέγξτε για διαρροή αερίου.*
(8)
Αποσυνδέστε το σωλήνα του πολλαπλού μετρητή από τη θύρα συντήρησης.
(9) Ανοίξτε πλήρως τη δίοδο βαλβίδα με το εξάγωνο κλειδί.
(10)
Ανοίξτε πλήρως την τρίοδο βαλβίδα με το εξάγωνο κλειδί.
(11)
Σφίξτε καλά το καπάκι θύρας συντήρησης και τα δύο καπάκια των αξό-
νων των βαλβίδων με ένα ροπόκλειδο στην ορισμένη τάση σύσφιξης.
*
Ελέγξτε τις συνδέσεις των σωλήνων για διαρροή αερίου χρησιμοποιώντας
ανιχνευτή διαρροών ή σαπουνάδα. Όσον αφορά τον ανιχνευτή διαρροών, χρη-
σιμοποιήστε τον τύπο υψηλής ευαισθησίας σχεδιασμένο ειδικά για το R410A.
540
286
Πολλαπλός μετρητής
Πολλαπλός μετρητής
Αντλία κενού
Καπάκι θύρας
συντήρησης
Τρίοδος βαλβίδα
Καπάκι άξονα
βαλβίδας
Ροπή σύσφιξης του καπακιού του άξονα της βαλβίδας
Μέγεθος σωλήνα Ροπή
Πλευρά υγρού 1/4”
24±3 N · m (2,4±0,3 kgf · m)
Πλευρά αερίου 3/8”
AE-A9NR
24±3 N · m (2,4±0,3 kgf · m)
1/2”
AE-A12NR
31±3 N · m (3,1±0,3 kgf · m)
Ροπή σύσφιξης του καπακιού της θύρας συντήρησης
Ροπή
11±1 N
·
m (1,1±0,1 kgf
·
m)
Διαστάσεις εγκατάστασης
Στερεώστε καλά την εξωτερική μονάδα
με μπουλόνια, όπως στην εικόνα.
5
ΤΟΠΟΘΕΤΗΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
Έλεγχος της αποστράγγισης
(1) Ανοίξτε το ανοιχτό πλαίσιο.
(2) Αφαιρέστε τα φίλτρα αέρα.
(3) Χύστε λίγο νερό στο δίσκο
αποστράγγισης.
(4) Ελέγξτε εάν το νερό απο-
στραγγίζεται ομαλά.
Σύνδεση του σωλήνα αποστράγγισης
Στη λειτουργία θέρμανσης, η μονάδα απέ-
βαλε νερό από την θύρα αποστράγγισης.
Συνδέστε εύκαμπτο σωλήνα αποστράγγι-
σης, εάν η αποστράγγιση είναι απαραίτητη.
Σημείωση:
Σε ψυχρές περιοχές, μην χρησιμοποιείτε εύκαμπτο
σωλήνα αποστράγγισης, εφόσον πιθανώς παγώσει.
Εύκαμπτος σωλήνας
αποστράγγισης
(Διαθέσιμος στο εμπόριο)
Θύρα αποστράγγισης
9
ΠΡΟΣΑΡΜΟΓΕΑΣ
ΑΠΟΣΤΡΑΓΓΙΣΤΙ-
ΚΟΥ ΣΩΛΗΝΑ
Μηχανικό
κλειδί
Ροπόκλειδο
Δίοδος βαλβίδα
Εξάγωνο κλειδί
(5 χιλ. διαγωνίως)
ΑΝΟΙΞΤΕ
Θύρα συντήρησης
ΚΛΕΙΣΤΕ
Ροπές σύσφιξης περικοχλίου εκχείλωσης
Μέγεθος σωλήνα Ροπή
Πλευρά υγρού 1/4” (ø 6,35 χιλ) 16±2 N · m (1,6±0,2 kgf · m)
Πλευρά αερίου
AY-AP9NR
3/8” (ø 9,52 χιλ.) 38±4 N · m (3,8±0,4 kgf · m)
AY-AP12NR
1/2” (ø 12,7 χιλ.)
55±5 N · m (5,5±0,5 kgf · m)
Εύκαμπτος
σωλήνας απο-
στράγγισης
(Διαθέσιμος στο
εμπόριο)
Πλαίσιο βάσης
04_A3AYAP9_2NR.indb GR-304_A3AYAP9_2NR.indb GR-3 2012-01-12 20:45:202012-01-12 20:45:20
