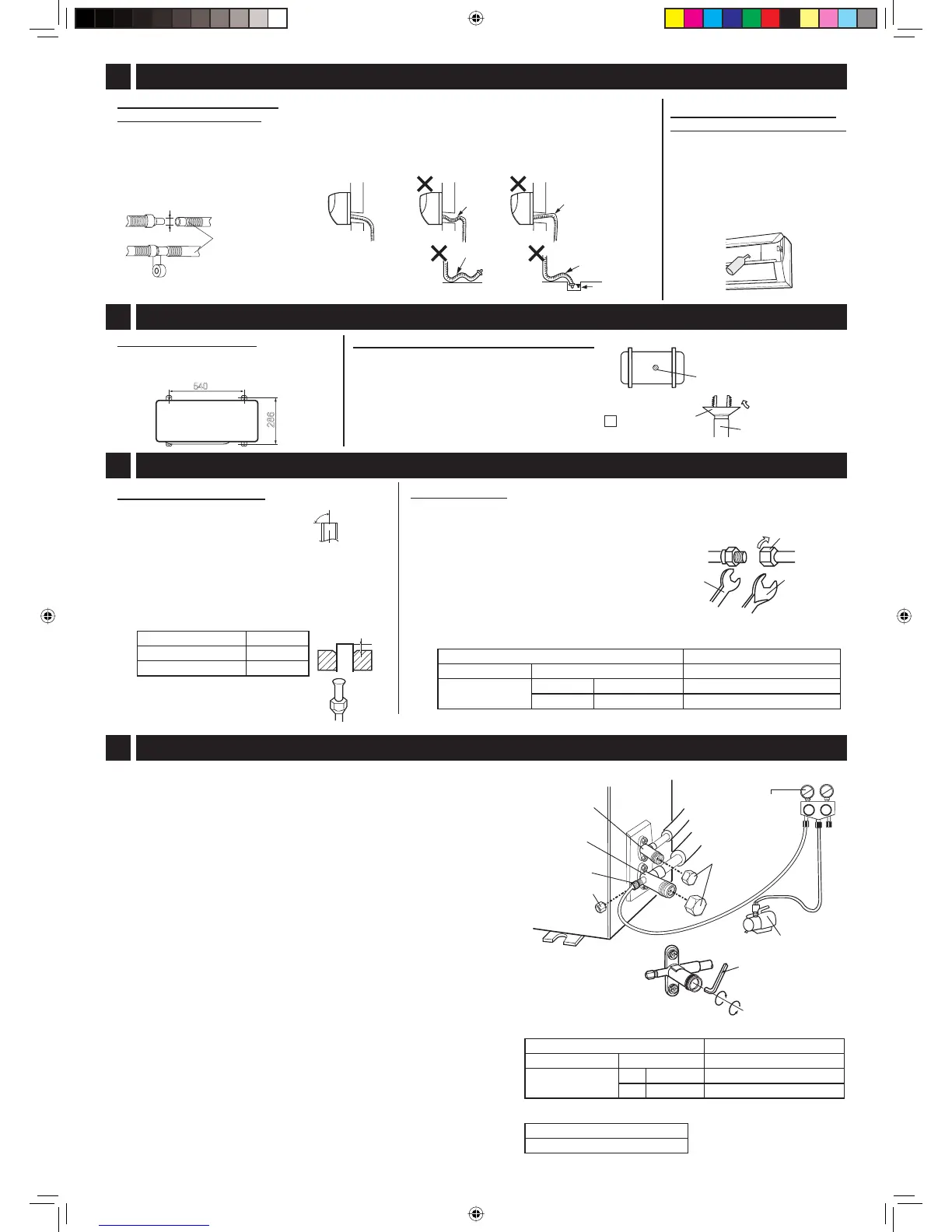

PL-3
Zakładanie śrubunków
(1) Cięcie
Przeciąć pod właściwym kątem.
(2) Usuwanie opiłków
W rurkach nie może być żadnych opiłków.
(3) Założenie nakrętki
Do instalacji rurki z cieczą po stronie jednostki we-
wnętrznej należy użyć nakrętki dostarczonej w zestawie.
(4) Przygotowanie kołnierza
Wielkość kołnierza (A)
Narzędzie A
Narzędzie R410A 0 - 0,5 mm
Standardowe narzędzie 1,0 - 1,5 mm
(5) Sprawdzenie
Kołnierz musi być idealnie okrągły.
Nie wolno zapomnieć o nakrętce
.
Nie wolno wyginać.
Nie pozostawiać
w wodzie.
6
PODŁĄCZANIE RUREK CZYNNIKA CHŁODZĄCEGO
Nakrętka (GW)
Nie pozosta-
wiać syfonu.
Prowadzić prosto.
Podłączenie rurki odpro-
wadzającej kondensat
(1) Podłączyć rurkę odprowa-
dzającą kondensat.
(2) Zabezpieczyć miejsce złą-
czenia taśmą.
ø17 mm
Łączenie rurek
Rurki podłączać najpierw do jednostki wewnętrznej a potem do jednostki zewnętrznej.
Po stronie jednostki wewnętrznej zdjąć korek z końca rurki z cieczą.
(1) Skręcić na początku śrubunki ręką (pierwsze 3-4 obroty).
(2) Należy skręcić rurki korzystając z klucza
nastawnego i klucza dynamometrycznego.
• Nie dokręcać rurek zbyt silnie. Mogłoby
to spowodować deformację lub uszko-
dzenie.
4
PODŁĄCZANIE RURKI ODPROWADZAJĄCEJ KONDENSAT DO JEDNOSTKI WEWNĘTRZNEJ
7
ODPOWIETRZANIE
Nie pozostawiać syfonu.
90°
A
Lo Hi
Uwagi:
• Rurkę poprowadzić pionowo w dół, żeby zapewnić sprawny odpływ.
•
Rurka nie może podchodzić z powrotem do góry, tworząc syfon.
Nie wolno również pozostawiać jej końca w
wodzie, tak jak poka-
zano na rysunku poniżej.
• Jeśli rurka przechodzi przez pomieszczenie, należy zaizolować ją
termicznie.
Używać wyłącznie pompy próżniowej, manometrów i przewodów prze-
znaczonych dla czynnika R410A.
(1) Zdjąć osłony z gniazd regulacyjnych zaworów 2- i 3-drożnych.
(2) Zdjąć osłonę z gniazda serwisowego zaworu 3-drożnego.
(3) Podłączyć przewód manometru do gniazda serwisowego i pompy
próżniowej.
Przewód podłączany do gniazda serwisowego musi mieć trzpień
otwierający zawór.
(4) Otworzyć zawór na manometrze i uruchomić pompę próżniową (Lo)
na 10-15 minut.
Upewnić się, że manometr sprzężony wskazuje -0.1 MPa (-76 cmHg).
(5) Zamknąć zawór na manometrze.
(6) Wyłączyć pompę próżniową.
Odczekać 1-2 minuty i upewnić się, że szpilka manometru sprzężo-
nego nie wysunęła się.
(7) Otworzyć zawór 2-drożny obracają
c klucz imbusowy o 90° w kierun-
ku przeciwnym do kierunku ruchu wskazówek zegara. Zamknąć po
5 sekundach, a następnie sprawdzić szczelność.*
(8) Odłączyć przewód manometru od portu serwisowego.
(9)
Otworzyć całkowicie zawór 2-drożny przy pomocy klucza imbusowego.
(10)
Otworzyć całkowicie zawór 3-drożny przy pomocy klucza imbusowego.
(11)
Starannie zakręcić osłonę na port serwisowy oraz osłony gniazd
regulacyjnych na zaworach kluczem dynamometrycznym zgodnie
z podanymi momentami dokręcania.
* Sprawdzić szczelność połączeń rurek przy pomocy detektora wycieków
lub pieniącej się wody z mydłem. Należy używać detektora szczelności
o wysokiej czujności przeznaczonego specjalnie dla czynnika R410A.
540
286
Manometr
Manometr sprzężony
Pompa próżniowa
Korek portu
serwisowego
Zawór 3-drożny
Osłona gniazda
zaworu
Momenty dokręcania osłon obu zaworów
Rozmiar rurki Moment dokręcania
fragment z cieczą 1/4” 24±3 N · m (2,4±0,3 kgf · m)
fragment z gazem 3/8”
AE-A9NR
24±3 N · m (2,4±0,3 kgf · m)
1/2”
AE-A12NR
31±3 N · m (3,1±0,3 kgf · m)
Moment dokręcania osłony portu serwisowego
Moment dokręcania
11 ± 1 N · m (1,1 ± 0,1 kgf · m)
Wymiary instalacyjne
Na podstawie schematu starannie do-
kręcić jednostkę wewnętrzną śrubami.
5
INSTALACJA JEDNOSTKI ZEWNĘTRZNEJ
Sprawdzenie systemu od-
prowadzającego kondensat
(1) Otworzyć pokrywę przednią.
(2)
Zdemontować fi ltry powietrza.
(3) Wlać trochę wody do rynienki
odprowadzającej kondensat.
(4)
Sprawdzić system odprowa-
dzania wlewając powoli wodę.
Podłączenie rurki odprowadzającej kondensat
W trybie ogrzewania jednostka zewnętrzna odpro-
wadza poprzez otwór spustowy wodę powstającą
w fazie odszraniania. Jeśli jest to konieczne, nale-
ży zastosować rurkę odprowadzającą kondensat.
Uwaga:
W klimacie chłodnym instalacja rurki nie jest za-
lecana, ponieważ kondensat może zamarzać.
Rurka odprowadzająca
(dostępna w sprzedaży)
Otwór spustowy
9
KRÓCIEC DO ZAMO-
COWANIA RURKI OD-
PROWADZAJĄCEJ
Klucz
nastawny
Klucz dynamo-
metryczny
Zawór 2-drożny
Sześciokątny klucz
imbusowy (5 mm)
OTWARTE
Port serwisowy
ZAMKNIĘTE
Momenty dokręcania
Rozmiar rurki Moment dokręcania
fragment z cieczą 1/4” (ø 6,35 mm) 16 ± 2 N · m (1,6 ± 0,2 kgf · m)
fragment z gazem
AY-AP9NR
3/8” (ø 9,52 mm) 38 ± 4 N · m (3,8 ± 0,4 kgf · m)
AY-AP12NR
1/2” (ø 12,7 mm) 55±5 N · m (5,5±0,5 kgf · m)
Rurka odprowa-
dzająca
(dostępna
w sprzedaży)
Rama dolna
